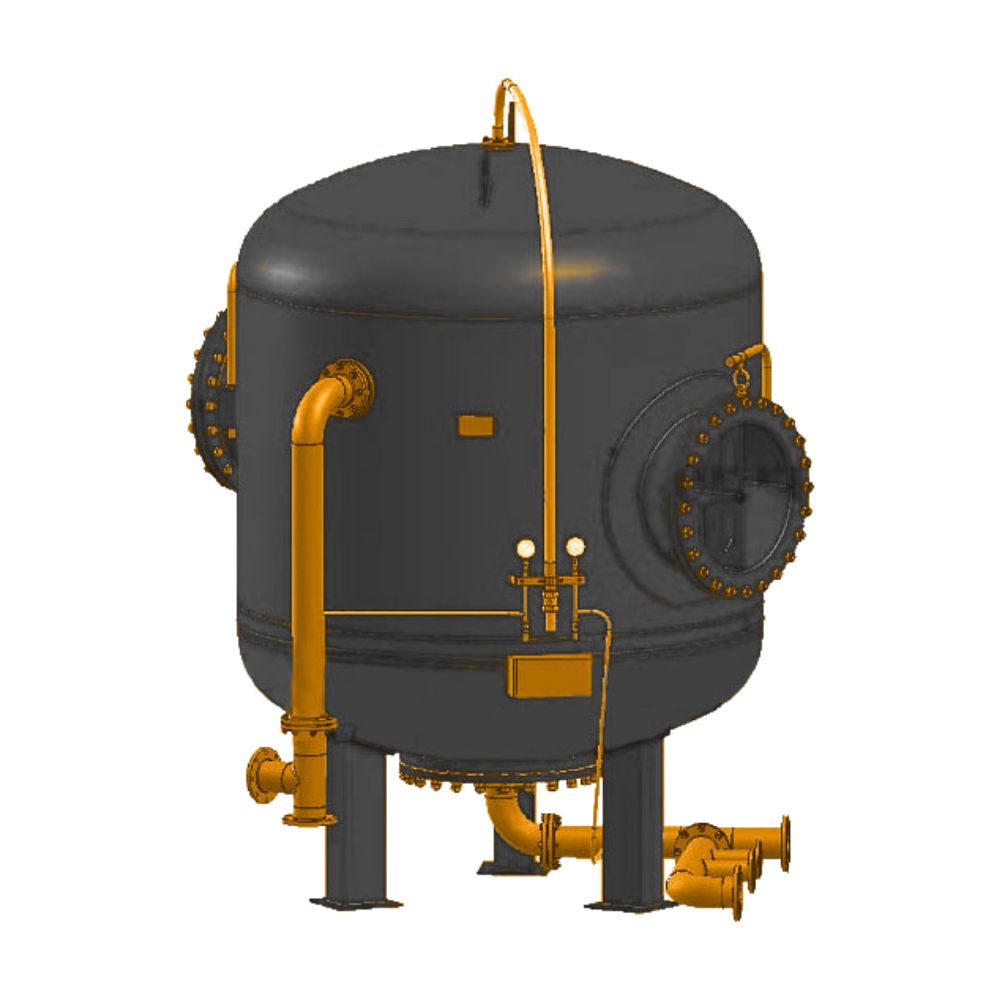

Фильтр ФОВ-1,4-0,6

Устройство

• корпуса;
• нижнего и верхнего распределительных устройств;
• трубопроводов обвязки;
• запорной арматуры;
• пробоотборных устройств.

Корпус фильтра ФОВ-1,4-0,6 цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент. В центре верхнего и нижнего днищ фильтра приварены фланцы, к которым снаружи по фронту фильтра присоединяют трубопроводы, а внутри - сборно-распределительные устройства (НРУ и ВРУ).

Принцип действия фильтра ФОВ-1,4-0,6

Осветление воды происходит в результате пропуска её через осветительный фильтр ФОВ-1,4-0,6, где грубодисперсные примеси воды методом прилипания к зернам фильтрующего материала, задерживаются на поверхности и в порах фильтрующего материала. В качестве фильтрующих материалов используется дробленый антрацит, кварцевый песок и мраморная крошка. Под давлением до 0,6 МПа исходная вода поступает в фильтр ФОВ-1,4-0,6 и проходит слой зернистого фильтрующего материала в направлении сверху вниз. Механические примеси воды (взвесь) задерживаются фильтрующей загрузкой, а осветлённая вода собирается нижней сборно-распределительной системой и отводится из фильтра ФОВ-1,4-0,6. Рабочий цикл фильтра ФОВ-1,4-0,6 заканчивается при достижении одного из заданных показателей:

• разность давления воды, поступающей на обработку;
• обработанная или осветленная, определённого количества, вода за фильтроцикл.

В первом случае работа фильтра ФОВ-1,4-0,6 контролируется по разности показаний манометров, установленных на трубопроводе воды, поступающей на обработку, и трубопроводе, отводящем из фильтра осветлённую воду. Во втором случае фиксируется суммарное количество воды, обработанной за фильтроцикл. По окончании рабочего цикла фильтр ФОВ-1,4-0,6 отключается от рабочих магистралей для промывки фильтрующей загрузки и удаления задержанных механических примесей. Промывка производится водой или водой со сжатым воздухом в направлении снизу вверх до резкого посветления, сбрасываемой в дренаж, промывочной воды. По окончании промывки фильтр ФОВ-1,4-0,6 включается в работу. Осветительный вертикальный фильтр ФОВ-1,4-0,6 представляет собой вертикальный цилиндрический аппарат, состоящий из корпуса, нижнего и верхнего (отбойный щиток) распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки. Корпус фильтра ФОВ-1,4-0,6 цилиндрический с эллиптическими верхним и нижним днищами. Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъёме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент. Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра снабжён верхним лазом. Фланцевый разъём корпуса фильтра ФОВ-1,4-0,6 позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра. Фланцы, к которым присоединяются трубопроводы, расположены в центре  верхнего и нижнего днищ фильтра. Для гидровыгрузки фильтрующего материала на цилиндрической части корпуса фильтра ФОВ-1,4-0,6 имеется штуцер. Для периодического отвода воздуха, скапливающегося в верхней части фильтра, имеется трубка с вентилем. Для гашения энергии потока воды, поступающей на обработку, служит верхнее распределительное устройство (отбойный щиток). Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды и равномерное распределение по сечению фильтра промывочной воды и сжатого воздуха. Нижнее распределительное устройство типа «ложное дно» состоит из плоского днища с направленными вверх и равномерно расположенными по всей его поверхности щелевыми колпачками. В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФОВ-1,4-0,6, позволяют переключать все потоки воды и сжатого воздуха и обеспечивают:

• подвод воды к фильтру;
• отвод из фильтра обработанной воды;
• подвод промывочной воды;
• отвод промывочной воды;
• сброс первого фильтрата;
• подвод сжатого воздуха;
• гидровыгрузку фильтрующего материала.

Комплектность поставки фильтра ФОВ-1,4-0,6

Пробоотборное устройство состоит из трубок, соединённых с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтра. Корпус фильтра ФОВ-1,4-0,6, отбойные щитки и трубопроводы изготавливаются из углеродистой стали; доска нижнего распределительного устройства и дренажные колпачки – из полимерных материалов. Корпус фильтра, верхнее и нижнее распределительное устройства, трубопроводы и арматура в пределах фронта фильтра, пробоотборное устройство, манометры с трехходовыми кранами и сифонными трубками, крепежные детали и прокладочные материалы, щелевые колпачки.
