Осветлительные однокамерные фильтры механической очистки воды ФОВ-0,7-0,6 состоят из:
- корпуса;
- нижнего и верхнего распределительных устройств;
- трубопроводов обвязки;
- запорной арматуры;
- пробоотборных устройств.
Корпус фильтра ФОВ-0,7-0,6 цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
В центре верхнего и нижнего днищ фильтра приварены фланцы, к которым снаружи по фронту фильтра присоединяют трубопроводы, а внутри - сборно-распределительные устройства (НРУ и ВРУ).
Принцип действия фильтра ФОВ-0,7-0,6
Осветление воды происходит в результате пропуска её через осветительный фильтр ФОВ-0,7-0,6, где грубодисперсные примеси воды методом прилипания к зернам фильтрующего материала, задерживаются на поверхности и в порах фильтрующего материала. В качестве фильтрующих материалов используется дробленый антрацит, кварцевый песок и мраморная крошка.
Под давлением до 0,6 МПа исходная вода поступает в фильтр ФОВ-0,7-0,6 и проходит слой зернистого фильтрующего материала в направлении сверху вниз.
Механические примеси воды (взвесь) задерживаются фильтрующей загрузкой, а осветленная вода собирается нижней сборно-распределительной системой и отводится из фильтра ФОВ-0,7-0,6.
Рабочий цикл фильтра ФОВ-0,7-0,6 заканчивается при достижении одного из заданных показателей:
- разность давления воды, поступающей на обработку;
- обработанная или осветленная, определенного количества, вода за фильтроцикл.
В первом случае работа фильтра ФОВ-0,7-0,6 контролируется по разности показаний манометров, установленных на трубопроводе воды, поступающей на обработку, и трубопроводе, отводящем из фильтра осветленную воду. Во втором случае фиксируется суммарное количество воды, обработанной за фильтроцикл.
По окончании рабочего цикла фильтр ФОВ-0,7-0,6 отключается от рабочих магистралей для промывки фильтрующей загрузки и удаления задержанных механических примесей.
Промывка производится водой или водой со сжатым воздухом в направлении снизу вверх до резкого посветления, сбрасываемой в дренаж, промывочной воды. По окончании промывки фильтр ФОВ-0,7-0,6 включается в работу.

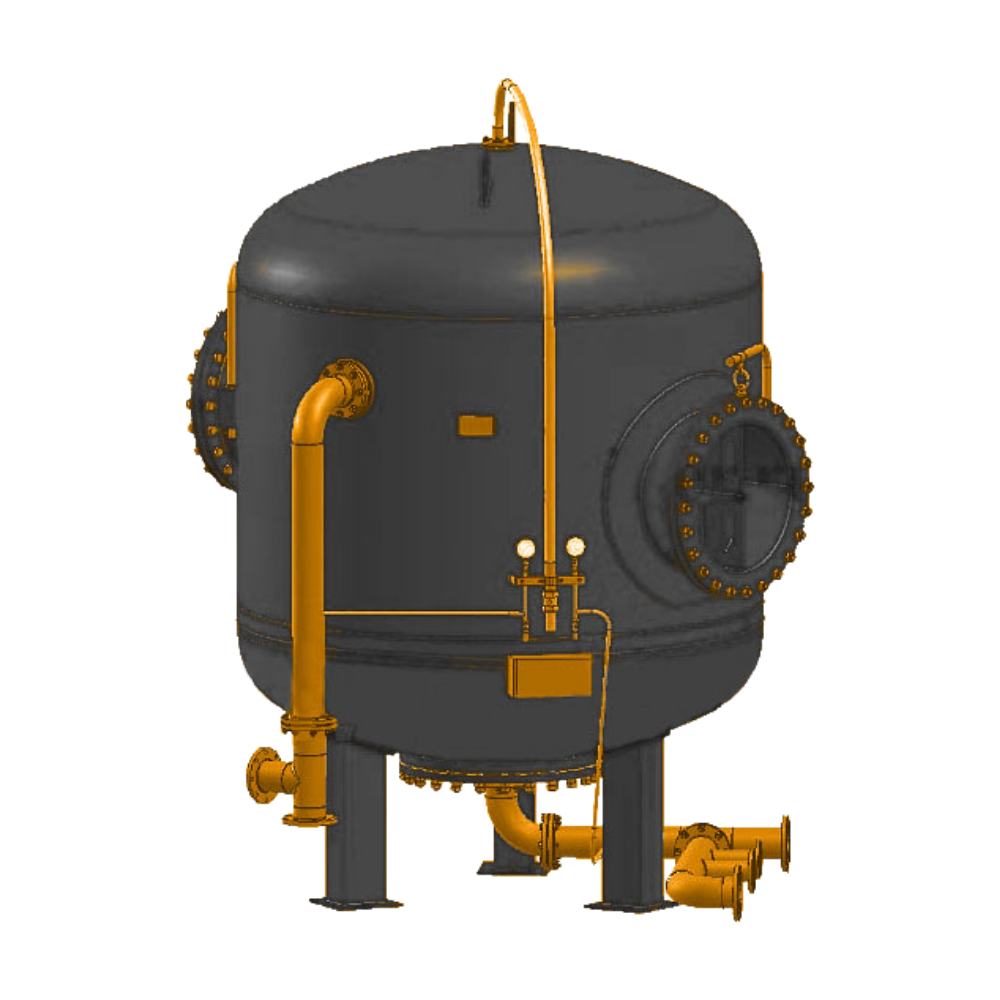

Осветительный вертикальный фильтр ФОВ-0,7-0,6 представляет собой вертикальный цилиндрический аппарат, состоящий из корпуса, нижнего и верхнего (отбойный щиток) распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Корпус фильтра ФОВ-0,7-0,6 цилиндрический с эллиптическими верхним и нижним днищами. Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъеме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра снабжен верхним лазом.
Фланцевый разъем корпуса фильтра ФОВ-0,7-0,6 позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра.
Фланцы, к которым присоединяются трубопроводы, расположены в центре и верхнего и нижнего днищ фильтра.
Для гидровыгрузки фильтрующего материала на цилиндрической части корпуса фильтра ФОВ-0,7-0,6 имеется штуцер. Для периодического отвода воздуха, скапливающегося в верхней части фильтра, имеется трубка с вентилем.
Для гашения энергии потока воды, поступающей на обработку, служит верхнее распределительное устройство (отбойный щиток).
Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды и равномерное распределение по сечению фильтра промывочной воды и сжатого воздуха.
Нижнее распределительное устройство типа «ложное дно» состоит из плоского днища с направленными вверх и равномерно расположенными по всей его поверхности щелевыми колпачками.
В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФОВ-0,7-0,6, позволяют переключать все потоки воды и сжатого воздуха и обеспечивают:
- подвод воды к фильтру;
- отвод из фильтра обработанной воды;
- подвод промывочной воды;
- отвод промывочной воды;
- сброс первого фильтрата;
- подвод сжатого воздуха;
- гидровыгрузку фильтрующего материала.
Пробоотборное устройство состоит из трубок, соединенных с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтра.
Корпус фильтра ФОВ-0,7-0,6, отбойные щитки и трубопроводы изготавливаются из углеродистой стали; доска нижнего распределительного устройства и дренажные колпачки – полимерных материалов.
Комплектность поставки фильтра ФОВ-0,7-0,6.
Корпус фильтра, верхнее и нижнее распределительное устройства, трубопроводы и арматура в пределах фронта фильтра, пробоотборное устройство, манометры с трехходовыми кранами и сифонными трубками, крепежные детали и прокладочные материалы, щелевые колпачки.
