Фильтр ФИПр-1,0-0,6-Na

Принцип работы фильтра ФИПр-1,0-0,6-Na

Противоточный метод ионирования заключается в пропуске через ионит регенерационного раствора и обрабатываемой воды в противоположных направлениях. При этом обрабатываемая вода перед выходом из фильтра соприкасается с хорошо отрегенерированными слоями ионита, что обеспечивает более глубокий ионный обмен и повышенное качество умягченной воды. Противоточное ионирование позволяет, не снижая степени умягчения воды, значительно снизить расход реагента.
Под давлением 0,6 МПа вода на обработку поступает в фильтр ФИПр-1,0-0,6-Na, проходит через слой катионита в Н-форме и отводится из фильтра. Катионит поглощает из воды ионы Са2+, Mg2+, Na2+ и заменяет их эквивалентным количеством ионов Н+. Цикл работы ионитного противоточного фильтра ФИПр-1,0-0,6-Na включает следующие операции:

умягчение

взрыхление

регенерация

отмывка

Взрыхление всего фильтрующего слоя производится один раз через десять фильтроциклов. Рабочий цикл фильтра ФИПр-1,0-0,6-Na заканчивается при проскоке катионов натрия и понижении кислотности водород-катионированного фильтрата. По окончании рабочего цикла фильтра ФИПр-1,0-0,6-Na последовательно проводится регенерация фильтрующей загрузки раствором серной кислоты, который вводится через нижний дренаж и сбрасывается через средний. Отмывку водой водород-катионита производят в том же направлении, что и пропуск регенерационного раствора. Осветленной водой, которая подаётся через средний дренаж и удаляется из фильтра ФИПр-1,0-0,6-Na через верхнее сборно-распределительное устройство, производится взрыхляющая промывка верхнего слоя фильтрующей загрузки. Подвод регенерационного раствора сопровождается пропуском блокирующей воды, которая подаётся через верхнее сборно-распределительное устройство и сбрасывается через среднее. После восстановления рабочей способности катионита фильтр ФИПр-1,0-0,6-Na используют по назначению.

Устройство фильтров ФИПр-1,0-0,6-Na

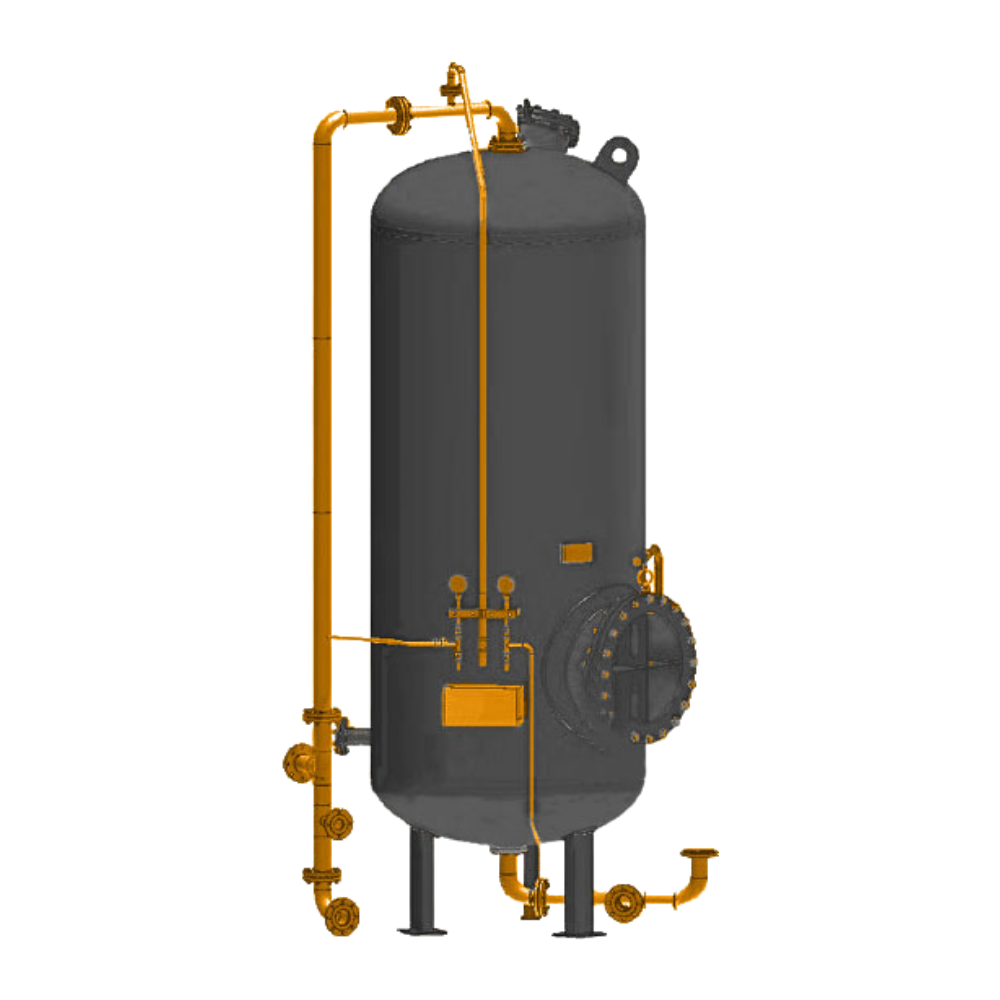

Корпус фильтра ФИПр-1,0-0,6-Na представляет собой вертикальный однокамерный цилиндрический аппарат с эллиптическими верхним и нижним днищами. Состоит из:
корпуса нижнего, среднего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.  К нижнему днищу приварены три опоры для установки фильтра на фундамент. Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра ФИПр-1,0-0,6-Na снабжён верхним лазом. Нижний лаз предназначен для монтажа всех устройств, находящихся внутри корпуса фильтра, а также для периодических осмотров и ремонта распределительных устройств. К фланцам, расположенным в центре верхнего и нижнего днищ, снаружи присоединены к трубопроводам, а внутри - распределительные устройства. Для гидровыгрузки фильтрующего материала предусмотрен штуцер, расположенный вблизи от центра нижнего днища. Для подвода обрабатываемой воды, отвода воды после взрыхляющей промывки верхнего фильтрующего слоя и взрыхления всего фильтрующего слоя предназначено верхнее распределительное устройство. Для сбора обработанной воды, воды при окончательной отмывки фильтрующего материала, а также для подачи в фильтр ФИПр-1,0-0,6-Na регенерационного раствора, отмывочной воды при предварительной отмывке ионита и взрыхляющей воды служит нижнее распределительное устройство. Среднее распределительное устройство предназначено для сбора отработанного регенерационного раствора и промывочной воды, подачи в фильтр осветлённой воды при взрыхляющей промывке верхнего слоя фильтрующего материала. В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФИПр-1,0-0,6-Na, позволяют переключать все потоки воды и регенерационного раствора и обеспечивают:

подвод исходной и блокирующей воды

отвод из фильтра обработанной воды

подвод регенерационного раствора

отвод регенерационного раствора

подвод взрыхляющей воды

отвод взрыхляющей воды

подвод отмывочной воды

отвод отмывочной воды

отвод блокирующей воды

сброс первого фильтрата

гидрозагрузку фильтрующего материала

гидровыгрузку фильтрующего материала

Пробоотборное устройство состоит из трубок, соединенных с трубопроводами воды, подаваемой на обработку, и обработанной воды; вентилей и манометров, показывающих давление до и после фильтров.

Корпус и трубопроводы фронта фильтра ФИПр-1,0-0,6-Na выполняются из углеродистой стали. Среднее и нижнее распределительные устройства, их крепежные детали, трубопроводы пробоотборного устройства и воздушник изготавливаются из нержавеющей стали, верхнее распределительное устройство – из полимерных материалов.
