Фильтр ФИПа 2-1,4-0,6-Na

Устройство и принцип работы фильтров ФИПа 2 (ФИПа II)

Обработка воды методом натрий-катионирования заключается в фильтровании её через слой катионита, содержащего в качестве обменных ионов катионы натрия. При этом катионит поглощает из воды ионы Са2+ и Mg2+, обусловливающие её жёсткость, а в воду переходит из катионита эквивалентное количество ионов Na+. В процессе фильтрования жёсткой воды рабочая обменная способность натрий-катионита истощается и в дальнейшем происходит процесс регенерации натрий-катионита с вытеснением из него ранее поглощённых ионов кальция и магния 6%-ым раствором поваренной соли NaCl. Под давлением 0,6 МПа вода, прошедшая обработку на натрий-катионитных фильтрах первой ступени, поступает в натрий-катионитный фильтр второй ступени ФИПа 2-1,4-0,6-Na (ФИПа II-1,4-0,6-Na) и проходит через слой зернистого ионообменного материала (сульфоуголь или катионит КУ-2) в направлении сверху вниз. Катионит поглощает из воды ионы Са2+, Mg2+, обусловливающие её жёсткость и заменяет их эквивалентным количеством ионов Na+. Цикл работы натрий-катионитного фильтра второй ступени ФИПа 2-1,4-0,6-Na (ФИПа II-1,4-0,6-Na) включает следующие операции:

умягчение

взрыхление

регенерация

отмывка

Взрыхление устраняет уплотнение ионообменного материала, препятствующего свободному доступу регенерационного раствора к его зернам. Для обогащения катионита ионами Na+ производится его регенерация 5-8%-ым раствором поваренной соли NaCl.

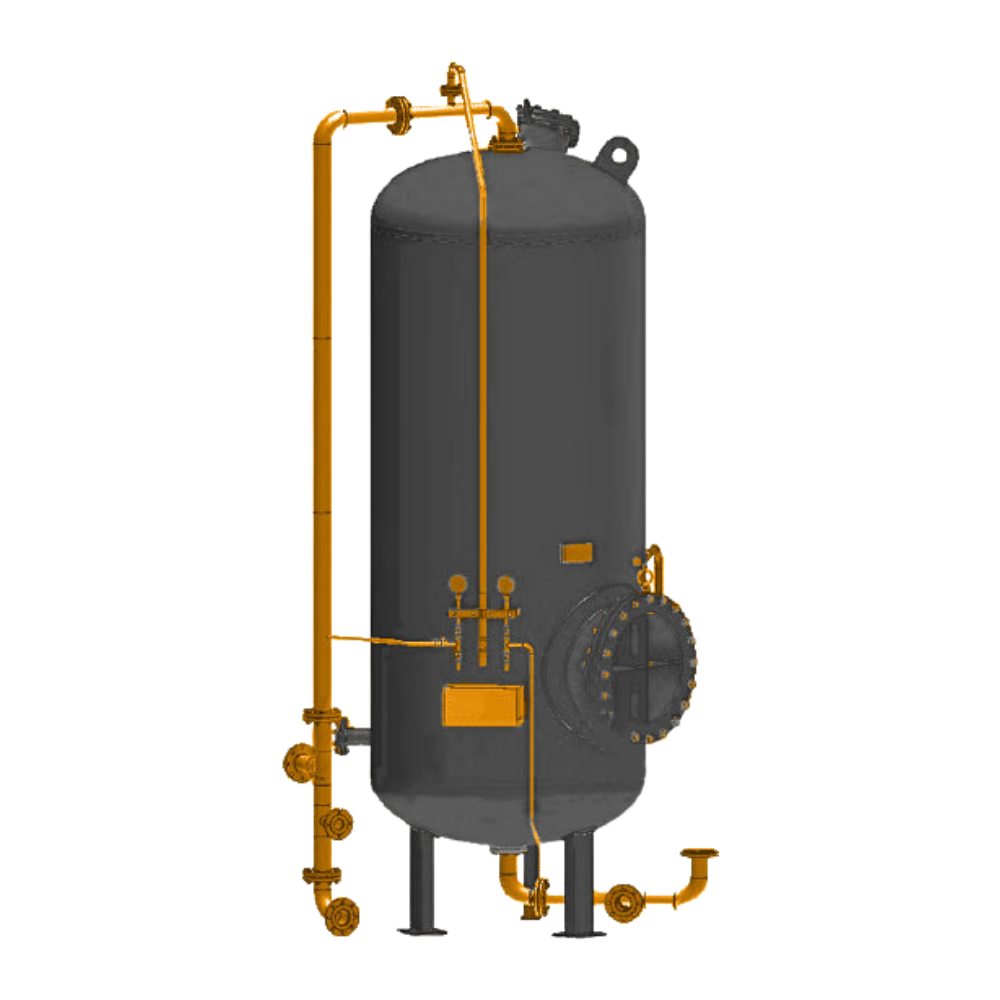

Корпус фильтра ФИПа 2-1,4-0,6-Na (ФИПа II-1,4-0,6-Na) представляет собой вертикальный однокамерный цилиндрический аппарат с эллиптическими верхним и нижним днищами. Состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки. Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъёме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент. Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра ФИПа 2-1,4-0,6-Na (ФИПа II-1,4-0,6-Na) снабжён верхним люком. Фланцевый разъём корпуса фильтра ФИПа 2-1,4-0,6-Na (ФИПа II-1,4-0,6-Na) позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра. К фланцам, расположенным в центре верхнего и нижнего днищ, снаружи присоединены к трубопроводам, расположенным по фронту фильтра. Для гидровыгрузки фильтрующего материала предусмотрен штуцер, расположенный вблизи от нижнего распределительного устройства. Для подвода обрабатываемой воды, регенерационного раствора и удаления воды при взрыхлении ионита перед регенерацией предназначено верхнее распределительное устройство. Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды, регенерационного раствора и отмывочной воды, а также равномерное распределение по сечению фильтра взрыхляющей воды. В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФИПа 2-1,4-0,6-Na (ФИПа II-1,4-0,6-Na), позволяют осуществить подвод к фильтру и отвод от него всех потоков воды и регенерационного раствора и обеспечивают:

подвод воды к фильтру на обработку и отмывочной воды

отвод из фильтра обработанной воды

подвод регенерационного раствора

подвод взрыхляющей воды

отвод взрыхляющей воды

сброс в дренаж отработавшего регенерационного раствора, отмывочной воды и первого фильтрата

гидровыгрузка фильтрующего материала

Пробоотборное устройство состоит из трубок, соединенных с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтров.

Корпус и трубопроводы фильтра ФИПа 2-1,4-0,6-Na (ФИПа II-1,4-0,6-Na) изготавливаются из углеродистой стали; верхнее распределительное устройство выполняется из полиэтилена, нижнее (доска нижнего распределительного устройства и дренажные колпачки) - из полимерных материалов.
