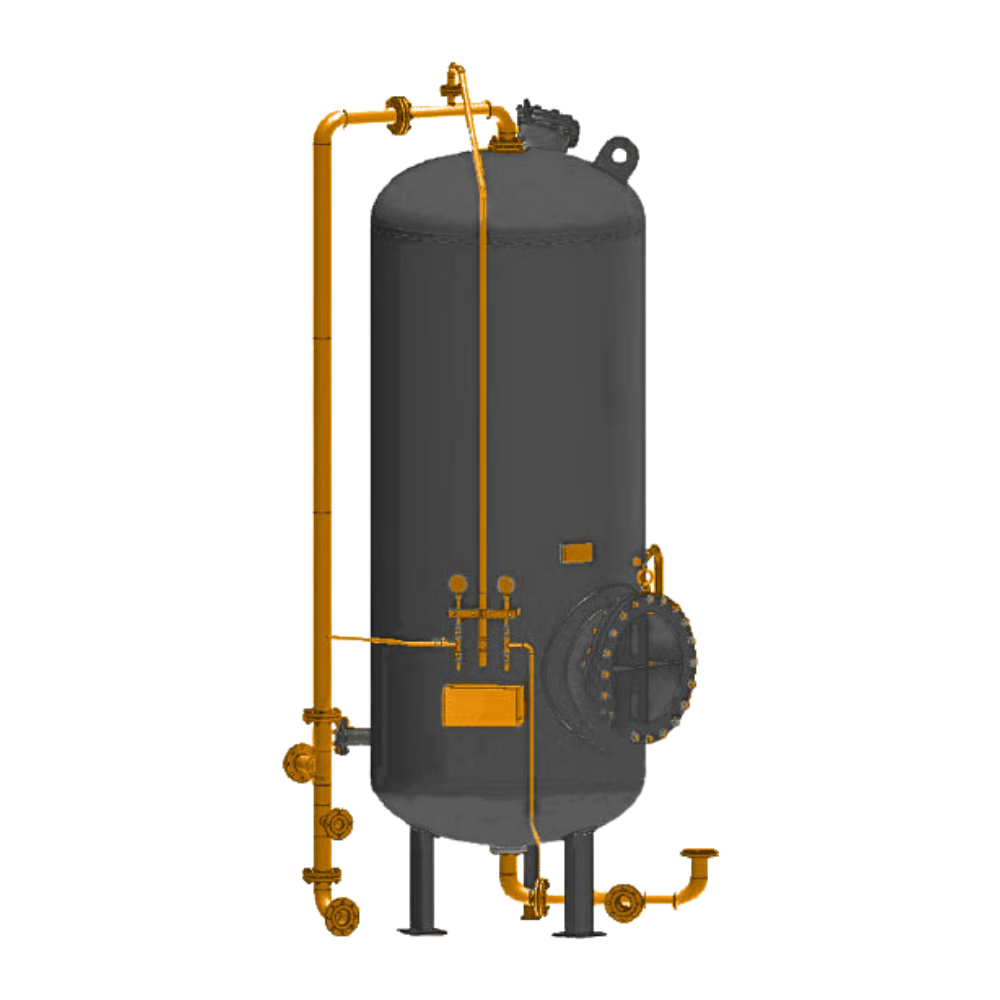

Фильтр ФИПа 2-1,0-0,6-Н

Фильтр ФИПа 2-1,0-0,6-Н
  • Производительность
    48 м³/ч
  • Рабочее давление
    0,6(6,0) МПа(кгс/см2)
  • Срок изготовления
    20-30 дней
Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство и принцип работы

Обработка воды методом водород-катионирования заключается в фильтровании её через слой катионита, содержащего в качестве обменных ионов катионы водорода. При этом катионит поглощает из воды ионы Са2+, Mg2+, Na2+ и др., а в воду переходит эквивалентное количество ионов Н-ионов. Одновременно разрушается анион бикарбонатной щёлочности воды (карбонатной жёсткости) НСО-3 с образованием свободной углекислоты. В процессе регенерации истощенного катионита 1-1,5%-ым раствором кислоты, поглощенные им катионы Са2+, Mg2+, Na2+ заменяются ионами водорода. Под давлением 0,6 МПа вода, прошедшая обработку на водород-катионитных фильтрах первой ступени, поступает в фильтр ФИПа 2-1,0-0,6-Н (ФИПа II-1,0-0,6-Н) и проходит через слой зернистого ионообменного материала (сульфоуголь или катионит КУ-2) в направлении сверху вниз. Катионит поглощает из воды ионы Са2+, Mg2+, Na2+ и заменяет их эквивалентным количеством ионов Н+.  Анионы кислот, образовавшиеся при водород-катионировании (SO2-4, Cl-, SiO-3), задерживаются анионитом. Цикл работы водород-катионитного фильтра второй ступени фильтр ФИПа 2-1,0-0,6-Н (ФИПа II-1,0-0,6-Н) включает следующие операции:
  • умягчение;
  • взрыхление;
  • регенерация;
  • отмывка.
Рабочий цикл водород-катионитного фильтра второй ступени фильтр ФИПа 2-1,0-0,6-Н (ФИПа II-1,0-0,6-Н) заканчивается при проскоке катионов натрия в фильтрат. Взрыхление устраняет уплотнение ионообменного материала, препятствующего свободному доступу регенерационного раствора к его зёрнам. Для обогащения катионита ионами Н+ производится его регенерация ~2%-ым раствором Н2SO4. По окончании регенерации производится отмывка ионообменного материала от регенерационного раствора и продуктов регенерации. Корпус фильтра фильтр ФИПа 2-1,0-0,6-Н (ФИПа II-1,0-0,6-Н) представляет собой вертикальный однокамерный цилиндрический аппарат с эллиптическими верхним и нижним днищами. Состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки. Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъёме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент. Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра фильтр ФИПа 2-1,0-0,6-Н (ФИПа II-1,0-0,6-Н) снабжён верхним люком. Фланцевый разъём корпуса фильтра позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра. К фланцам, расположенным в центре верхнего и нижнего днищ, снаружи присоединены к трубопроводам, а внутри: вверху – верхнее распределительное устройство и внизу – отбойный щиток. Для гидровыгрузки фильтрующего материала предусмотрен штуцер, расположенный вблизи от нижнего распределительного устройства. Для подвода обрабатываемой воды, регенерационного раствора и удаления воды при взрыхлении ионита перед регенерацией предназначено верхнее распределительное устройство. Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды, регенерационного раствора и отмывочной воды, а также равномерное распределение по сечению фильтра взрыхляющей воды. В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют осуществить подвод к фильтру фильтр ФИПа 2-1,0-0,6-Н (ФИПа II-1,0-0,6-Н) и отвод от него всех потоков воды и регенерационного раствора и обеспечивают:
  • подвод воды к фильтру на обработку и отмывочной воды;
  • отвод из фильтра обработанной воды;
  • подвод регенерационного раствора;
  • подвод взрыхляющей воды;
  • отвод взрыхляющей воды;
  • сброс в дренаж отработавшего регенерационного раствора, отмывочной воды и первого фильтрата;
  • гидровыгрузка фильтрующего материала.
Пробоотборное устройство состоит из трубок, соединённых с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтров.

Корпус и трубопроводы фильтра фильтр ФИПа 2-1,0-0,6-Н (ФИПа II-1,0-0,6-Н) изготавливаются из углеродистой стали; верхнее распределительное устройство выполняется из полиэтилена, нижнее (доска нижнего распределительного устройства и дренажные колпачки) из полимерных материалов.
Наименование Значение
Срок изготовления, дней 20-30
Производительность, м3/ч 48
Рабочее давление, МПа(кгс/см2) 0,6(6,0)
Температура среды, oС на входе (в корпусе) 40
Фильтрующая загрузка(Объем, м3) 1.33
Фильтрующая загрузка(Высота, мм) 1500
Габаритные размеры (Условный диаметр, мм) 1000
Габаритные размеры (Высота, мм) 2968
Масса в объеме заводской поставки, кг, не более 831

Чертежи отсутствуют.
