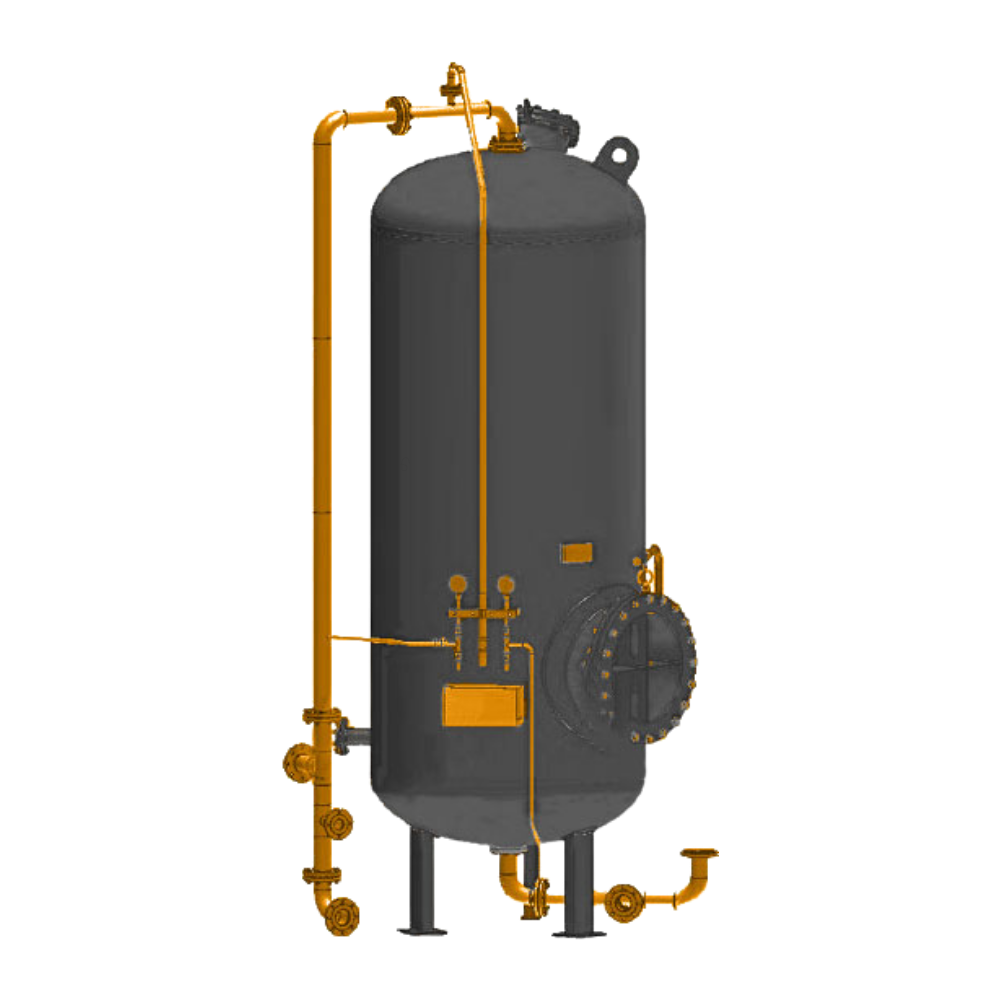

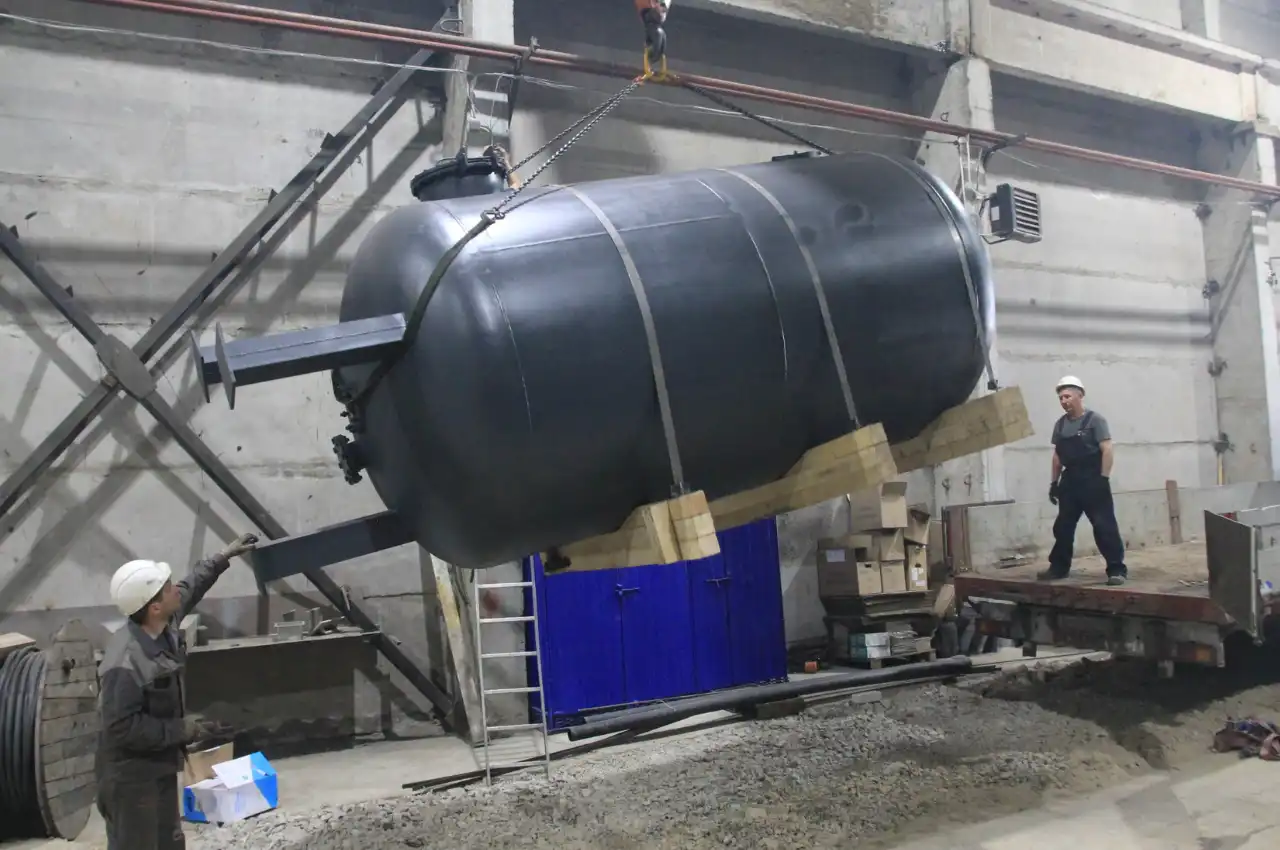

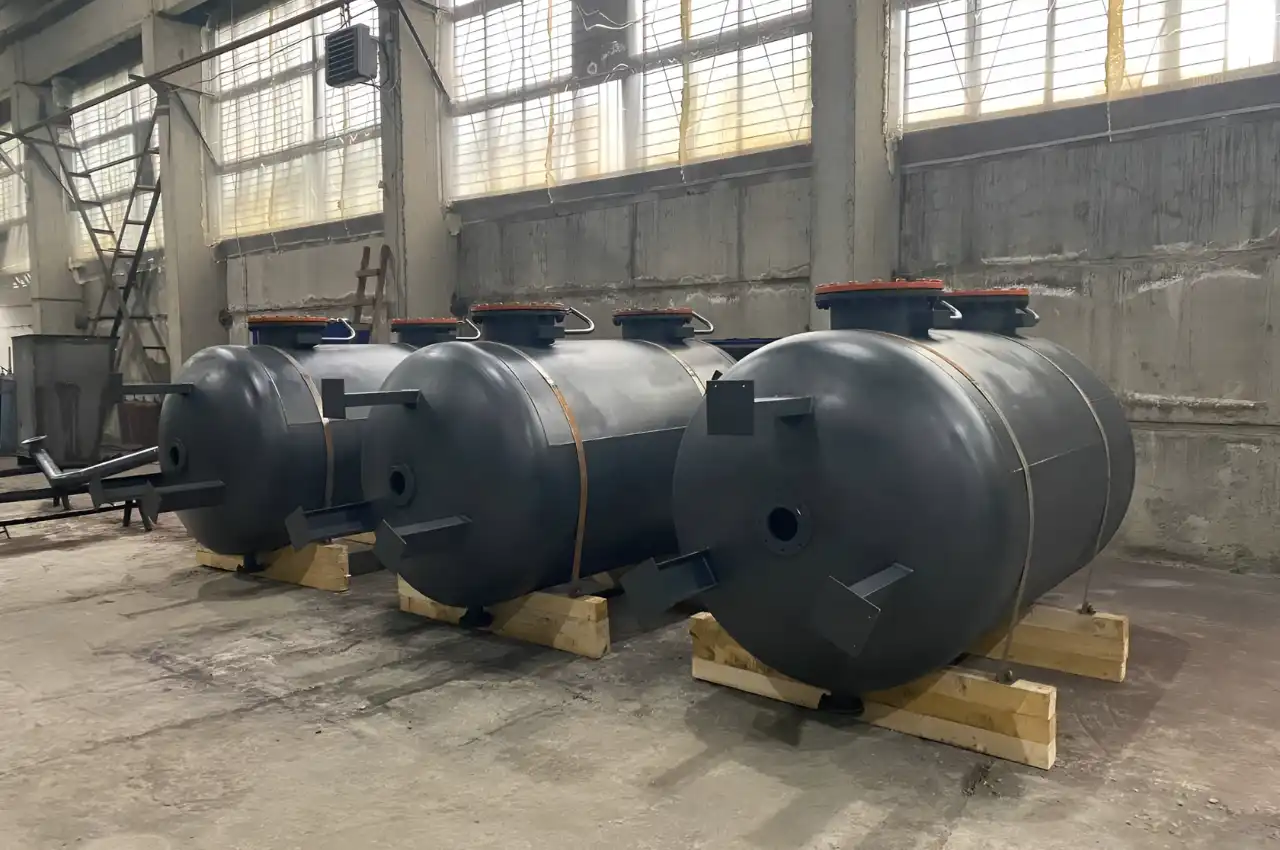

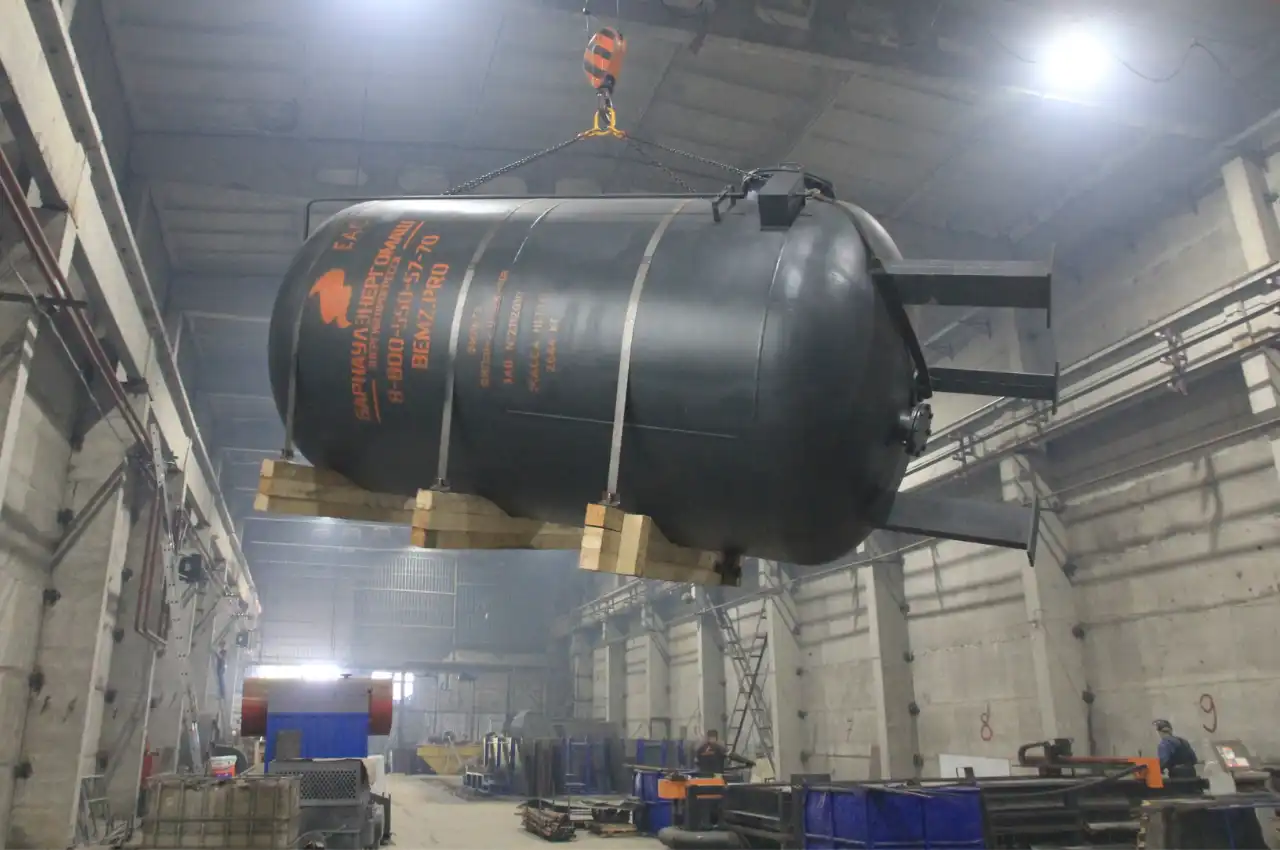

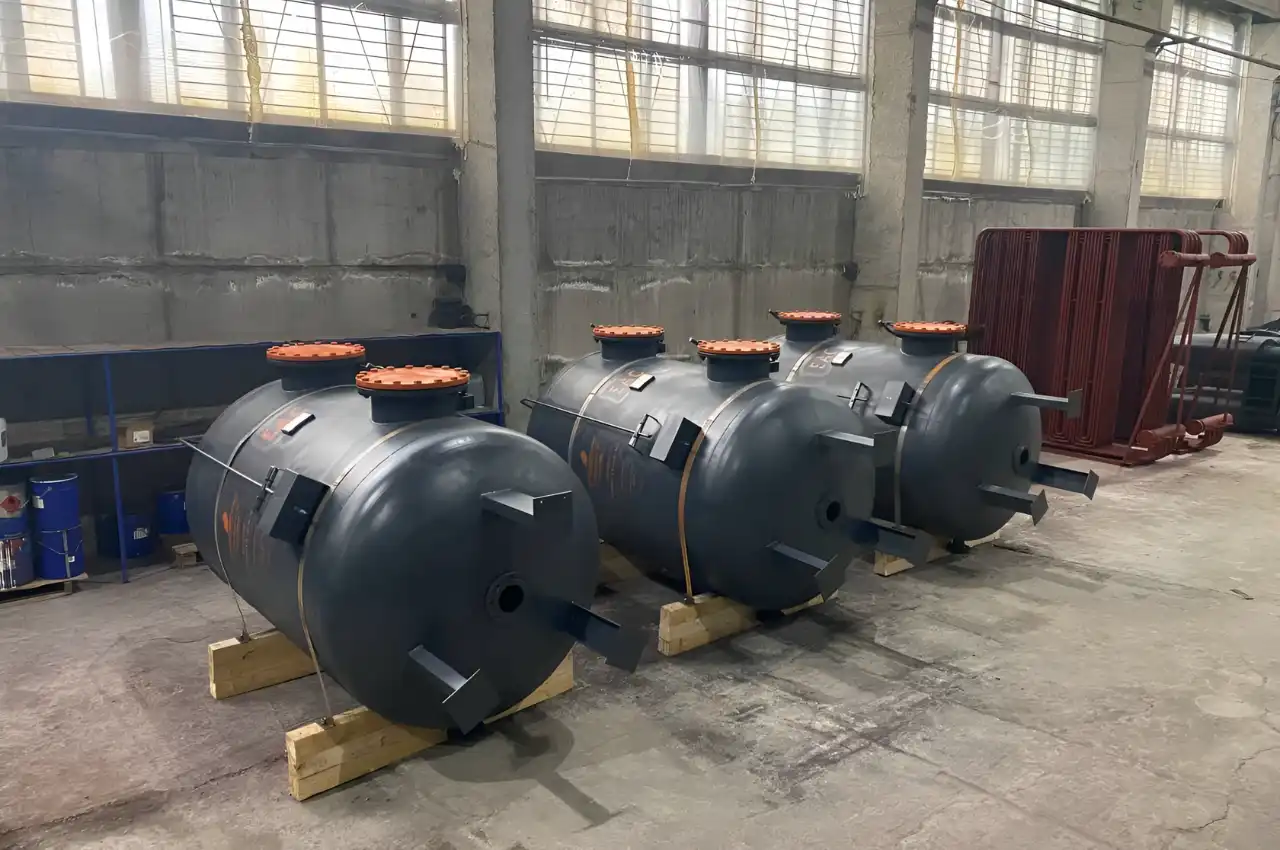

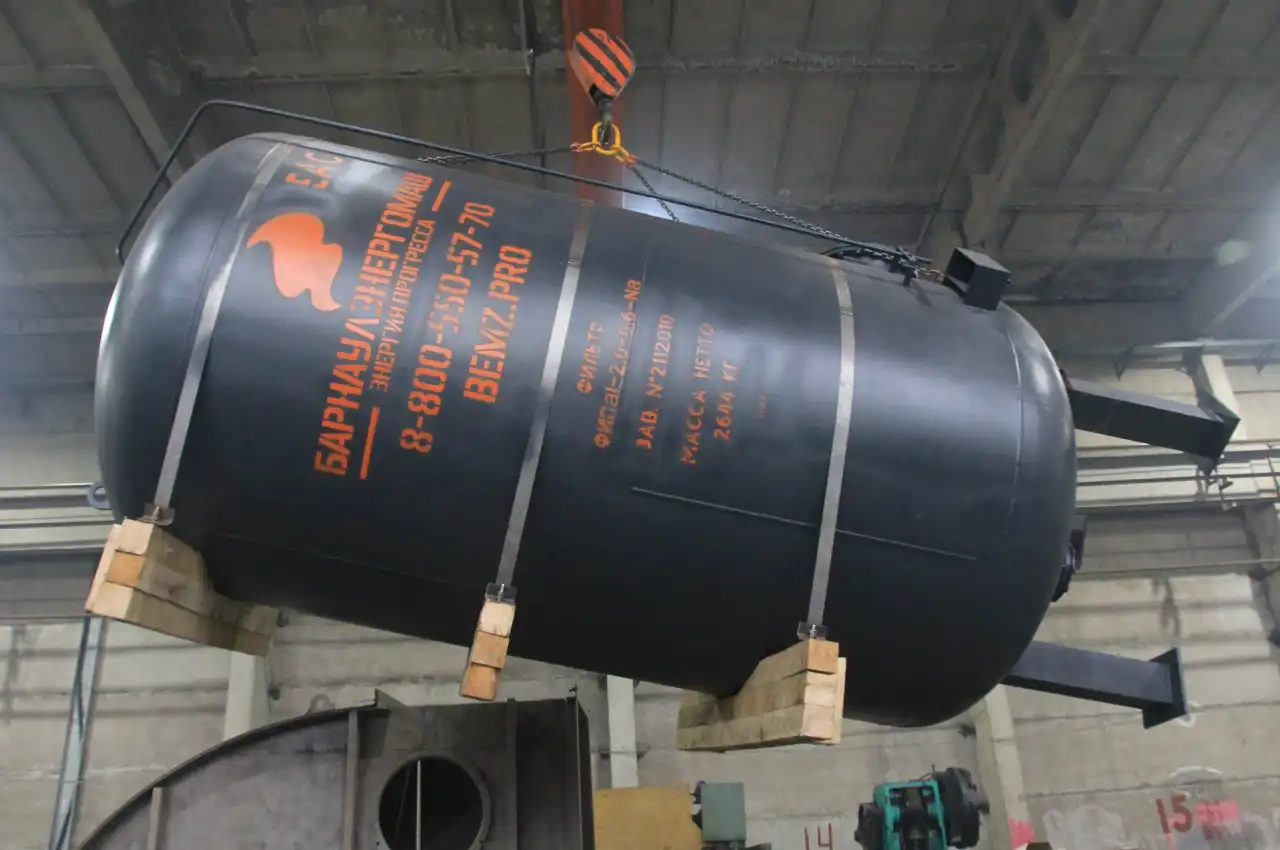

Фильтр ФИПа 1-2,0-0,6-Na

Фильтр ФИПа 1-2,0-0,6-Na
  • Производительность
    80 м³/ч
  • Рабочее давление
    0,6(6,0) МПа(кгс/см2)
  • Срок изготовления
    20-30 дней
Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство и принцип работы

Обработка воды методом натрий-катионирования заключается в фильтровании её через слой катионита, содержащего в качестве обменных ионов катионы натрия. При этом катионит поглощает из воды ионы Са2+ и Mg2+, обусловливающие её жёсткость, а в воду переходит из катионита эквивалентное количество ионов Na+. В процессе фильтрования жёсткой воды рабочая обменная способность натрий-катионита истощается и в дальнейшем происходит процесс регенерации натрий-катионита с вытеснением из него ранее поглощённых ионов кальция и магния 6%-ым раствором поваренной соли NaCl. Для снижения щёлочности котловой воды до допустимых норм натрий-котионирование воды комбинируют с другими методами обработки. Применяется параллельное, последовательное или совместное водород-натрий-катионирование, предварительное известкование обрабатываемой воды с последующим натрий-катионированием, натрий-катионирование с последующим подкислением. Под давлением 0,6 МПа вода поступает в фильтр ФИПа 1-2,0-0,6-Na (ФИПа I-2,0-0,6-Na) и проходит через слой катионита в Na-форме в направлении сверху вниз. Путем обмена ионов Са2+ и Mg2+ на эквивалентное количество ионов Na2+ -ионитовой загрузки происходит умягчение воды. Цикл работы фильтра ФИПа 1-2,0-0,6-Na (ФИПа I-2,0-0,6-Na) включает следующие операции:
  • умягчение;
  • взрыхление;
  • регенерация;
  • отмывка.

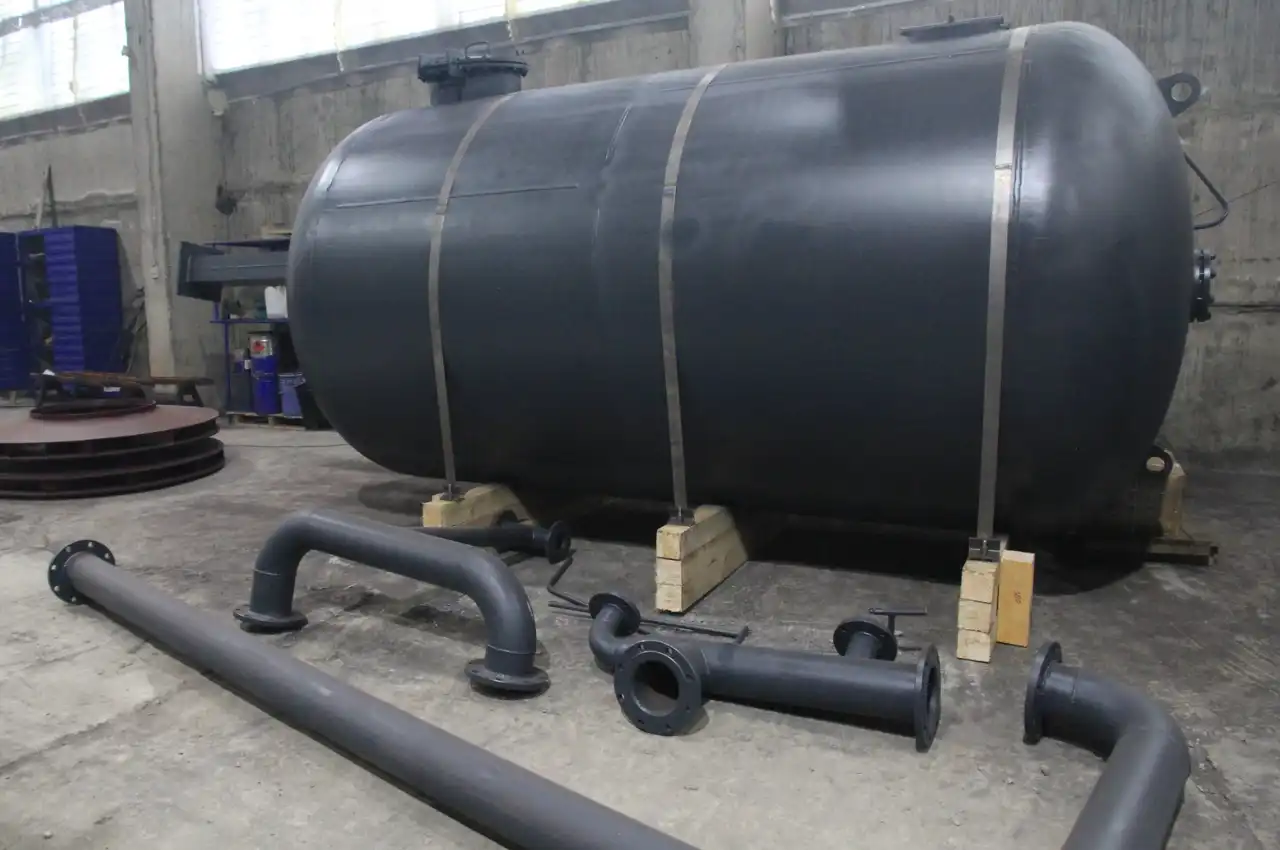

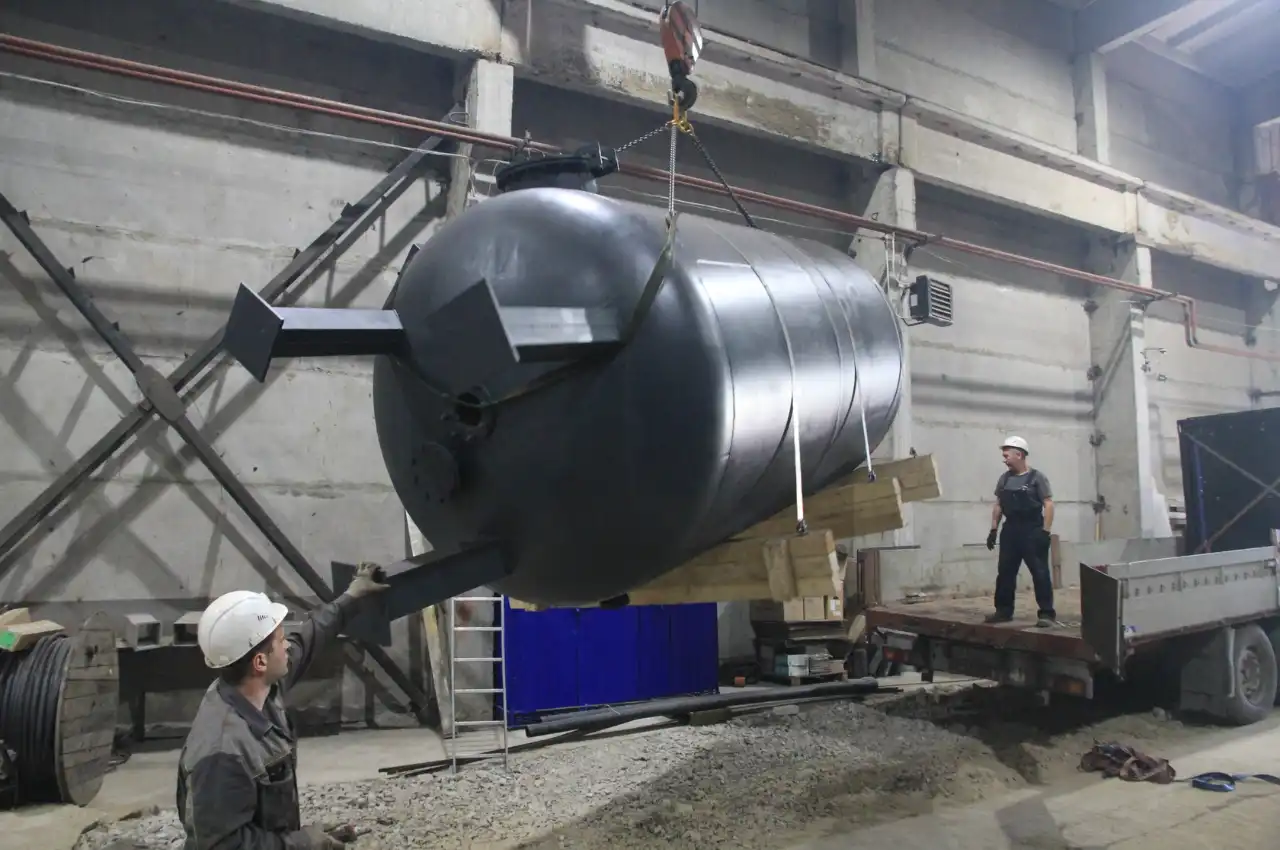

Рабочий цикл фильтра ФИПа 1-2,0-0,6-Na (ФИПа I-2,0-0,6-Na) заканчивается, когда жёсткость фильтрата начинает превышать 0,1 мг-экв/л. Взрыхление устраняет уплотнение катионита, препятствующего свободному доступу регенерационного раствора к его зёрнам. Регенерация катионита для обогащения его ионами Na+ производится 5-8%-ым раствором NaCl. По окончании процесса регенерации производится отмывка ионно-обменного материала от регенерационного раствора и продуктов регенерации. Корпус фильтра ФИПа 1-2,0-0,6-Na (ФИПа I-2,0-0,6-Na) представляет собой вертикальный цилиндрический аппарат, состоящий из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки. Корпус фильтра ФИПа 1-2,0-0,6-Na (ФИПа I-2,0-0,6-Na) цилиндрический с эллиптическими верхним и нижним днищами. Верхнее днище приварено к цилиндрической обечайке фильтра. Нижнее распределительное устройство типа «ложное дно» зажато во фланцевом разъёме, расположенном между нижним днищем и обечайкой фильтра. К нижнему днищу приварены три опоры для установки фильтра на фундамент. Для загрузки фильтрующего материала и периодического осмотра состояния его поверхности корпус фильтра ФИПа 1-2,0-0,6-Na (ФИПа I-2,0-0,6-Na) в нижней части цилиндрической обечайки снабжён лючком. Фланцевый разъём корпуса фильтра позволяет осуществлять монтаж и ремонт всех устройств, находящихся внутри фильтра. Фланец, расположенный в центре верхнего днища, снаружи присоединён к трубопроводу, подающему воду на обработку; в центре нижнего днища расположен патрубок для вывода обработанной воды. Для подвода обрабатываемой воды, регенерационного раствора и удаления воды при взрыхлении ионита перед регенерацией предназначено верхнее распределительное устройство. Нижнее распределительное устройство обеспечивает равномерный сбор обработанной воды и равномерное распределение по сечению фильтра промывочной воды и сжатого воздуха. Нижнее распределительное устройство представляет собой горизонтальную трубчатую систему щелевыми колпачками. В процессе эксплуатации трубопроводы и запорная арматура, расположенные по фронту фильтра ФИПа 1-2,0-0,6-Na (ФИПа I-2,0-0,6-Na), позволяют переключать все потоки воды и сжатого воздуха и обеспечивают:
  • подвод воды к фильтру;
  • отвод из фильтра обработанной воды;
  • подвод регенерационного раствора;
  • подвод взрыхляющей воды;
  • отвод взрыхляющей воды;
  • отвод регенерационного раствора, отмывочной воды и первого фильтрата;
  • выгрузку фильтрующего материала.
Пробоотборное устройство состоит из трубок, соединённых с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтров.

Корпус и трубопроводы фильтра ФИПа 1-2,0-0,6-Na (ФИПа I-2,0-0,6-Na) изготавливаются из углеродистой стали; верхнее распределительное устройство выполняется из полиэтилена, нижнее (доска нижнего распределительного устройства и дренажные колпачки) - из полимерных материалов.
Наименование Значение
Срок изготовления, дней 20-30
Производительность, м3/ч 80
Рабочее давление, МПа(кгс/см2) 0,6(6,0)
Температура среды, oС на входе (в корпусе) 40
Фильтрующая загрузка(Объем, м3) 7.85
Фильтрующая загрузка(Высота, мм) 1900
Габаритные размеры (Условный диаметр, мм) 2000
Габаритные размеры (Высота, мм) 5320
Масса в объеме заводской поставки, кг, не более 2645
