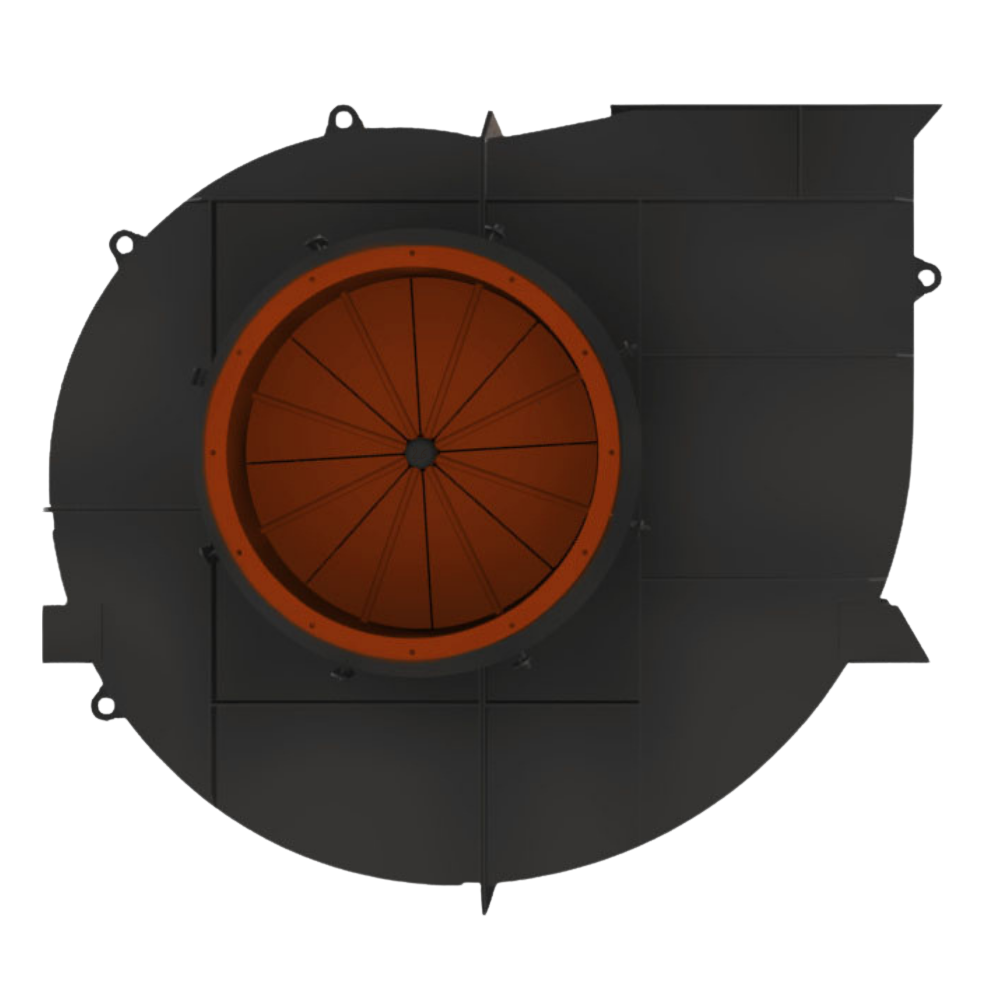

Дымосос ДРГ-26
-
Частота вращения1000 об./мин
-
давление даПа5440
-
Производительность на всасывании265000 м3/ч
-
Срок изготовления45-60
Дымосос типа ДРГ-26 - центробежное тягодутьевое оборудование с односторонним всасыванием.
Предназначен для отсоса и рециркуляции дымовых газов из стационарных паровых и водогрейных котлов, а также для перемещения неагрессивных запыленных газов в технологических установках.
Существуют несколько модификаций:
модели с индексом "К" оснащены ходовой частью на подшипниковых узлах производства SKF (или аналогах) с консистентной смазкой;
модели с индексом "Ш" имеют теплошумоизоляцию улитки (спирального корпуса);
модели с индексом "О" выполнены на едином основании (исп.4 по ГОСТ Р 55852).
Все модели дымососов ДРГ соответствуют климатическому исполнению У1 согласно ГОСТ 15150 и пригодны для эксплуатации на открытом воздухе в умеренных климатических условиях. Они могут работать в диапазоне температур от -30 до +250 ℃ и имеют максимальную частоту вращения ротора 1500 об/мин.
рабочее колесо;
улитка;
ходовая часть;
аппарат направляющего;
уплотнение вала;
рама;
ограждение муфты;
комплект фундаментных шпилек.
Тягодутьевое оборудование может быть изготовлено для правого или левого вращения. Рабочее колесо, которое состоит из основного и покрывного дисков, лопаток и ступицы, преобразует энергию электродвигателя в работу по перемещению и повышению давления воздушного потока. Ходовая часть поддерживает рабочее колесо и передает ему крутящий момент. Улитка собирает поток из рабочего колеса и направляет его через выхлопной патрубок в потребляющую сеть. Всасывающая воронка создана для обеспечения оптимальных условий входа воздушного потока в рабочее колесо. Направляющий аппарат регулирует производительность путем поворота лопаток в направлении вращения рабочего колеса.
Предназначен для отсоса и рециркуляции дымовых газов из стационарных паровых и водогрейных котлов, а также для перемещения неагрессивных запыленных газов в технологических установках.
Существуют несколько модификаций:
Все модели дымососов ДРГ соответствуют климатическому исполнению У1 согласно ГОСТ 15150 и пригодны для эксплуатации на открытом воздухе в умеренных климатических условиях. Они могут работать в диапазоне температур от -30 до +250 ℃ и имеют максимальную частоту вращения ротора 1500 об/мин.
Устройство и принцип работы
Основные сборочные единицы:Тягодутьевое оборудование может быть изготовлено для правого или левого вращения. Рабочее колесо, которое состоит из основного и покрывного дисков, лопаток и ступицы, преобразует энергию электродвигателя в работу по перемещению и повышению давления воздушного потока. Ходовая часть поддерживает рабочее колесо и передает ему крутящий момент. Улитка собирает поток из рабочего колеса и направляет его через выхлопной патрубок в потребляющую сеть. Всасывающая воронка создана для обеспечения оптимальных условий входа воздушного потока в рабочее колесо. Направляющий аппарат регулирует производительность путем поворота лопаток в направлении вращения рабочего колеса.
Наименование | Значение |
---|---|
Диаметр рабочего колеса, м | 2.6 |
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 750 |
Типоразмер двигателя | ДАЗО4-400У-8У1 ДАЗО-560-630/750-6У1 |
Установленная мощность двигателя, кВт | 250 / 630 |
Производительность на всасывании, м3/ч | 265000 |
Полное давление, даПа | 555 |
Температура перемещаемой среды на всасывании, С | 335 |
КПД max, % | 77 |
Предельная запыленность перемещаемой среды, г/м3 | 1,0 |
Предельная температура перемещаемой среды на всасывании, С | 400 |
Габариты с э/дв., LxBxH, мм | 3404х4378х5010 |
Угол разворота всасывающего кармана, при поставке (монтаже) | 180° |
Масса без э/дв. , кг | 7775 |
-
Запасные части дымососа ДРГ-26:
- корпус-улита дымососа ДРГ-26;
- рабочее колесо дымососа ДРГ-26;
- направляющий аппарат дымососа ДРГ-26;
- всасывающий карман (карман Рихтера) для дымососа ДРГ-26;
- ходовая часть дымососа ДРГ-26;
- полумуфты для дымососа ДРГ-26;
- стопорное устройство для дымососа ДРГ-26;
- промежуточный вал для ходовой части дымососа ДРГ-26;
- корпус ходовой части дымососа ДРГ-26;
- крышка корпуса ходовой части дымососа ДРГ-26;
- торцевые крышки ходовой части дымососа ДРГ-26;
- исполнительный механизм МЭО для дымососа ДРГ-26;
- устройство плавного пуска электродвигателя дымососа ДРГ-26;
- частотный преобразователь для электродвигателя дымососа ДРГ-26.
