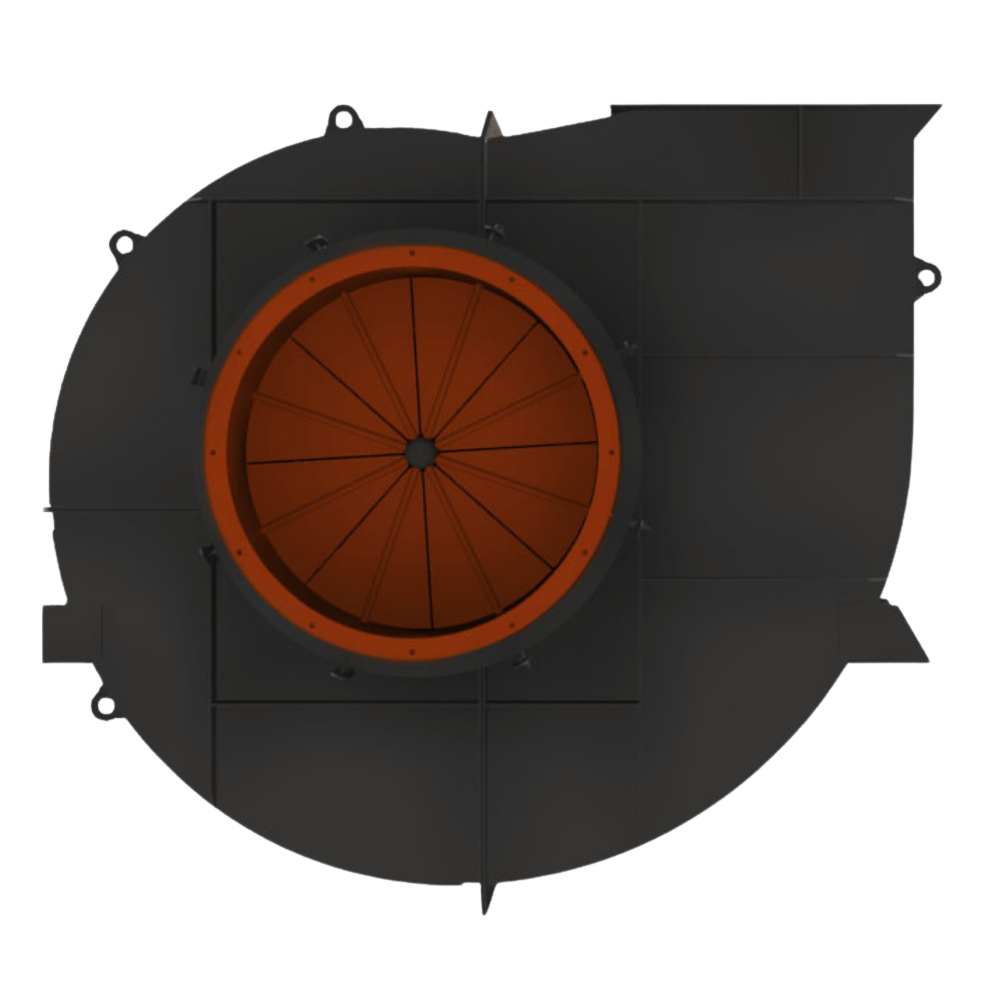

Дымосос ДРГ-19,5
-
Частота вращения1500 об./мин
-
давление даПа7810
-
Производительность на всасывании110000 м3/ч
-
Срок изготовления45-60
Описание
Дымосос типа ДРГ-19,5 - центробежное тягодутьевое оборудование с односторонним всасыванием.
Предназначен для отсоса и рециркуляции дымовых газов из стационарных паровых и водогрейных котлов, а также для перемещения неагрессивных запыленных газов в технологических установках.
Существуют несколько модификаций:
модели с индексом "К" оснащены ходовой частью на подшипниковых узлах производства SKF (или аналогах) с консистентной смазкой;
модели с индексом "Ш" имеют теплошумоизоляцию улитки (спирального корпуса);
модели с индексом "О" выполнены на едином основании (исп.4 по ГОСТ Р 55852).
Все модели дымососов ДРГ соответствуют климатическому исполнению У1 согласно ГОСТ 15150 и пригодны для эксплуатации на открытом воздухе в умеренных климатических условиях. Они могут работать в диапазоне температур от -30 до +250 ℃ и имеют максимальную частоту вращения ротора 1500 об/мин.
рабочее колесо;
улитка;
ходовая часть;
аппарат направляющего;
уплотнение вала;
рама;
ограждение муфты;
комплект фундаментных шпилек.
Тягодутьевое оборудование может быть изготовлено для правого или левого вращения. Рабочее колесо, которое состоит из основного и покрывного дисков, лопаток и ступицы, преобразует энергию электродвигателя в работу по перемещению и повышению давления воздушного потока. Ходовая часть поддерживает рабочее колесо и передает ему крутящий момент. Улитка собирает поток из рабочего колеса и направляет его через выхлопной патрубок в потребляющую сеть. Всасывающая воронка создана для обеспечения оптимальных условий входа воздушного потока в рабочее колесо. Направляющий аппарат регулирует производительность путем поворота лопаток в направлении вращения рабочего колеса.
Предназначен для отсоса и рециркуляции дымовых газов из стационарных паровых и водогрейных котлов, а также для перемещения неагрессивных запыленных газов в технологических установках.
Существуют несколько модификаций:
Все модели дымососов ДРГ соответствуют климатическому исполнению У1 согласно ГОСТ 15150 и пригодны для эксплуатации на открытом воздухе в умеренных климатических условиях. Они могут работать в диапазоне температур от -30 до +250 ℃ и имеют максимальную частоту вращения ротора 1500 об/мин.
Устройство и принцип работы
Основные сборочные единицы:Тягодутьевое оборудование может быть изготовлено для правого или левого вращения. Рабочее колесо, которое состоит из основного и покрывного дисков, лопаток и ступицы, преобразует энергию электродвигателя в работу по перемещению и повышению давления воздушного потока. Ходовая часть поддерживает рабочее колесо и передает ему крутящий момент. Улитка собирает поток из рабочего колеса и направляет его через выхлопной патрубок в потребляющую сеть. Всасывающая воронка создана для обеспечения оптимальных условий входа воздушного потока в рабочее колесо. Направляющий аппарат регулирует производительность путем поворота лопаток в направлении вращения рабочего колеса.
Характеристики
| Наименование | Значение |
|---|---|
| Диаметр рабочего колеса, м | 1.95 |
| Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
| Типоразмер двигателя | ДАЗО4-450У-4У1 |
| Установленная мощность двигателя, кВт | 800 |
| Производительность на всасывании, м3/ч | 110000 |
| Полное давление, даПа | 796 |
| Температура перемещаемой среды на всасывании, С | 400 |
| КПД max, % | 75 |
| Предельная запыленность перемещаемой среды, г/м3 | 1 |
| Предельная температура перемещаемой среды на всасывании, С | 420 |
| Габариты с э/дв., LxBxH, мм | 3509х3620х3447 |
| Угол разворота всасывающего кармана, при поставке (монтаже) | 60°, 75°, 90°, 150°, 180° |
| Масса без э/дв. , кг | 5300 |
Галерея
Комплектация
-
Запасные части дымососа ДРГ-19,5:
- корпус-улита дымососа ДРГ-19,5;
- рабочее колесо дымососа ДРГ-19,5;
- направляющий аппарат дымососа ДРГ-19,5;
- всасывающий карман (карман Рихтера) для дымососа ДРГ-19,5;
- ходовая часть дымососа ДРГ-19,5;
- полумуфты для дымососа ДРГ-19,5;
- стопорное устройство для дымососа ДРГ-19,5;
- промежуточный вал для ходовой части дымососа ДРГ-19,5;
- корпус ходовой части дымососа ДРГ-19,5;
- крышка корпуса ходовой части дымососа ДРГ-19,5;
- торцевые крышки ходовой части дымососа ДРГ-19,5;
- исполнительный механизм МЭО для дымососа ДРГ-19,5;
- устройство плавного пуска электродвигателя дымососа ДРГ-19,5;
- частотный преобразователь для электродвигателя дымососа ДРГ-19,5.
