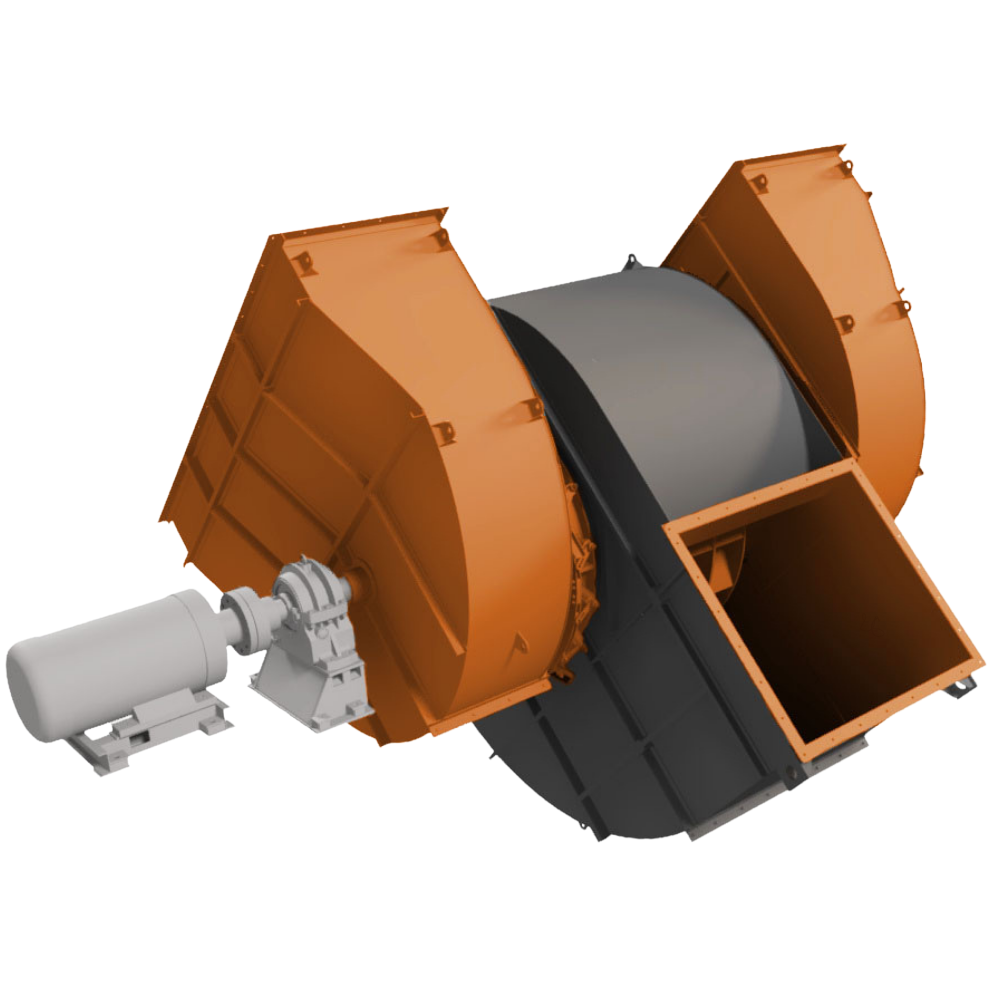

Дымосос ДH-26х2-0,62
-
Частота вращения750 об./мин
-
давление даПа4334
-
Производительность на всасывании467000 м3/ч
-
Срок изготовления90
Устройство и принцип работы

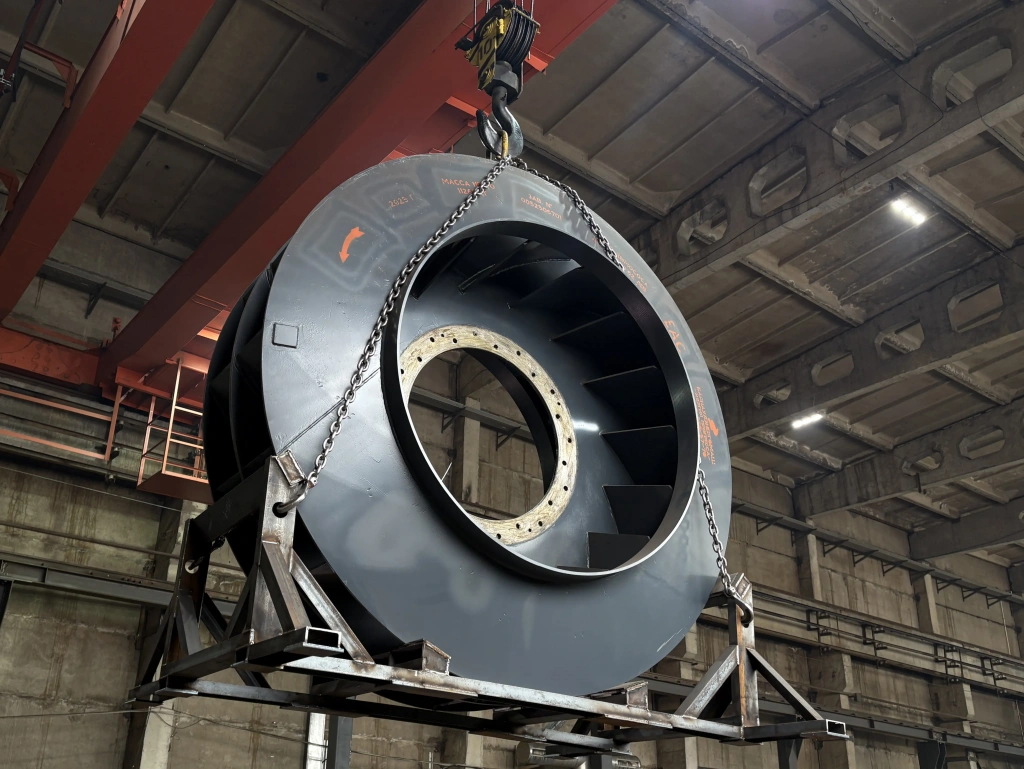

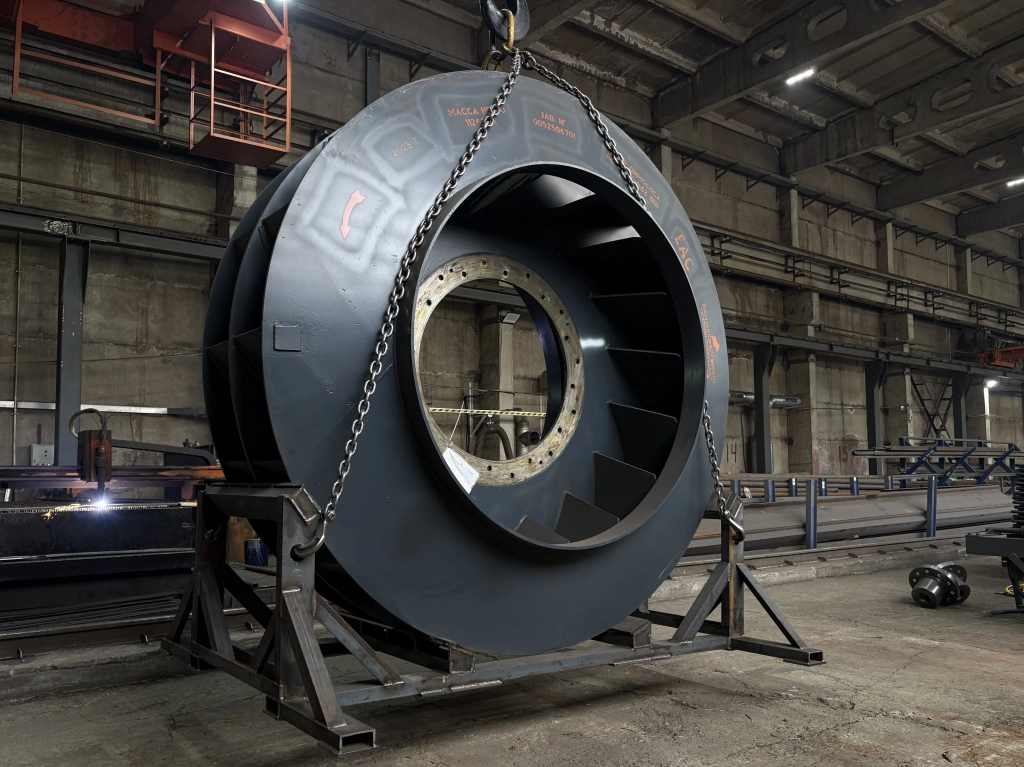

Основными узлами дымососа ДH-26х2-0,62 являются:Рабочее колесо дымососа ДH-26х2-0,62 состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 32 листовых назад загнутых лопаток (16X2), расположенных между основным (коренным) и двумя коническими (покрывающими) дисками. Ступица, выполненная из стального литья, прикрепляется к основному диску крыльчатки болтовым соединением, что обеспечивает возможность демонтажа крыльчатки с вала вместе со ступицей или без нее. На валу ходовой части ступица крепится двумя разрезными коническими втулками, закрепляемыми шпильками, расположенными на обоих торцах ступицы.
Ходовая часть состоит из кованого вала, двух разъемных чугунных корпусов подшипников, двух радиальных сферических роликоподшипников, узлов уплотнения (левого и правого) и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны - опорным. Корпуса подшипников монтируются на подставках, которые крепятся к общему фундаменту фундаментными болтами.
Улитка и всасывающие карманы дымососа ДH-26х2-0,62 выполняются сварными из листовой и профильной стали. Для создания необходимой жесткости торцовые стенки улитки и всасывающих карманов усиливаются ребрами. В улитках и всасывающих карманах имеются лазы и один смотровой люк, обеспечивающие возможность технического осмотра проточной части дымососов при кратковременных остановах. Всасывающая воронка состоит из листового вальцованного конфузора и точеного кольца, имеющих фланцы и соединенных болтами.
Режим работы дымососа ДH-26х2-0,62 устанавливается двумя осевыми направляющими аппаратами (левым и правым), состоящими из сварного цилиндрического корпуса с направляющей полосой, по которой перемещается на роликах поворотное кольцо; и 12 профильных лопаток, соединенных с поворотным кольцом рычажной системой. Привод направляющих аппаратов осуществляется от электроисполнительного механизма типа МЭО.
Наименование | Значение |
---|---|
Диаметр рабочего колеса, м | 2.6 |
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 750 |
Типоразмер двигателя | ДАЗО4-560У-8У1 |
Установленная мощность двигателя, кВт | 1000 |
Производительность на всасывании, м3/ч | 467000 |
Полное давление, даПа | 442 |
Температура перемещаемой среды на всасывании, С | 200 |
КПД max, % | 86 |
Предельная запыленность перемещаемой среды, г/м3 | 2 |
Предельная температура перемещаемой среды на всасывании, С | 250 |
Габариты с э/дв., LxBxH, мм | 6100 х 3870 х 4350 |
Масса с э/дв. (без э/дв.), кг | 25300 |
Угол разворота корпуса при поставке (монтаже) | 90° (0°-270° через 45°) |
Чертежи отсутствуют.
-
Запасные части дымососа ДH-26х2-0,62:
- Улита (корпус спиральный) дымососа ДH-26х2-0,62;
- Крыльчатка дымососа ДH-26х2-0,62;
- Направляющие аппараты дымососа ДH-26х2-0,62;
- Всасывающие карманы для дымососа ДH-26х2-0,62;
- Диффузор (всасывающая воронка с кольцом в сборе) для дымососа ДH-26х2-0,62;
- Ходовая часть дымососа ДH-26х2-0,62;
- Полумуфты для дымососа ДH-26х2-0,62;
- Стопорное устройство для дымососа ДH-26х2-0,62;

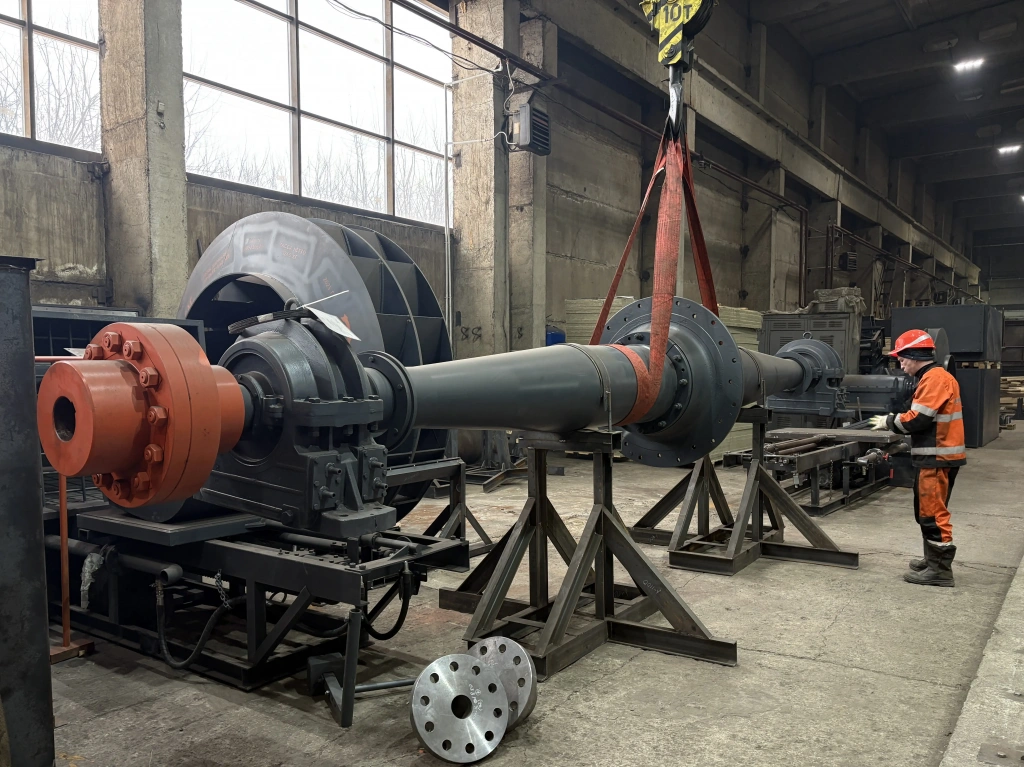

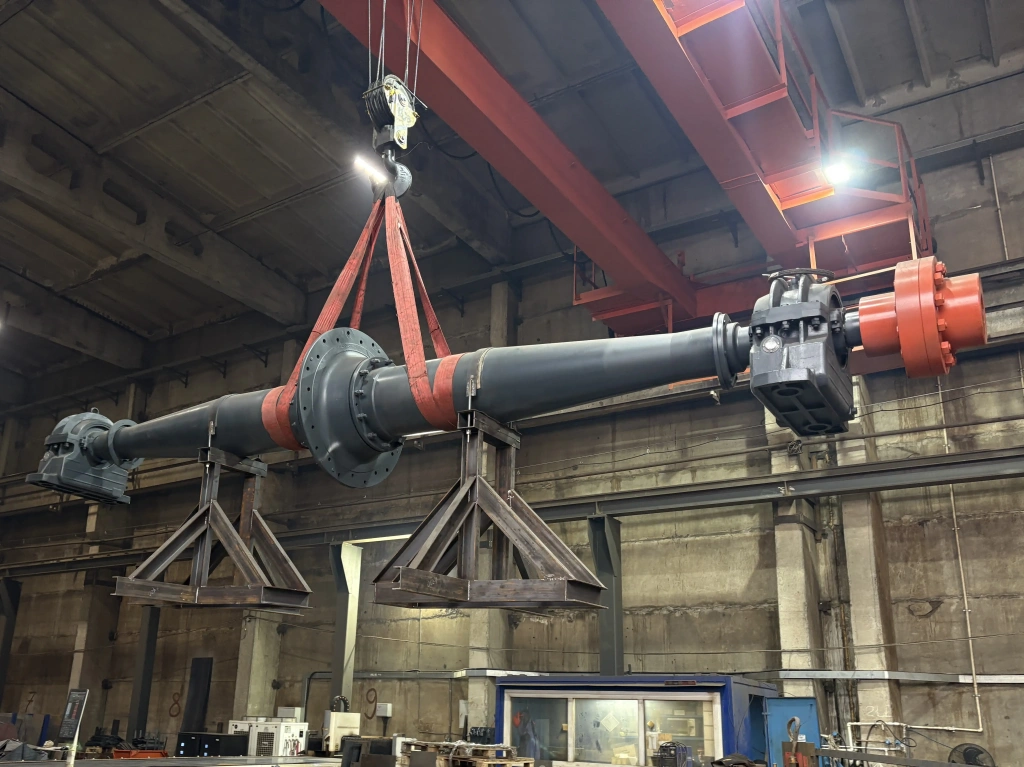

- Вал для дымососа ДH-26х2-0,62;
- Ступица дымососа ДH-26х2-0,62;
- Корпус ходовой части дымососа ДH-26х2-0,62;
- Крышка корпуса ходовой части дымососа ДH-26х2-0,62;
- Торцевые крышки ходовой части дымососа ДH-26х2-0,62;
- Исполнительный механизм МЭО для дымососа ДH-26х2-0,62;
- Устройство плавного пуска электродвигателя дымососа ДH-26х2-0,62;
- Частотный преобразователь для электродвигателя дымососа ДH-26х2-0,62.
