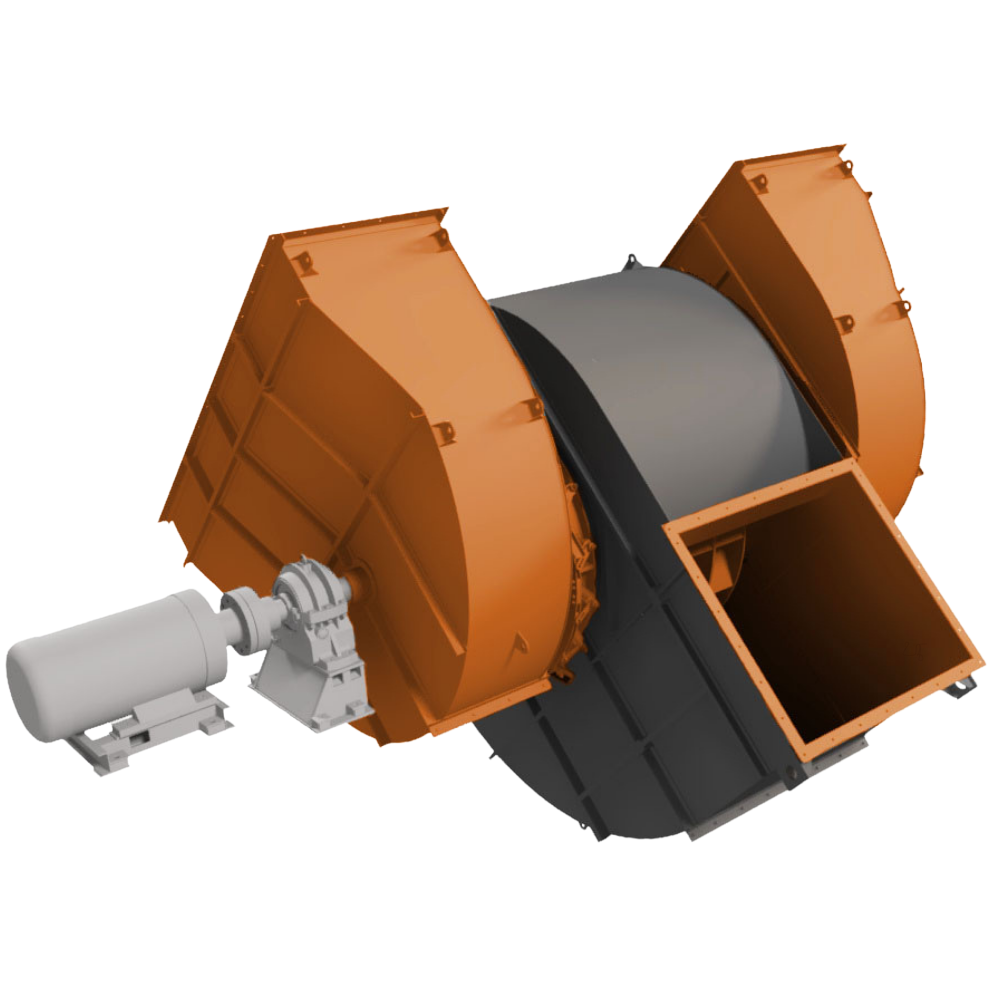

Дымосос Д-25х2ШГМ
-
Частота вращения600 об./мин
-
давление даПа4900
-
Производительность на всасывании650000 м3/ч
-
Срок изготовления90
Описание
Устройство и принцип работы
Основными узлами дымососа Д-25х2ШГМ являются:Рабочее колесо дымососа Д-25х2ШГМ состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 64 листовых загнутых вперед лопаток (32X2), расположенных между основным (коренным) и двумя коническими (покрывающими) дисками. У рабочей стороны лопаток к основному диску приварены козырьки, защищающие основной диск от абразивного износа. Лопатки крыльчатки и конические диски штампованные. Ступица, выполненная из стального литья, прикрепляется к основному диску крыльчатки болтами и укрепляется на валу ходовой части посредством двух разрезных конических втулок, которые затягиваются шпильками, расположенными на обоих торцах ступицы.
Ходовая часть дымососа Д-25х2ШГМ состоит из: трубчатого вала с приваренными с двух сторон цапфами; двух разъемных чугунных корпусов подшипников; двух радиальных сферических роликоподшипников и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны - опорным.
Улитка и всасывающие карманы дымососа Д-25х2ШГМ выполняются сварными из листовой и профильной стали. Для создания необходимой жесткости торцевые стенки улитки и всасывающих карманов усиливаются ребрами. В улитке и всасывающих карманах имеются смотровой люк и лазы, обеспечивающие возможность технического осмотра проточной части дымососов при кратковременных остановках. Для выема ротора на улитке и всасывающих карманах предусматриваются съемные части.
Купить дымосос Д-25х2ШГМ
«БАРНАУЛЭНЕРГОМАШ» производит котельное и котельно-вспомогательное оборудование под любой запрос. Цены и наличие двухсторонних дымососов вы можете уточнить у персонального менеджера. Окончательная стоимость вентиляторов может разниться в зависимости от комплектации, ваших запросов и потребностей.
Чтобы купить двухсторонний дымосос типа Д можно:
1. Заполнить заявку на сайте и дождаться звонка менеджера
2. Позвонить по номеру 8-800-550-57-70
3. Написать на электронную почту
Мы также предоставляем запасные части дымососов, чтобы поддерживать их оптимальное состояние на протяжении всего срока службы.
Характеристики
| Наименование | Значение |
|---|---|
| Диаметр рабочего колеса, м | 2.5 |
| Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 600 |
| Типоразмер двигателя | АДО-1600-6000-10У1 |
| Установленная мощность двигателя, кВт | 1600 |
| Производительность на всасывании, м3/ч | 650000 |
| Полное давление, даПа | 500 |
| Температура перемещаемой среды на всасывании, С | 200 |
| КПД max, % | 68 |
| Предельная запыленность перемещаемой среды, г/м3 | 2 |
| Предельная температура перемещаемой среды на всасывании, С | 250 |
| Габариты с э/дв., LxBxH, мм | 6450 х 3740 х 4220 |
| Масса с э/дв. (без э/дв.), кг | 23080 |
| Угол разворота корпуса при поставке (монтаже) | 90° (0°-270° через 45°) |
Чертежи
Чертежи отсутствуют.
Галерея
Комплектация
-
Запасные части дымососа Д-25х2ШГМ:
- Улита (корпус спиральный) дымососа Д-25х2ШГМ;
- Крыльчатка дымососа Д-25х2ШГМ;
- Направляющие аппараты дымососа Д-25х2ШГМ;
- Всасывающие карманы дымососа Д-25х2ШГМ;
- Диффузор (всасывающая воронка с кольцом в сборе) дымососа Д-25х2ШГМ;
- Ходовая часть дымососа Д-25х2ШГМ;
- Полумуфты для дымососа Д-25х2ШГМ;
- Стопорное устройство для дымососа Д-25х2ШГМ;
- Вал для дымососа Д-25х2ШГМ;
- Ступица дымососа Д-25х2ШГМ;
- Корпус ходовой части дымососа Д-25х2ШГМ;
- Крышка корпуса ходовой части дымососа Д-25х2ШГМ;
- Торцевые крышки ходовой части дымососа Д-25х2ШГМ;
- Исполнительный механизм МЭО для дымососа Д-25х2ШГМ;
- Устройство плавного пуска электродвигателя дымососа Д-25х2ШГМ;
- Частотный преобразователь для электродвигателя дымососа Д-25х2ШГМ.
