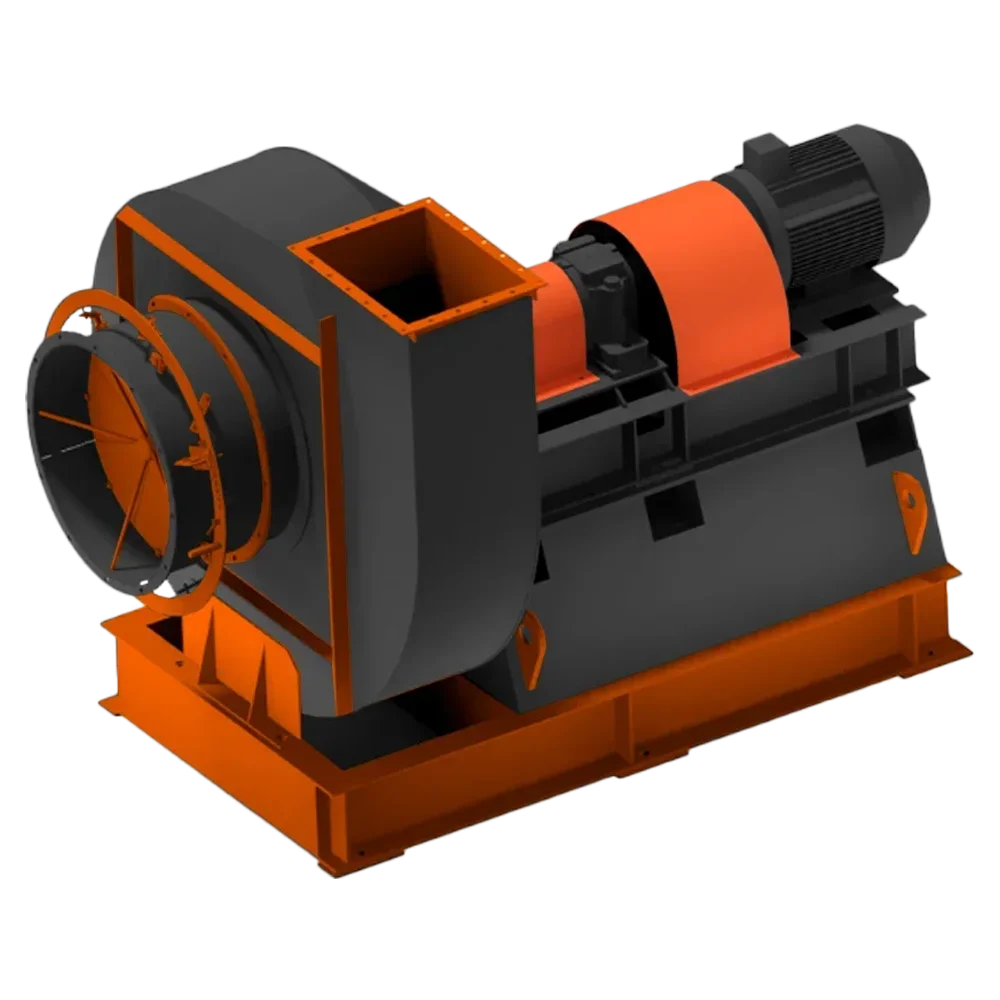

Дымосос ДН-9Х-1500
-
Частота вращения1500 об./мин
-
Производительность х100014900 м3/ч
-
давление даПа181
Дымосос ДН-9Х-1500 исполнен с посадкой рабочего колеса на вал ходовой части привода; корпус спиральный поворотный. Дымососы ДН-9Х-1500 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое.
рабочее колесо;
корпус (улитка);
всасывающий патрубок;
осевой направляющий аппарат;
блок привода.
Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя.
Рабочее колесо состоит из основного диска, переднего конического диска, 32-х вперед загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Дымососы ДН-9Х-1500 поставляются без упаковки, двигатель обернут полиэтиленовой или стрейч плёнкой.
.
Устройство и принцип работы
Основными узлами дымососов ДН-9Х-1500 являются:Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя.
Рабочее колесо состоит из основного диска, переднего конического диска, 32-х вперед загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Оснащение
По отдельному договору с Заказчиком с дымососом ДН-9Х-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.Дымососы ДН-9Х-1500 поставляются без упаковки, двигатель обернут полиэтиленовой или стрейч плёнкой.
.
Наименование | Значение |
---|---|
Срок изготовления | 20-30 |
Диаметр рабочего колеса, м | 0.9 |
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
Типоразмер двигателя | 4А160S4 |
Установленная мощность двигателя, кВт | 15 |
Потребляемая мощность, кВт | 9.1 |
Производительность на всасывании, м3/ч | 14900 |
Полное давление, даПа | 181 |
Температура перемещаемой среды на всасывании, С | 200 |
КПД max, % | 83 |
Предельная запыленность перемещаемой среды, г/м3 | 2 |
Предельная температура перемещаемой среды на всасывании, С | 200 |
Габариты с э/дв., LxBxH, мм | 2200х1647х1345 |
Масса с э/дв. (без э/дв.), кг | 737 (605) |
Угол разворота корпуса при поставке (монтаже) | 255° (0°-270° через 15°) |
Чертежи отсутствуют.
-
