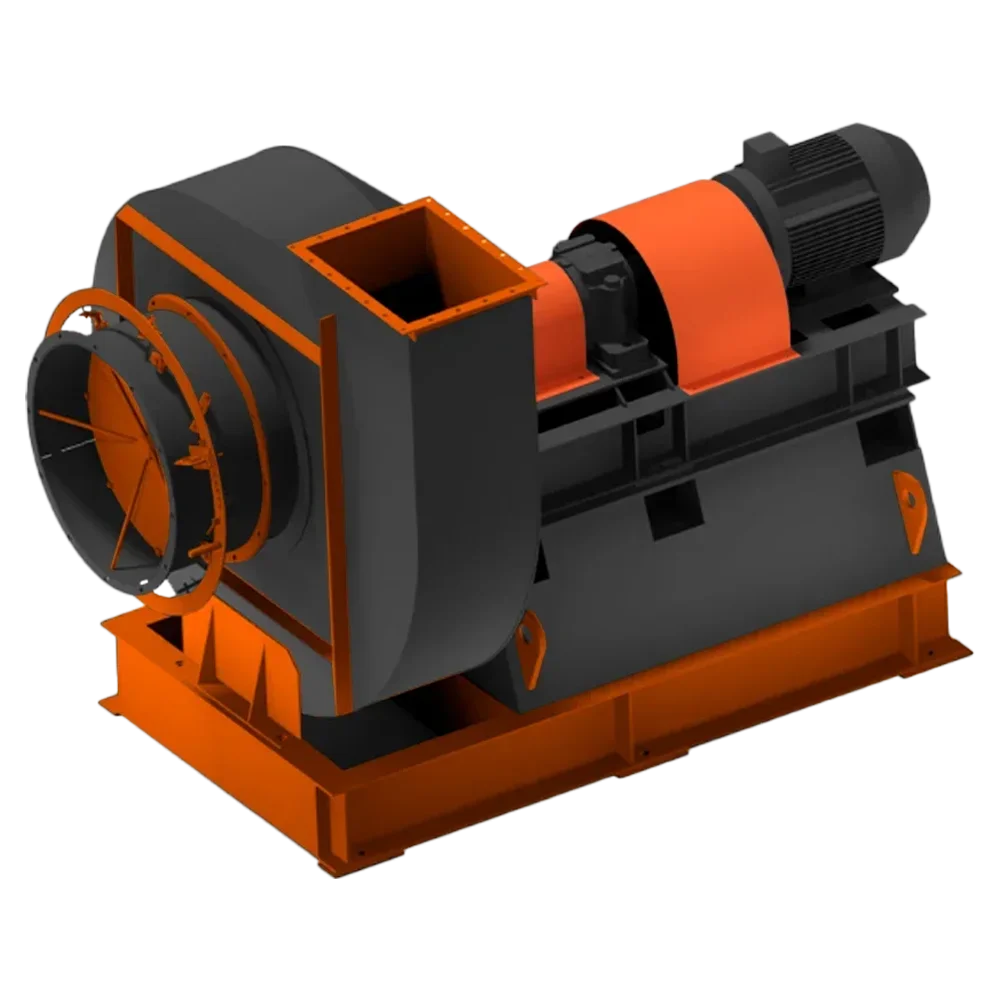

Дымосос ДН-8Х-1000

Дымосос ДН-8Х-1000 исполнен с посадкой рабочего колеса на вал ходовой части привода; корпус спиральный поворотный. Дымососы ДН-8Х-1000 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое.

Устройство и принцип работы

Основными узлами дымососов ДН-8Х-1000  являются:

рабочее колесо;

корпус (улитка);

всасывающий патрубок;

осевой направляющий аппарат;

блок привода.

Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя.
Рабочее колесо состоит из основного диска, переднего конического диска, 32-х вперед загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.

Оснащение

По отдельному договору с Заказчиком с дымососом ДН-8Х-1000  может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.

Дымососы ДН-8Х-1000  поставляются без упаковки, двигатель обернут полиэтиленовой или стрейч плёнкой.
