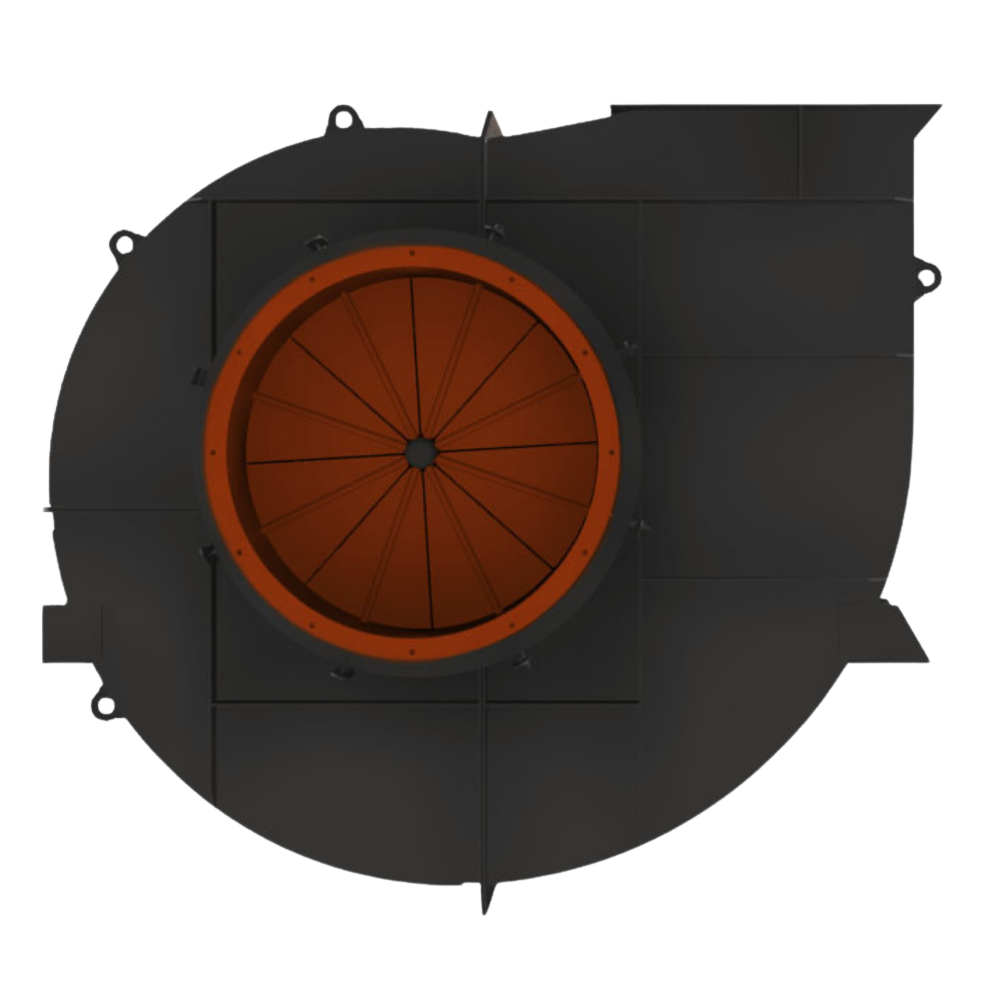

Дымосос Д-3,5-1500
-
Производительность4300 м3/ч
-
Частота вращения1500 об./мин
-
давление даПа57,7
-
Реестровый номер10668957
Описание
Дымосос Д-3,5 (250°С) исполнен с посадкой рабочего колеса на вал двигателя-привода, корпус спиральный поворотный. Дымосос Д-3,5М (250°С) поставляется с углом разворота нагнетательного патрубка 180°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 45°. Направление вращения рабочего колеса - правое.
рабочее колесо
корпус (улитка)
всасывающий патрубок
электродвигатель-привод
рама (опора)
П-образная рама является общим несущим элементом, на котором в единый поставочный блок монтируются корпус дымососа Д-3,5М(250°С) и электродвигатель с насаженным на его вал рабочим колесом. Рама своим основанием крепится фундаментными болтами к общему фундаменту.
Рабочее колесо состоит из переднего и заднего дисков, 32-х лопаток и ступицы. Рабочие колёса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. В переднюю стенку корпуса вваривается всасывающий патрубок, представляющий собой сварную конструкцию, состоящую из конической и цилиндрической частей.
Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку сваркой) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Регулирование производительности и полного давления дымососа осуществляется лопастным направляющим аппаратом. Управление направляющим аппаратом может осуществляться вручную или исполнительным механизмом.
Дымососы Д-3,5 (250°С) поставляются без упаковки, двигатель оборачивается полиэтиленовой пленкой.
Устройство и принцип работы
Основными узлами дымососов Д-3,5 (250°С) являются:П-образная рама является общим несущим элементом, на котором в единый поставочный блок монтируются корпус дымососа Д-3,5М(250°С) и электродвигатель с насаженным на его вал рабочим колесом. Рама своим основанием крепится фундаментными болтами к общему фундаменту.
Рабочее колесо состоит из переднего и заднего дисков, 32-х лопаток и ступицы. Рабочие колёса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. В переднюю стенку корпуса вваривается всасывающий патрубок, представляющий собой сварную конструкцию, состоящую из конической и цилиндрической частей.
Оснащение
По отдельному договору с Заказчиком с дымососом Д-3,5 (250°С) может поставляться всасывающий карман с лопастным направляющим аппаратом.Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку сваркой) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Регулирование производительности и полного давления дымососа осуществляется лопастным направляющим аппаратом. Управление направляющим аппаратом может осуществляться вручную или исполнительным механизмом.
Дымососы Д-3,5 (250°С) поставляются без упаковки, двигатель оборачивается полиэтиленовой пленкой.
Купить дымосос Д-3,5
«БАРНАУЛЭНЕРГОМАШ» производит котельное и котельно-вспомогательное оборудование под любой запрос. Цены и наличие дымососов вы можете уточнить у персонального менеджера. Окончательная стоимость вентиляторов может разниться в зависимости от комплектации, ваших запросов и потребностей.
Чтобы купить дымосос типа Д можно:
1. Заполнить заявку на сайте и дождаться звонка менеджера
2. Позвонить по номеру 8-800-550-57-70
3. Написать на электронную почту
Мы также предоставляем запасные части дымососов, чтобы поддерживать их оптимальное состояние на протяжении всего срока службы.
Характеристики
| Наименование | Значение |
|---|---|
| Срок изготовления | 10 |
| Диаметр рабочего колеса, м | 0.35 |
| Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
| Типоразмер двигателя | АИР100S4 |
| Установленная мощность двигателя, кВт | 3 |
| Потребляемая мощность, кВт | 1.07 |
| Производительность на всасывании, м3/ч | 4300 |
| Полное давление, даПа | 57.7 |
| Температура перемещаемой среды на всасывании, С | 250 |
| КПД max, % | 63 |
| Предельная запыленность перемещаемой среды, г/м3 | 4 |
| Предельная температура перемещаемой среды на всасывании, С | 250 |
| Габариты с э/дв., LxBxH, мм | 705х585х690 |
| Масса с э/дв. (без э/дв.), кг | 87 (64) |
| Угол разворота корпуса при поставке (монтаже) | 180° (0°-270° через 45°) |
Чертежи
Чертежи отсутствуют.
Галерея
Комплектация
-
Запасные части для Дымососа Д-3,5-1500
- Корпус-улита дымососа Д-3,5-1500
- Рабочее колесо дымососа Д-3,5-1500
- Постамент дымососа Д-3,5-1500
- Всасывающий карман с лопастным направляющим аппаратом дымососа Д-3,5-1500
