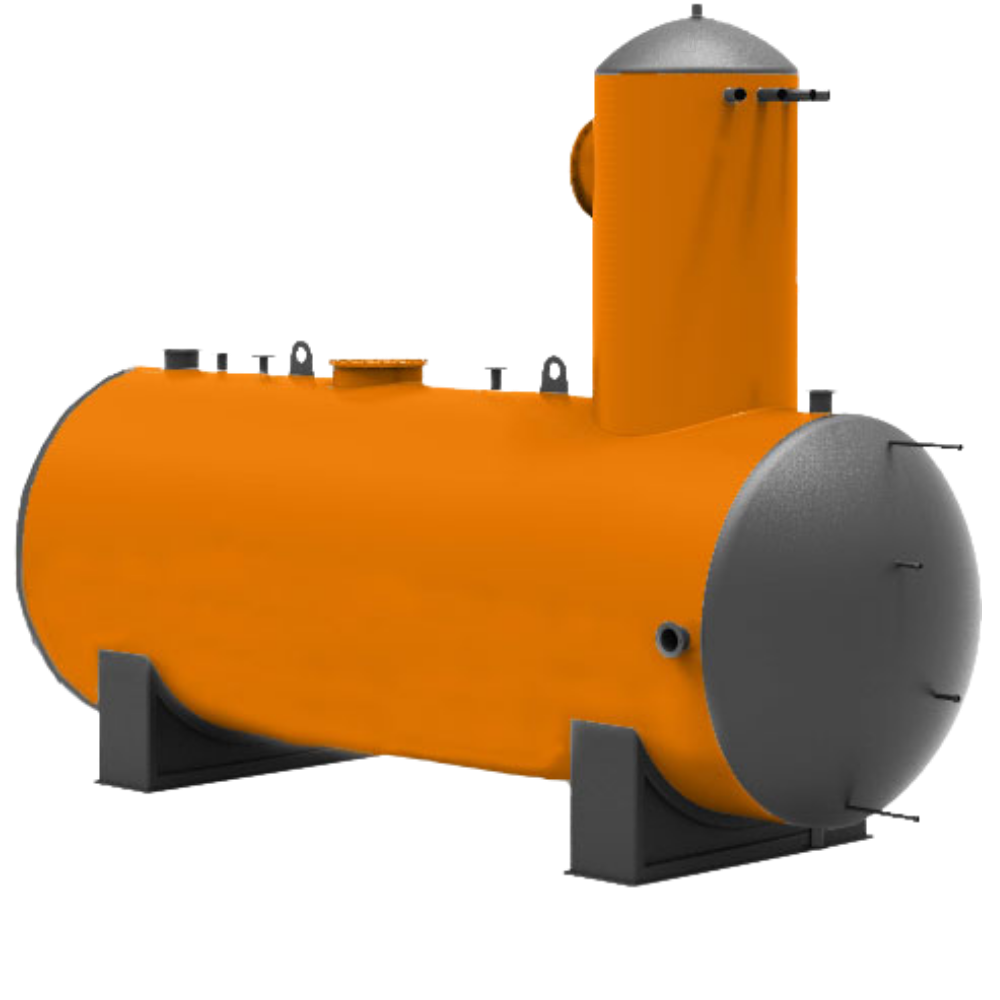

Деаэратор атмосферного давления ДА-3

Деаэратор атмосферного давления ДА-3
  • Производительность
    3 м³/ч
  • Срок изготовления
    20 дней
  • Габариты (LxBxH)
    1275х1295х2482 мм
Скачать опросный лист Добавить в заказ Запросить стоимость
Деаэратор ДА-3 представляет собой вертикальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, в котором размещаются деаэрирующие элементы и необходимый запас воды. Деаэратор имеет три опоры.

Устройство

В деаэраторе ДА-3 предусмотрены патрубки для подключения комбинированного предохранительного устройства (гидрозатвора), состоящего из двух самостоятельных гидрозатворов, объединённых в общую гидравлическую систему, и расширительного бачка.

Гидрозатвор от повышения давления защищает деаэратор от превышения допустимого давления, гидрозатвор переливной – от опасного повышения уровня воды в баке. Расширительный бачок служит для накопления объёма воды, необходимого для автоматического заливания воды в устройство после устранения нарушения в работе деаэрационной установки.

Диаметр гидрозатвора от повышения давления выбирается, исходя из наибольшего допустимого давления в деаэраторе, при работе гидрозатвора 0,17 МПа и максимально возможного в аварийной ситуации расхода пара в деаэратор ДА-1 при полностью открытом регулирующем клапане, и максимальном давлении в источнике пара. Диаметр переливного гидрозатвора выбирается, исходя из максимально возможного расхода воды в деаэратор в аварийных ситуациях. При монтаже гидрозатвора нижняя кромка бачка расширительного должна быть на 420 мм ниже оси патрубка перелива, расположенного на цилиндрической части корпуса.

Для ограничения расхода пара в деаэратор ДА-3 в любых ситуациях до максимально необходимого на подводящем паропроводе может устанавливаться ограничительная диафрагма. В деаэраторах ДА-3 осуществляется деаэрация поступающей воды, содержащей растворённые газы. В деаэраторах ДА-3 применена двухступенчатая схема дегазации: первая ступень – струйная; вторая – барботажная.

Принцип действия

Вода для деаэрации (из водоподготовительной установки, конденсат производства и др.) поступает в деаэратор ДА-3 через распределительную трубу в верхнюю часть деаэратора и через отверстия стекает струями на нижерасположенную перфорированную тарелку, после которой струями сливается на лоток и далее в аккумулирующий объём деаэратора, где находится затопленное барботажное устройство.

Греющий пар подаётся в барботажное устройство и, проходя по каналу, попадает в струйный отсек деаэратора. Несконденсировавшийся пар, насыщенный коррозионно-агрессивными газами, отводится через патрубок отвода выпара на охладитель выпара или в атмосферу. Температура пара, поступающего в бак, не должна превышать 250°С.

В струйном отсеке колонки происходит нагрев воды до температуры, близкой к температуре насыщения, соответствующей давлению в колонке, грубая дегазация воды и конденсация большей части пара. Далее деаэрация воды в деаэраторах ДА-3 продолжается в затопленном барботажном устройстве за счёт барботирования её паром и последующего вскипания, обусловленного перегревом воды. Совмещение этих двух процессов способствует более интенсивному выделению газов из воды.
Наименование Значение
Срок изготовления 20
Габариты (LxBxH), мм 1275х1295х2482
Масса, кг 756
Абсолютное давление, МПа 0.12
Вместимость полезная, м3 1
Среда вода, пар
Температура среды, oС 104
