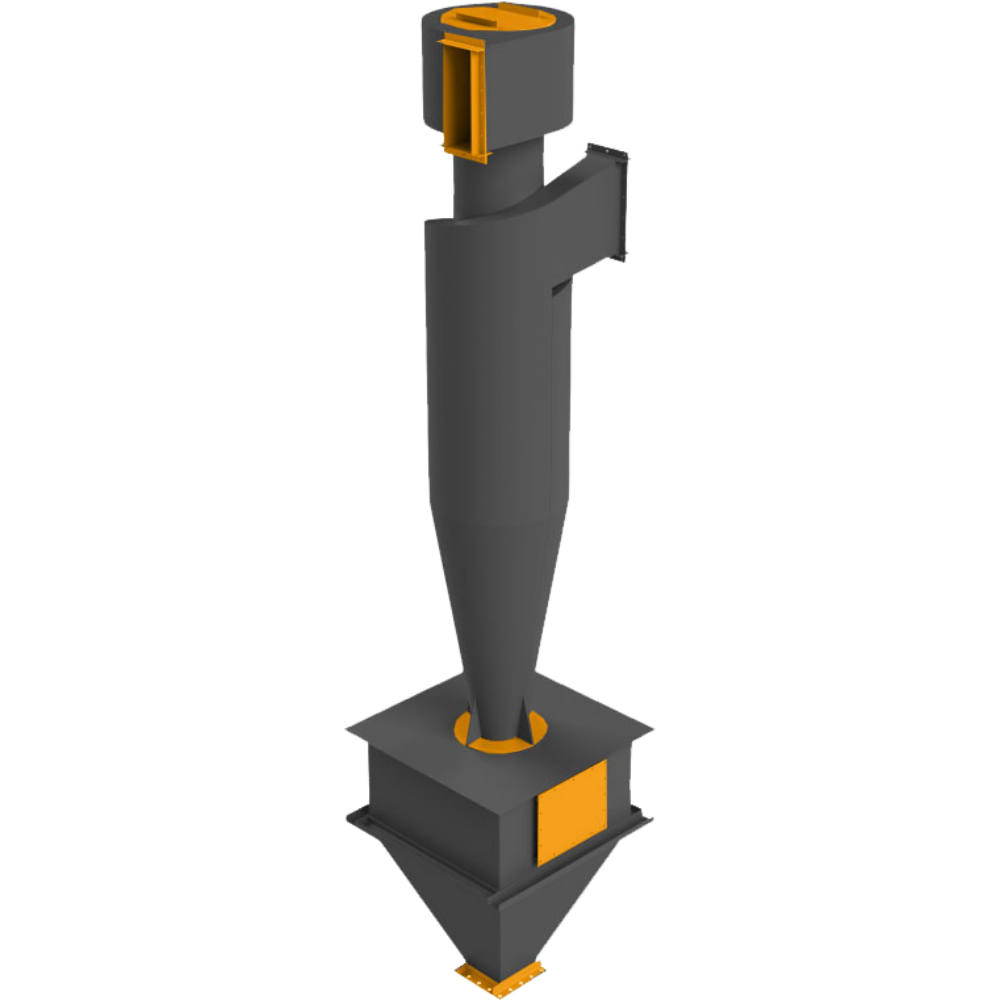

Циклон ЦН-15-400х1УП

Принцип работы циклонов ЦН-15-400-1УП

Запыленный воздух входит в корпус циклона ЦН-15-400-1УП со скоростью до 20 м/с, совершая вращательное движение в кольцевом пространстве между стенкой корпуса и внутренней трубой, перемещаясь далее в коническую часть корпуса. Под действием центробежной силы пылевые частицы, перемещаясь радиально, прижимаются к стенкам корпуса. Воздух, освобожденный от пыли, выходит наружу через внутреннюю трубу, а пыль поступает в сборный бункер.

Применение циклонов ЦН-15-400-1УП

Циклоны ЦН-15-400-1УП используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства: обжиг, агломерация, сушка, сжигание топлива и т.д. Циклон ЦН-15 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д. Циклоны ЦН-15-400-1УП обеспечивают очистку газов эффективностью 80-95% от частиц пыли размером более 10 мкм. В основном их рекомендуется использовать для предварительной очистки газов и устанавливать перед высокоэффективными аппаратами (например, фильтрами и электрофильтрами). В ряде случаев достигаемая эффективность циклонов ЦН-15-400-1УП оказывается достаточной для выброса газов или воздуха в атмосферу.

Рекомендации по использованию циклонов типа ЦН-15-400-1УП

Для эффективной работы циклона ЦН-15-400-1УП необходимо обеспечить непрерывную выгрузку улавливаемой пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

Оптимальная скорость газового потока в цилиндрической части циклона:
- в обычных условиях 4,0 м/с;

- при работе с абразивной пылью 2,5  м/с.

Для увеличения срока эксплуатации циклонов ЦН-15, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов.

Циклоны ЦН-15-400-1УП не рекомендуется применять для улавливания абразивной пыли, по причине повышенного износа.
