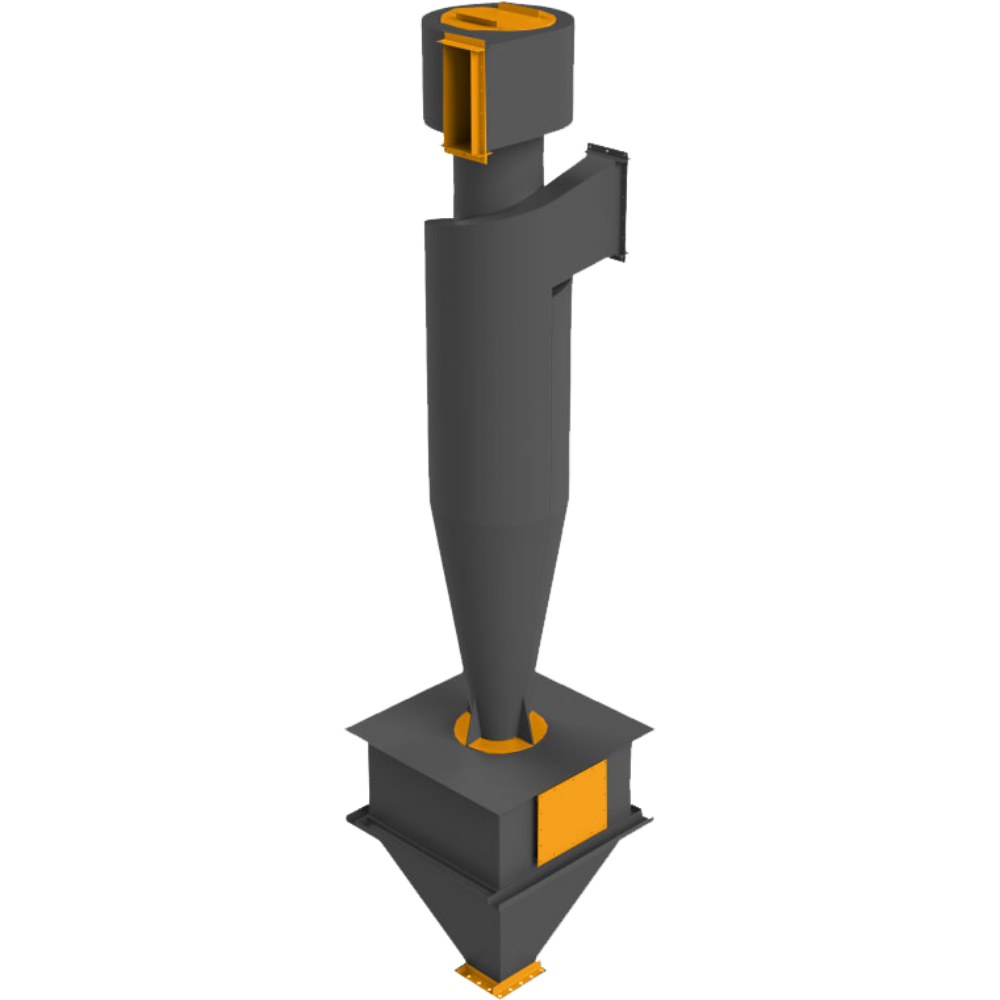

Циклон ЦН-15-200х1УП

Циклон ЦН-15-200х1УП
  • Производительность
    283-452 м3/ч
  • Габариты(L,B,H)
    395х395х1800
  • Масса
    55 кг
  • Максимальное давление (разрежение), кгс/м2 (кПа)
    500 (5)
Скачать опросный лист Добавить в заказ Запросить стоимость

Принцип работы циклонов ЦН-15-200-1УП

Запыленный воздух входит в корпус циклона ЦН-15-200-1УП со скоростью до 20 м/с, совершая вращательное движение в кольцевом пространстве между стенкой корпуса и внутренней трубой, перемещаясь далее в коническую часть корпуса. Под действием центробежной силы пылевые частицы, перемещаясь радиально, прижимаются к стенкам корпуса. Воздух, освобожденный от пыли, выходит наружу через внутреннюю трубу, а пыль поступает в сборный бункер.

Применение циклонов ЦН-15-200-1УП

Циклоны ЦН-15-200-1УП используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства: обжиг, агломерация, сушка, сжигание топлива и т.д. Циклон ЦН-15 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д. Циклоны ЦН-15-200-1УП обеспечивают очистку газов эффективностью 80-95% от частиц пыли размером более 10 мкм. В основном их рекомендуется использовать для предварительной очистки газов и устанавливать перед высокоэффективными аппаратами (например, фильтрами и электрофильтрами). В ряде случаев достигаемая эффективность циклонов ЦН-15-200-1УП оказывается достаточной для выброса газов или воздуха в атмосферу.

Рекомендации по использованию циклонов типа ЦН-15-200-1УП

Для эффективной работы циклона ЦН-15-200-1УП необходимо обеспечить непрерывную выгрузку улавливаемой пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

Оптимальная скорость газового потока в цилиндрической части циклона:
- в обычных условиях 4,0 м/с;

- при работе с абразивной пылью 2,5  м/с.

Для увеличения срока эксплуатации циклонов ЦН-15, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов.

Циклоны ЦН-15-200-1УП не рекомендуется применять для улавливания абразивной пыли, по причине повышенного износа.
Наименование Значение
Срок изготовления, дней 10
Температура очищаемого газа не более, °С 400
Коэффициент гидравлического сопротивления 147
Номинальная производительность, м3/ч при V=2,5м/сек и при V=4,0м/сек 283-452
Площадь сечения цилиндрической части корпуса (группы корпусов), м2 0,0314
Рабочий объем бункера, м3 0,04
Количество циклонов в группе, шт по длине, по ширине, всего 1х1х1
Масса, кг. не более 55
  • Запасные части для циклона ЦН-15-200х1УП:
    - улитка циклона ЦН-15-200х1УП; - выхлопная труба циклона ЦН-15-200х1УП; - конус циклона ЦН-15-200х1УП; - бункер-накопитель для циклона ЦН-15-200х1УП; - рама опорная для циклона ЦН-15-200х1УП.
