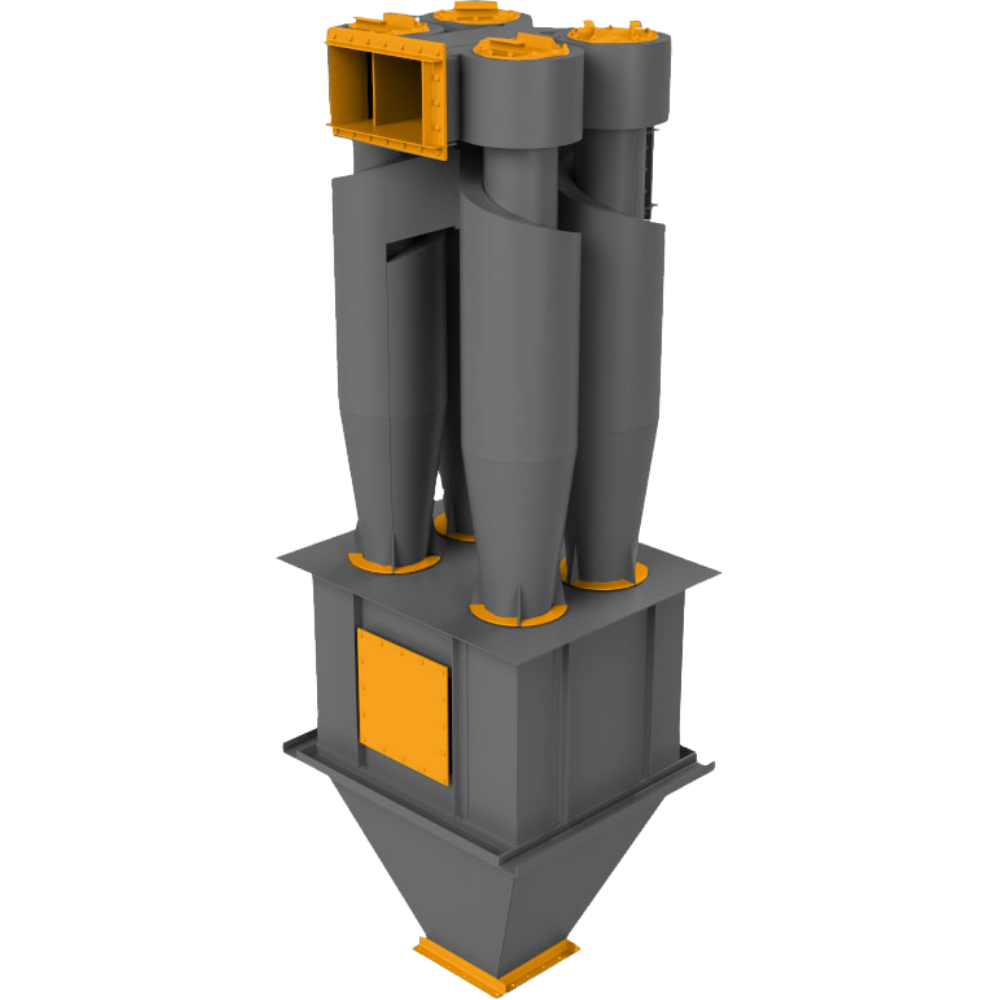

Циклон ЦН-11-500х4УП(СП)

Циклон ЦН-11-500х4УП(СП)
  • Производительность
    5660-7360 м3/ч
  • Габариты(L,B,H)
    1325х1075х4325
  • Масса
    1190 кг
  • Максимальное давление (разрежение)
    500 (5) кгс/м2 (кПа)
  • Максимальное давление (разрежение), кгс/м2 (кПа)
    500 (5)
Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство и принцип работы

Камеры очищенного газа в циклонах ЦН-11-500х4УП(СП) представлены улиткой и сборником.

Бункеры групповых циклонов ЦН-11-500х4УП(СП) имеют цилиндрическую либо пирамидальную форму.

Выбор типоразмера этой газоочистной установки производится на основании производительности вентиляционной системы, устанавливают их на ее всасывающей стороне.

Циклоны ЦН-11-500х4УП(СП) изготавливают из обычной углеродистой либо из более износостойкой, низколегированной стали. Выбор зависит от предполагаемых условий эксплуатации (до -40 градусов – из углеродистой, ниже – из низколегированной). Возможно дополнительное антиабразивное покрытие для продления срока службы установки.

Также возможно взрывоопасное исполнение пылеуловителей ЦН-11-500х4УП(СП), предусматривающее наличие специальных взрывоопасных клапанов и компактные размеры бункера, снижающие вероятность накопления в нем предельно допустимого количества взрывоопасной пыли.

Для увеличения срока эксплуатации циклонов ЦН-11-500х4УП(СП), которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов.

При использовании циклонов ЦН-11-500х4УП(СП) должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.
Наименование Значение
Срок изготовления, дней 15-20
Номинальная производительность, м3/ч 5660-7360
Температура очищаемого газа не более, °С 400
Допустимая запыленность газа, г/м3- для слабослипающейся пыли Не более 1000
Допустимая запыленность газа, г/м3 - для среднеслипающейся пыли 250
Оптимальная скорость, м/с - в обычных условиях Vц(Vвх) 3,5 (16,0)
Оптимальная скорость, м/с - при работе с абразивной пылью Vц(Vвх) 2,5 (11,4)
Количество циклонов в группе, шт. 4
Коэффициент гидравлического сопротивления 175/182
Площадь поперечного сечения цилиндрической части циклонов, м2 0,784
Рабочий объем бункера, м³ 0,77
Масса, кг. 1190

Чертежи отсутствуют.

  • Запасные части для циклона ЦН-11-500х4УП(СП)
    - улитка циклона ЦН-11-500х4УП(СП); - выхлопная труба циклона ЦН-11-500х4УП(СП); - конус циклона ЦН-11-500х4УП(СП); - бункер-накопитель для циклона ЦН-11-500х4УП(СП); - рама опорная для циклона ЦН-11-500х4УП(СП).
