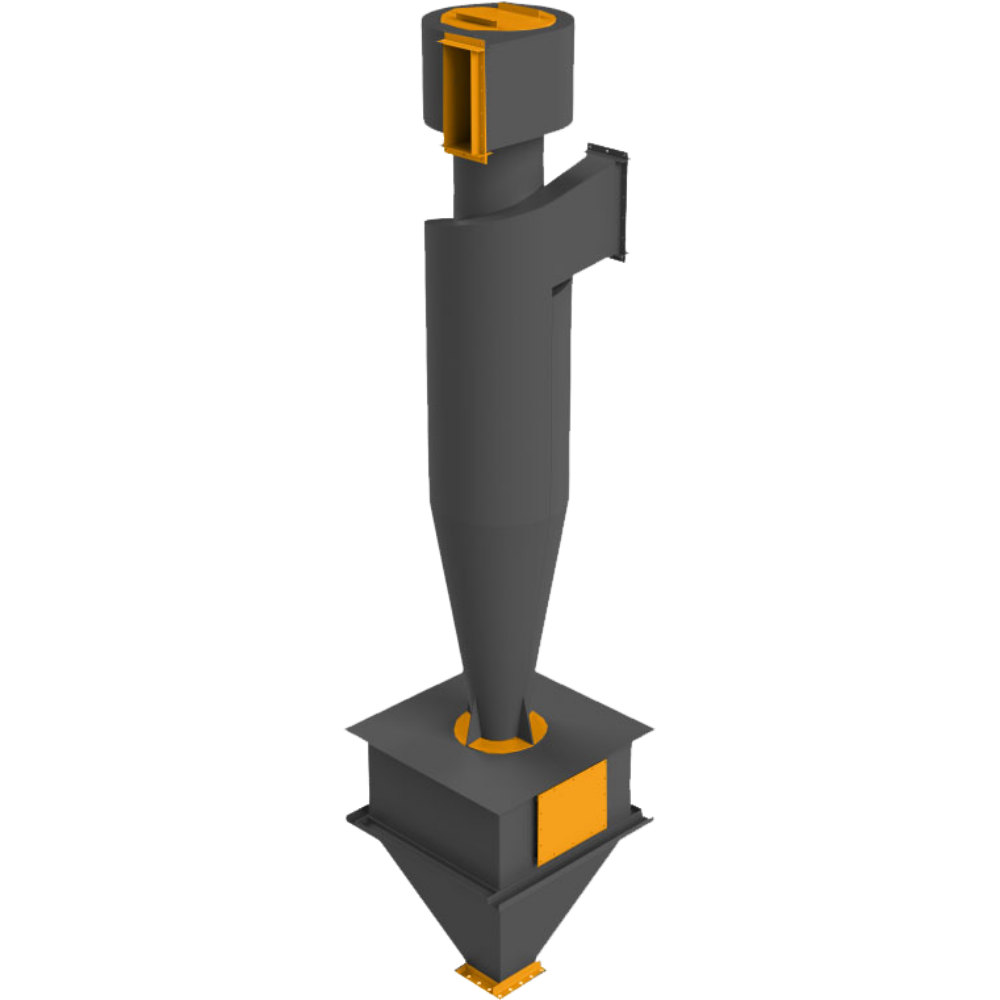

Циклон ЦН-11-400х1УП

Устройство и принцип работы

Камеры очищенного газа в циклонах ЦН-11-400х1УП представлены улиткой. Бункеры одиночных циклонов ЦН-11-400х1УП имеют форму цилиндра.  Выбор типоразмера этой газоочистной установки производится на основании производительности вентиляционной системы, устанавливают их на ее всасывающей стороне.

ЦН-11-400х1УП изготавливают из обычной углеродистой либо из более износостойкой, низколегированной стали. Выбор зависит от предполагаемых условий эксплуатации (до -40 градусов – из углеродистой, ниже – из низколегированной). Возможно дополнительное антиабразивное покрытие для продления срока службы установки.

Также возможно взрывоопасное исполнение пылеуловителей ЦН-11-400х1УП, предусматривающее наличие специальных взрывоопасных клапанов и компактные размеры бункера, снижающие вероятность накопления в нем предельно допустимого количества взрывоопасной пыли.

Для увеличения срока эксплуатации циклонов ЦН-11-400х1УП, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов.

При использовании циклонов ЦН-11-400-1УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.
