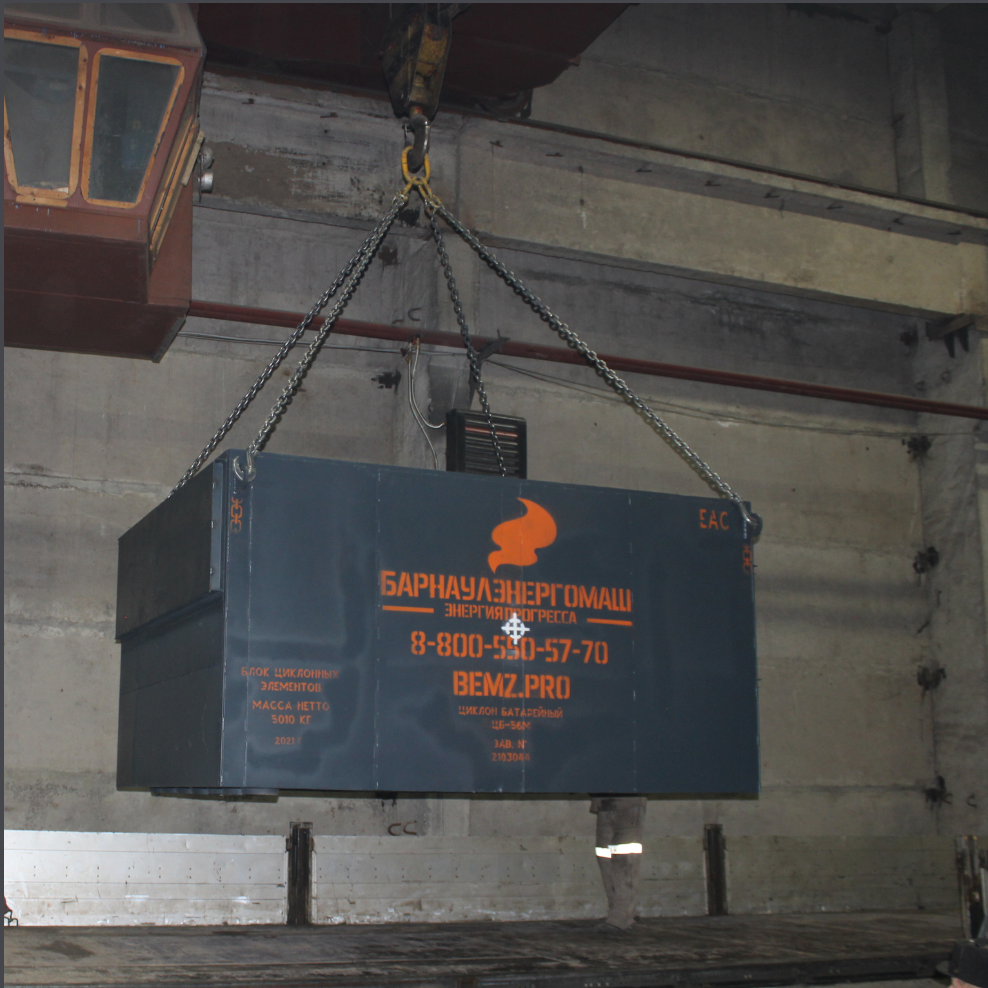

Циклон батарейный ЦБ-56

Циклон батарейный ЦБ-56
  • Производительность
    36000-43000 м3/ч
  • Габариты(L,B,H)
    3050х2295х3300 мм
  • Масса
    4951 кг
  • Применяемость к котлам
    КЕ -25-14С
Скачать опросный лист Добавить в заказ Запросить стоимость

Циклон ЦБ-56 применяется для улавливания:

  • золы в промышленных котельных и на тепловых электростанциях;
  • угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции;
  • неслипающейся пыли в различных отраслях хозяйства.

    Устройство и принцип работы

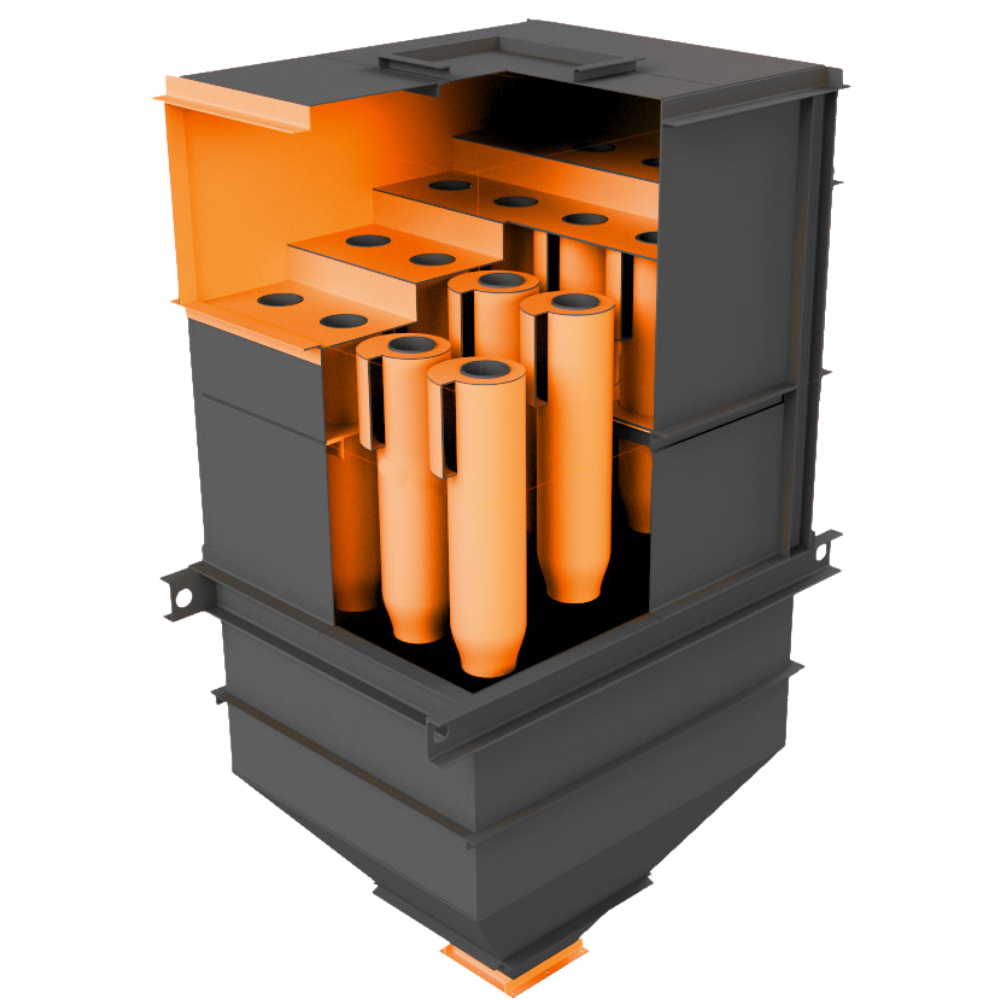

    Циклон ЦБ-56 представляет собой сварной корпус, в котором установлены ряды параллельно расположенных циклонных элементов с полуулиточным вводом газов в них.

    Циклон ЦБ-56 делится на три части: верхняя камера очищенных газов, средняя камера запыленных газов, нижняя - бункер сбора пыли.

    Циклонные элементы состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания (полуулитками). Внутри элементов вертикально установлены выхлопные патрубки.

    Циклонные элементы в циклоне ЦБ-56 устанавливаются ступенчато по ходу движения газов так, что входные патрубки циклонных элементов последующего ряда располагаются ниже предыдущего. Нижние крышки входных патрубков последнего по ходу газа ряда циклонных элементов являются частью нижней трубной доски, что обеспечивает вынос пыли, осевшей на нижней трубной доске. На верхней крышке циклона установлен взрывной клапан.

    Дымовой газ поступает во входное окно циклона ЦБ-56 и засасывается во входные патрубки циклонных элементов. Под действием гравитационных и центробежных сил из потока запыленного газа сепарируются частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется через шибер или другие устройства для выгрузки. Очищенный газ отводится из циклона через выходное окно.
  • Наименование Значение
    Номинальная производительность, м3/ч 36000-43000
    Коэффициент очистки, % 80
    Номинальная температура газа на входе, С 300
    Масса золоуловителя (циклона), кг 4951
    Срок изготовления, дней 20-30
    Размены(L,B,H) 3050х2295х3300
    Аэродин. сопротивление, кгс/см2 100
    Запыл. поступлен. газов, г/м3 600
    Расчетное давление внутри циклона, Па (кгс/м3), не более 4
    • Запасные части для циклона ЦБ-56:
      - Циклонный блок в сборе ЦБ-56; - Верхняя камера очищенных газов циклона ЦБ-56; - Средняя камера запыленных газов циклона ЦБ-56; - Бункер сбора золы циклона ЦБ-56; - Клапан предохранительный (взрывной) для циклона ЦБ-56; - Элементы циклона ЦБ-56.
