Батарейные циклоны

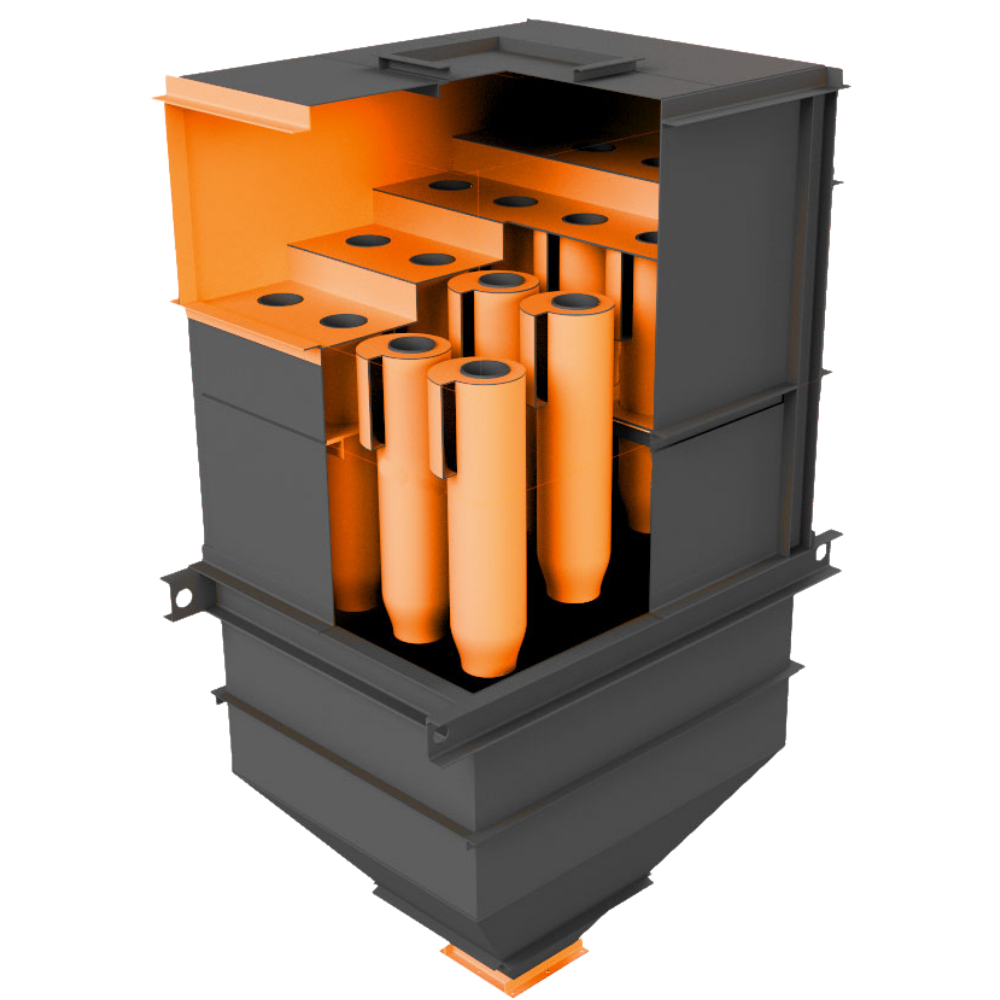

Циклон батарейный ЦБ-49М

Производительность

30000-36000 м3/ч
Габариты(L,B,H)

2705x2315x3380
Масса

4084 кг
Применяемость к котлам

ДКВр-10-13; КЕ-10-14С

Скачать опросный лист Добавить в заказ Запросить стоимость

Циклон ЦБ-49М применяется для улавливания:

золы в промышленных котельных и на тепловых электростанциях;

угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции;

неслипающейся пыли в различных отраслях хозяйства.

Устройство и принцип работы

Циклон ЦБ-49М представляет собой сварной корпус, в котором установлены ряды параллельно расположенных циклонных элементов с полуулиточным вводом газов в них.

Циклон ЦБ-49М делится на три части: верхняя камера очищенных газов, средняя камера запылённых газов, нижняя - бункер сбора пыли.

Циклонный элемент состоит из трубного цилиндрического корпуса с конусной частью внизу и сварным четырёхзаходным завихрителем газов, обеспечивающим равномерное распределение запылённого потока внутри сепарационного объёма, меньший износ, большую интенсивность сепарации по сравнению с завихрителями, имеющими сосредоточенный ввод. Внутри элементов вертикально установлены выхлопные трубы.

Циклонные элементы в циклоне ЦБ-49М устанавливаются таким образом, что завихрители расположены в двух уровнях.

Дымовой газ поступает во входное окно циклона ЦБ-49М и засасывается во входные патрубки циклонных элементов. Под действием гравитационных и центробежных сил из потока запыленного газа сепарируются частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется через шибер или другие устройства для выгрузки. Очищенный газ отводится из циклона через выходное окно.

Наименование	Значение
Номинальная производительность, м3/ч	30000-36000
Коэффициент очистки, %	92
Номинальная температура газа на входе, С	300
Масса золоуловителя (циклона), кг	4866
Срок изготовления, дней	20-30
Аэродин. сопротивление, кгс/см2	100
Запыл. поступлен. газов, г/м3	600
Расчетное давление внутри циклона, Па (кгс/м3), не более	4

Чертежи отсутствуют.

Запасные части для циклона ЦБ-49М:

- Циклонный блок в сборе ЦБ-49М; - Верхняя камера очищенных газов циклона ЦБ-49М; - Средняя камера запыленных газов циклона ЦБ-49М; - Бункер сбора золы циклона ЦБ-49М; - Клапан предохранительный (взрывной) для циклона ЦБ-49М; - Элементы циклона ЦБ-49М.
