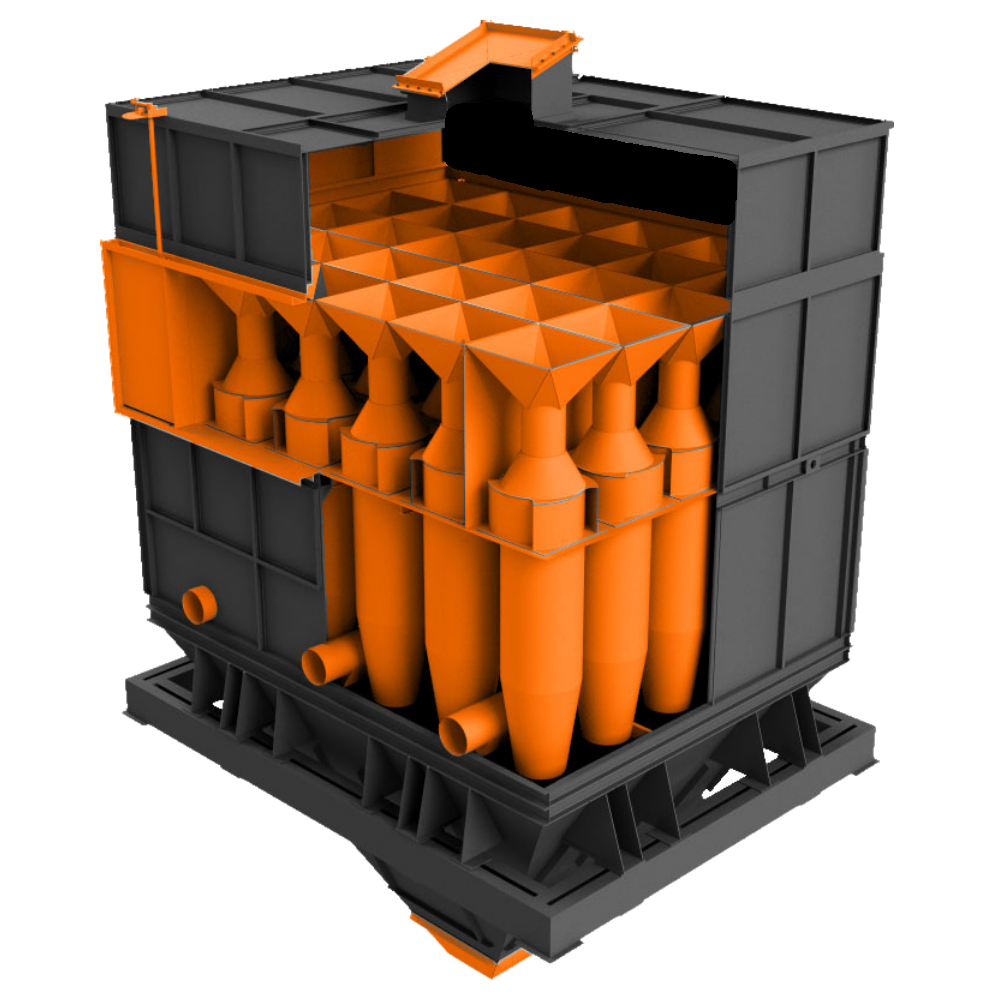

Циклон БЦ-512-р-2-(6x7)

Производительность

116640 м3/ч
Габариты(L,B,H)

7410х4550х7410 мм
Масса

26600 кг

Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство и принцип работы

Дымовые газы, подлежащие очистке, подводятся в секции золоуловителя одним общим потоком равномерно по всему входному сечению во входную камеру. Из входной камеры дымовые газы поступают в элементы и происходит вращение от лопаток завихрителя.

Твердые частицы золы, двигаясь по инерции, прижимаются к стенкам циклона и вместе с газовым потоком опускаются в конечную часть циклона и далее в золовой бункер. При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются, очищенные от частиц золы, дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выхлопную камеру и удаляются дымососом котла.

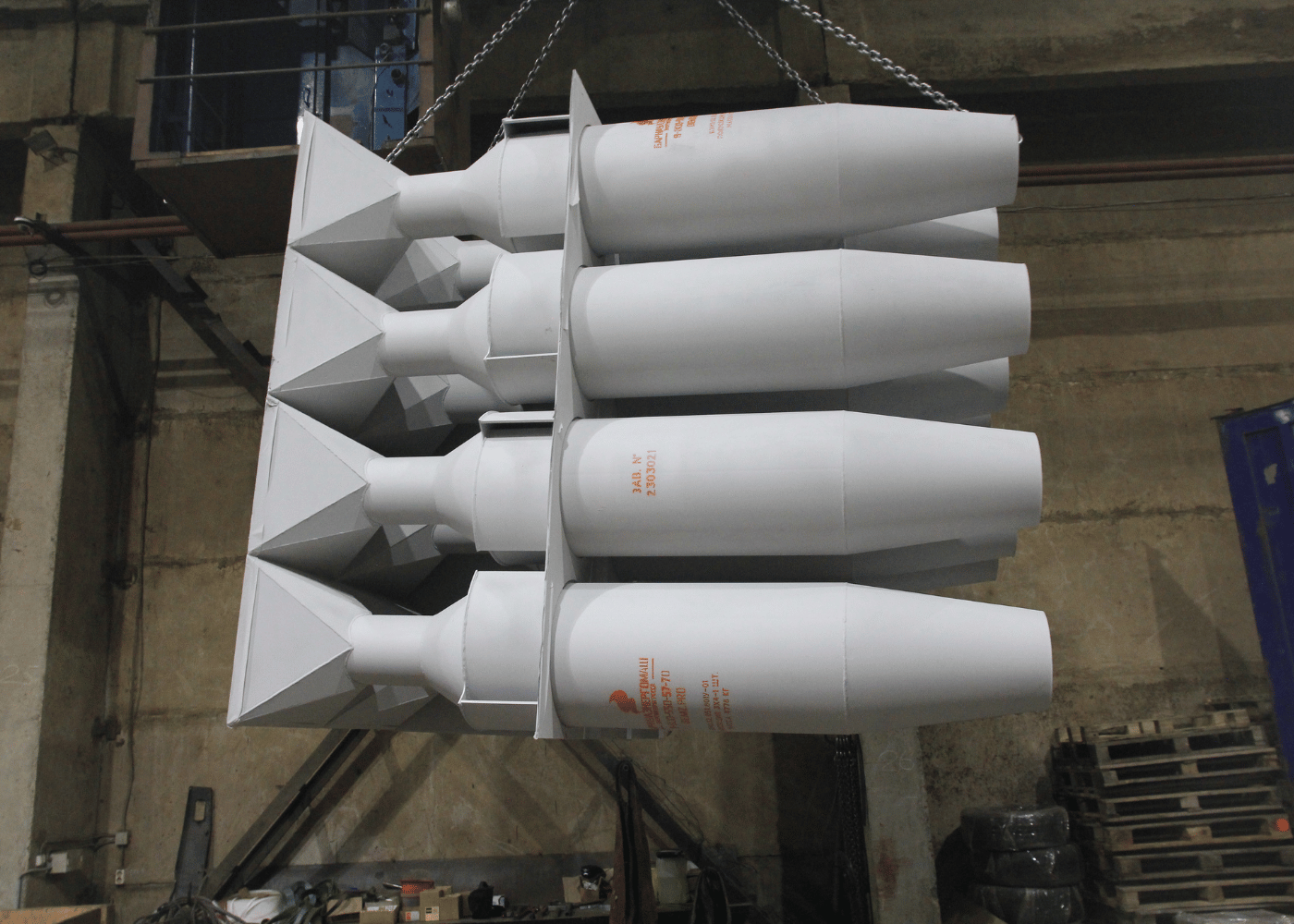

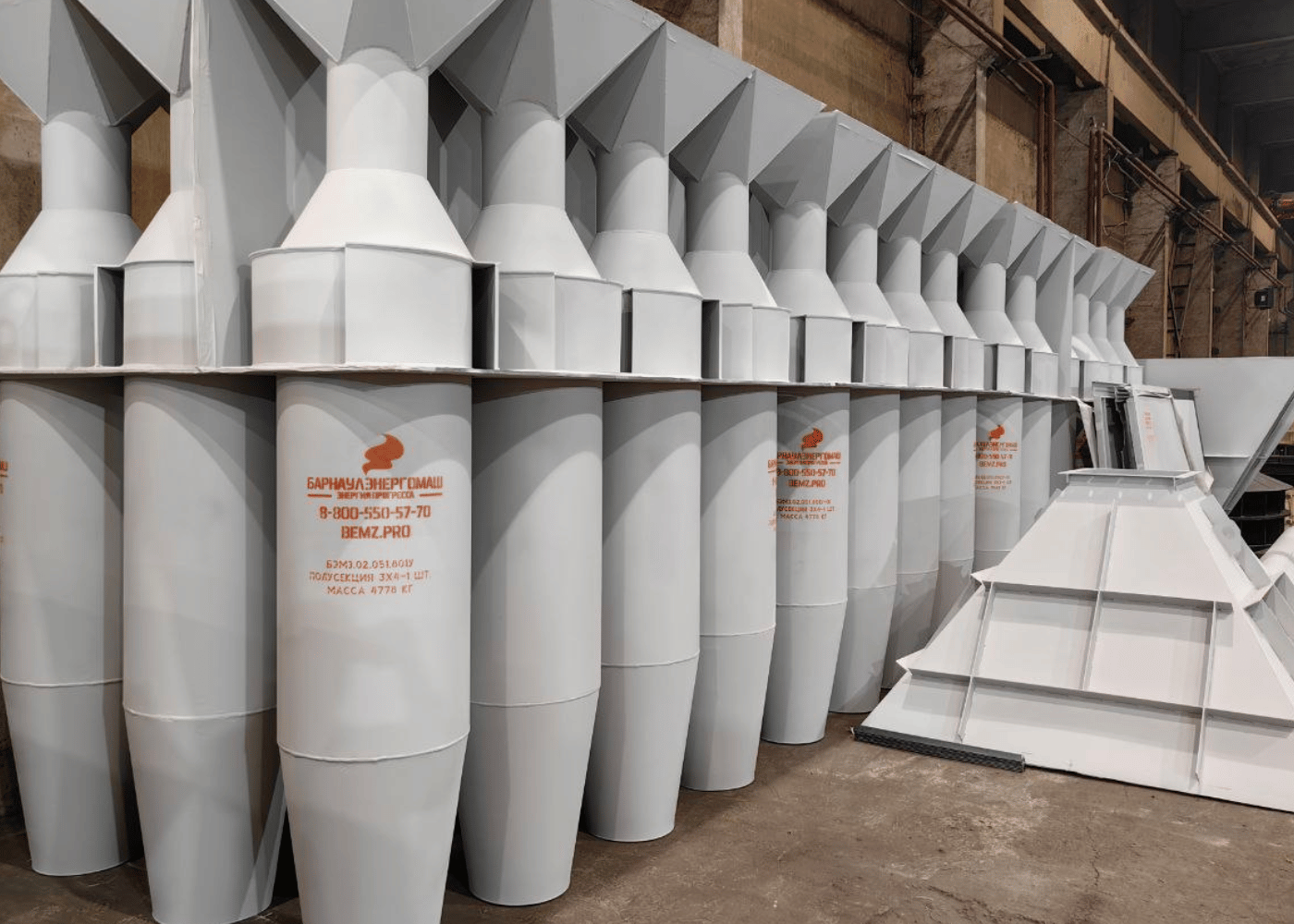

Циклон БЦ-512-р-2-(6x7) поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона.

Наименование	Значение
Срок изготовления, дней	30-45
Масса, кг.	26600
Габариты(L,B,H), мм	7410х4550х7410
Номинальная производительность, м3/с	32,4
Расч. температура на входе, °С	400
Аэродин. сопротивление, Па	1300
КПД, %	94
Диаметр циклонного элемента	512
Количество элементов в батарее, шт (всего)	42
Количество элементов в батарее, шт (по длине)	7
Количество элементов в батарее, шт (по ширине)	6
Применяемость к котлам (паропроизводительностью, т/ч)	35-75
Применяемость к котлам (теплопроизводительностью, Гкал/ч)	21-45
Применяемость к котлам (теплопроизводительностью, МВт)	24,36-52,2
Усл. площадь, м2	8,65

Чертежи отсутствуют.

Запасные части для циклона БЦ-512-р-2-(6x7):

- Корпус циклона БЦ-512-р-2-(6x7); - Элементы циклонные БЦ-512-р-2-(6x7); - Перекрытия циклона БЦ-512-р-2-(6x7); - Панели циклона БЦ-512-р-2-(6x7); - Фланцы циклона БЦ-512-р-2-(6x7); - Шибер циклона БЦ-512-р-2-(6x7); - Тяги циклона БЦ-512-р-2-(6x7); - Бункер циклона БЦ-512-р-2-(6x7); - Панели бункера циклона БЦ-512-р-2-(6x7); - Рама опорная циклона БЦ-512-р-2-(6x7); - Предохранительный (взрывной) клапан циклона БЦ-512-р-2-(6x7).
