Циклон БЦ-512-р-2-(6х5)

Циклон БЦ-512-р-2-(6х5)
  • Производительность
    83520 м3/ч
  • Габариты(L,B,H)
    6130х4550х7410 мм
  • Масса
    21500 кг
Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство

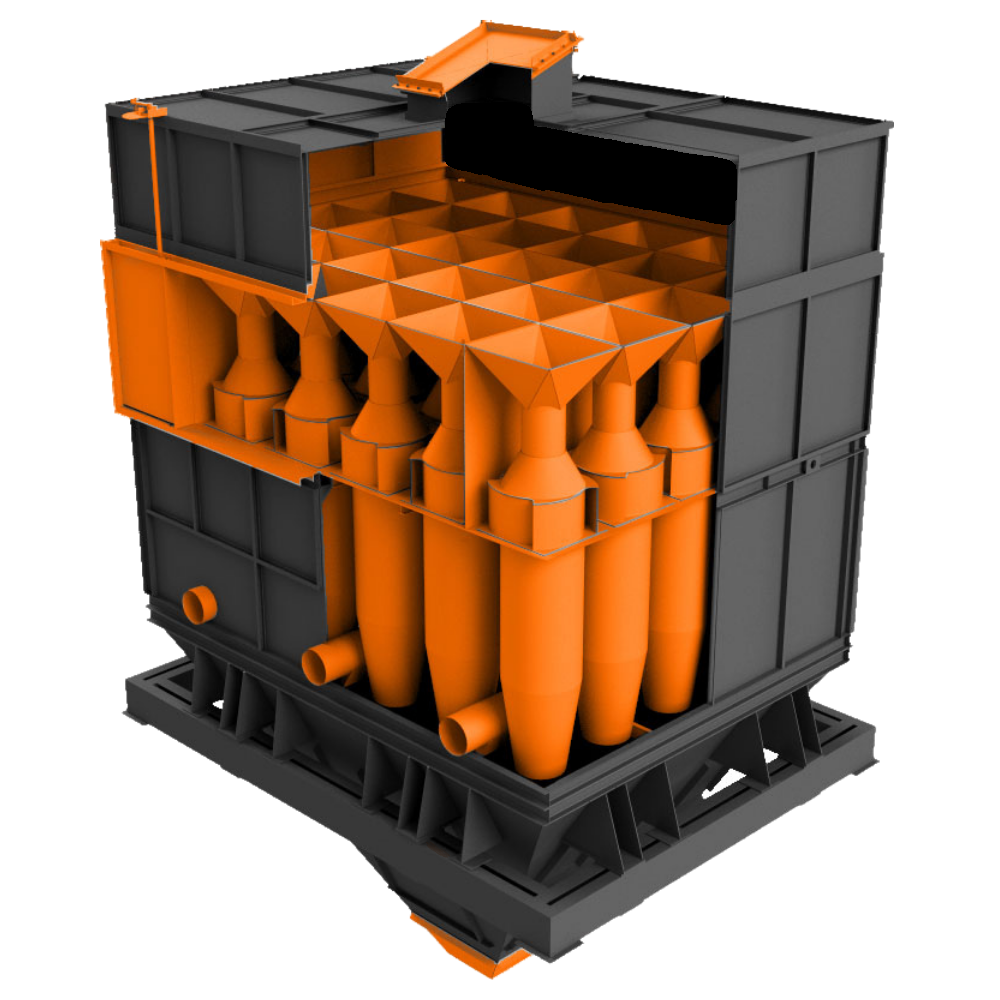

Циклоны БЦ-512-р-2-(6х5) состоят из двух секций элементов циклонных, перекрытий, панелей, бункера с рамой, фланцев. Циклоны БЦ-512-р-2-(6х5) оснащаются элементом отсоса (системой рециркуляции), направляющей 10% газов из бункера на вход золоуловителя. Циклон БЦ-512-р-2-(6х5) компонуется из батарей 30 циклонных элементов диаметром 512 мм, повышенный диаметр которых обеспечивает его надежную работу при улавливании слипающихся зол, а также при работе котлов на многозольных топливах.

Принцип работы циклона БЦ-512-р-2-(6х5)

Дымовые газы, подлежащие очистке, подводятся в секции золоуловителя одним общим потоком равномерно по всему входному сечению во входную камеру. Из входной камеры дымовые газы поступают в элементы и происходит вращение от лопаток завихрителя.

Твердые частицы золы, двигаясь по инерции, прижимаются к стенкам циклона и вместе с газовым потоком опускаются в конечную часть циклона и далее в золовой бункер. При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются, очищенные от частиц золы, дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выхлопную камеру и удаляются дымососом котла.

Циклон БЦ-512-р-2-(6х5) поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона.
Наименование Значение
Срок изготовления, дней 20-30
Масса, кг. 21500
Габариты(L,B,H), мм 6130х4550х7410
Номинальная производительность, м3/с 23,2
Расч. температура на входе, °С 400
Аэродин. сопротивление, Па 1300
КПД, % 94
Диаметр циклонного элемента 512
Количество элементов в батарее, шт (всего) 30
Количество элементов в батарее, шт (по длине) 6
Количество элементов в батарее, шт (по ширине) 5
Применяемость к котлам (паропроизводительностью, т/ч) 35-75
Применяемость к котлам (теплопроизводительностью, Гкал/ч) 21-45
Применяемость к котлам (теплопроизводительностью, МВт) 24,36-52,2
Усл. площадь, м2 6,18

Чертежи отсутствуют.

  • Запасные части для циклона БЦ-512-р-2-(6х5):
    - Корпус циклона БЦ-512-р-2-(6х5); - Элементы циклонные БЦ-512-р-2-(6х5); - Перекрытия циклона БЦ-512-р-2-(6х5); - Панели циклона БЦ-512-р-2-(6х5); - Фланцы циклона БЦ-512-р-2-(6х5); - Шибер циклона БЦ-512-р-2-(6х5); - Тяги циклона БЦ-512-р-2-(6х5); - Бункер малый циклона БЦ-512-р-2-(6х5); - Панели бункера циклона БЦ-512-р-2-(6х5); - Рама опорная циклона БЦ-512-р-2-(6х5); - Предохранительный (взрывной) клапан циклона БЦ-512-р-2-(6х5).
