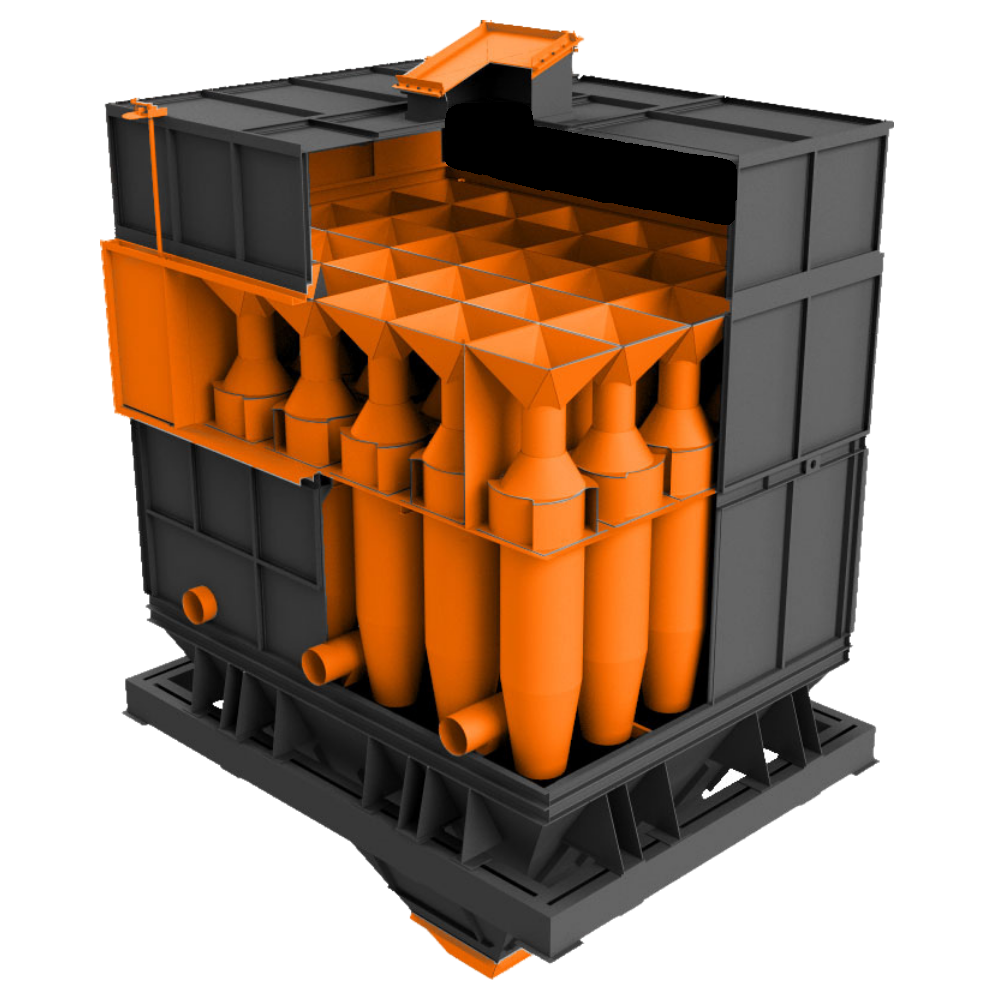

Циклон БЦ-512-р-1-(4x6)

Устройство

Циклоны БЦ-512-р-1-(4x6) состоят из секции элементов циклонных, перекрытий, панелей, бункера с рамой, фланцев. Циклоны БЦ-512-р-1-(4x6) оснащаются элементом отсоса (системой рециркуляции), направляющей 10% газов из бункера на вход золоуловителя. Циклон БЦ-512-р-1-(4x6) компонуется из батарей 24 циклонных элементов диаметром 512 мм, повышенный диаметр которых обеспечивает его надежную работу при улавливании слипающихся зол, а также при работе котлов на многозольных топливах.

Принцип работы циклона БЦ-512-р-1-(4x6)

Дымовые газы, подлежащие очистке, подводятся в секции золоуловителя одним общим потоком равномерно по всему входному сечению во входную камеру. Из входной камеры дымовые газы поступают в элементы и происходит вращение от лопаток завихрителя.

Твердые частицы золы, двигаясь по инерции, прижимаются к стенкам циклона и вместе с газовым потоком опускаются в конечную часть циклона и далее в золовой бункер. При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются, очищенные от частиц золы, дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выхлопную камеру и удаляются дымососом котла.

Циклон БЦ-512-р-1-(4x6) поставляется с бункером и рамой опорной в сборе.
