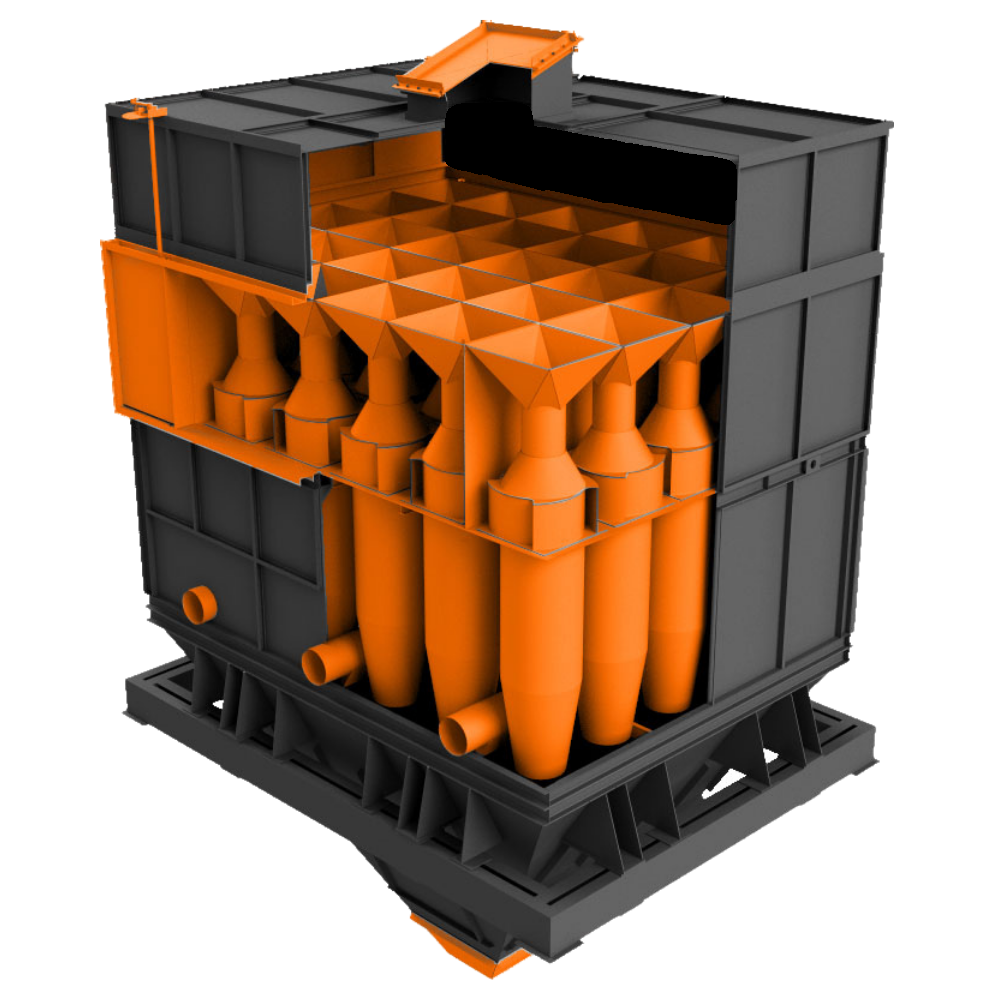

Циклон БЦ-512-р-4-(8X12)

Циклон БЦ-512-р-4-(8X12)
  • Производительность
    266760 м3/ч
  • Габариты(L,B,H)
    11430х6460х6970 мм
  • Масса
    61700 кг
Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство и принцип работы

Дымовые газы, подлежащие очистке, подводятся в секции золоуловителя одним общим потоком равномерно по всему входному сечению во входную камеру.  Из входной камеры дымовые газы поступают в элементы и происходит вращение от лопаток завихрителя.

Твердые частицы золы, двигаясь по инерции, прижимаются к стенкам циклона и вместе с газовым потоком опускаются в конечную часть циклона и далее в золовой бункер. При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются, очищенные от частиц золы, дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выхлопную камеру и удаляются дымососом котла.

Циклон БЦ-512-р-4-(8X12) поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона.
Наименование Значение
Срок изготовления, дней 30-45
Масса, кг. 61700
Габариты(L,B,H), мм 11430х6460х6970
Номинальная производительность, м3/с 74,1
Расч. температура на входе, °С 400
Аэродин. сопротивление, Па 1300
КПД, % 94
Диаметр циклонного элемента 512
Количество элементов в батарее, шт (всего) 96
Количество элементов в батарее, шт (по длине) 12
Количество элементов в батарее, шт (по ширине) 8
Усл. площадь, м2 19,76

Чертежи отсутствуют.

  • Запасные части для циклона БЦ-512-р-4-(8X12):
    - Корпус циклона БЦ-512-р-4-(8X12); - Элементы циклонные БЦ-512-р-4-(8X12); - Перекрытия циклона БЦ-512-р-4-(8X12); - Панели циклона БЦ-512-р-4-(8X12); - Фланцы циклона БЦ-512-р-4-(8X12); - Шибер циклона БЦ-512-р-4-(8X12); - Тяги циклона БЦ-512-р-4-(8X12); - Бункер циклона БЦ-512-р-4-(8X12); - Панели бункера циклона БЦ-512-р-4-(8X12); - Рама опорная циклона БЦ-512-р-4-(8X12); - Предохранительный (взрывной) клапан циклона БЦ-512-р-4-(8X12).
