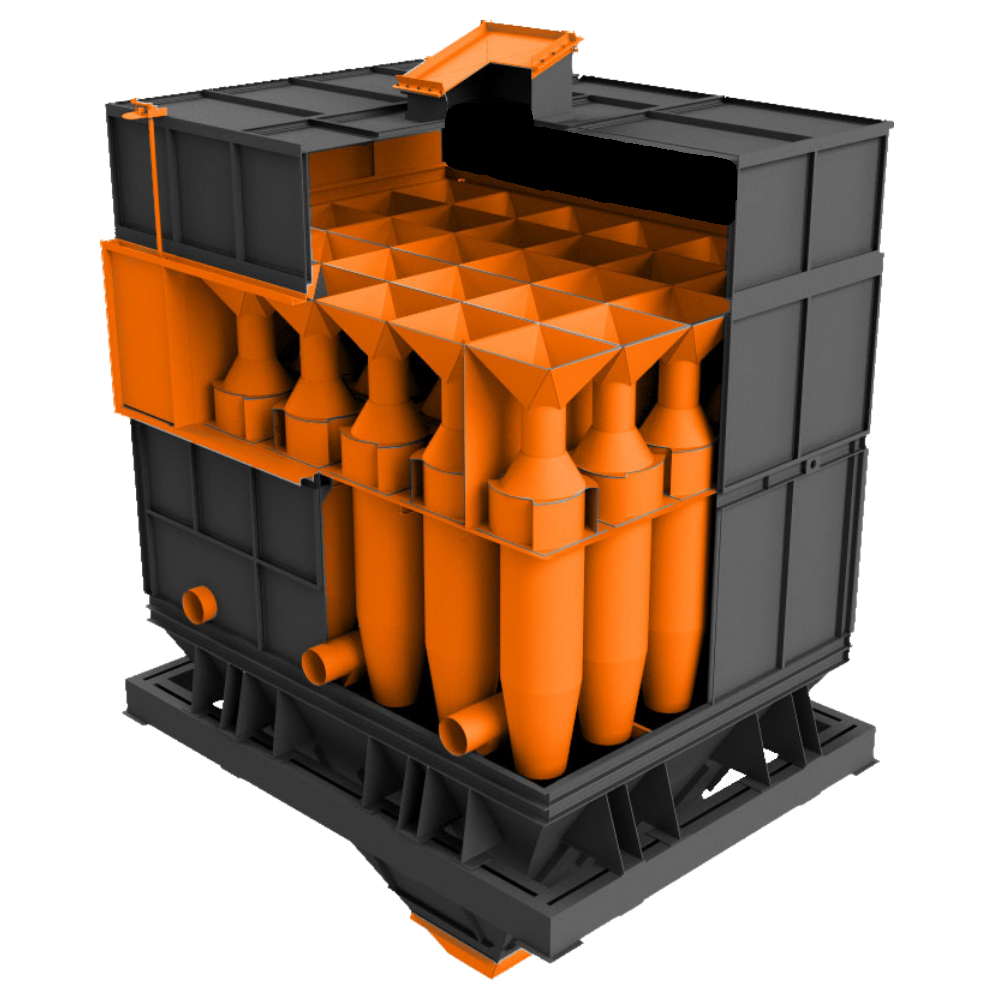

Циклон БЦ-512-3-(12x6)

Производительность

200160 м3/ч
Габариты(L,B,H)

4730х9360х6970 мм
Масса

40700 кг

Скачать опросный лист Добавить в заказ Запросить стоимость

Описание

Устройство и принцип работы

Дымовые газы, подлежащие очистке, подводятся в секции золоуловителя одним общим потоком равномерно по всему входному сечению во входную камеру. Из входной камеры дымовые газы поступают в элементы и происходит вращение от лопаток завихрителя.

Твердые частицы золы, двигаясь по инерции, прижимаются к стенкам циклона и вместе с газовым потоком опускаются в конечную часть циклона и далее в золовой бункер. При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются, очищенные от частиц золы, дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выхлопную камеру и удаляются дымососом котла.

Циклон БЦ-512-3-(12x6) поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона.

Характеристики

Наименование	Значение
Срок изготовления, дней	30-45
Масса, кг.	40700
Габариты(L,B,H), мм	4730х9360х6970
Номинальная производительность, м3/с	55,6
Расч. температура на входе, °С	400
Аэродин. сопротивление, Па	1100
КПД, %	92
Диаметр циклонного элемента	512
Количество элементов в батарее, шт (всего)	72
Количество элементов в батарее, шт (по длине)	6
Количество элементов в батарее, шт (по ширине)	12
Усл. площадь, м2	14,82

Чертежи

Чертежи отсутствуют.

Галерея

Комплектация

Запасные части для циклона БЦ-512-3-(12x6):

- Корпус циклона БЦ-512-3-(12x6); - Элементы циклонные БЦ-512-3-(12x6); - Перекрытия циклона БЦ-512-3-(12x6); - Панели циклона БЦ-512-3-(12x6); - Фланцы циклона БЦ-512-3-(12x6); - Шибер циклона БЦ-512-3-(12x6); - Тяги циклона БЦ-512-3-(12x6); - Бункер циклона БЦ-512-3-(12x6); - Панели бункера циклона БЦ-512-3-(12x6); - Рама опорная циклона БЦ-512-3-(12x6); - Предохранительный (взрывной) клапан циклона БЦ-512-3-(12x6).
