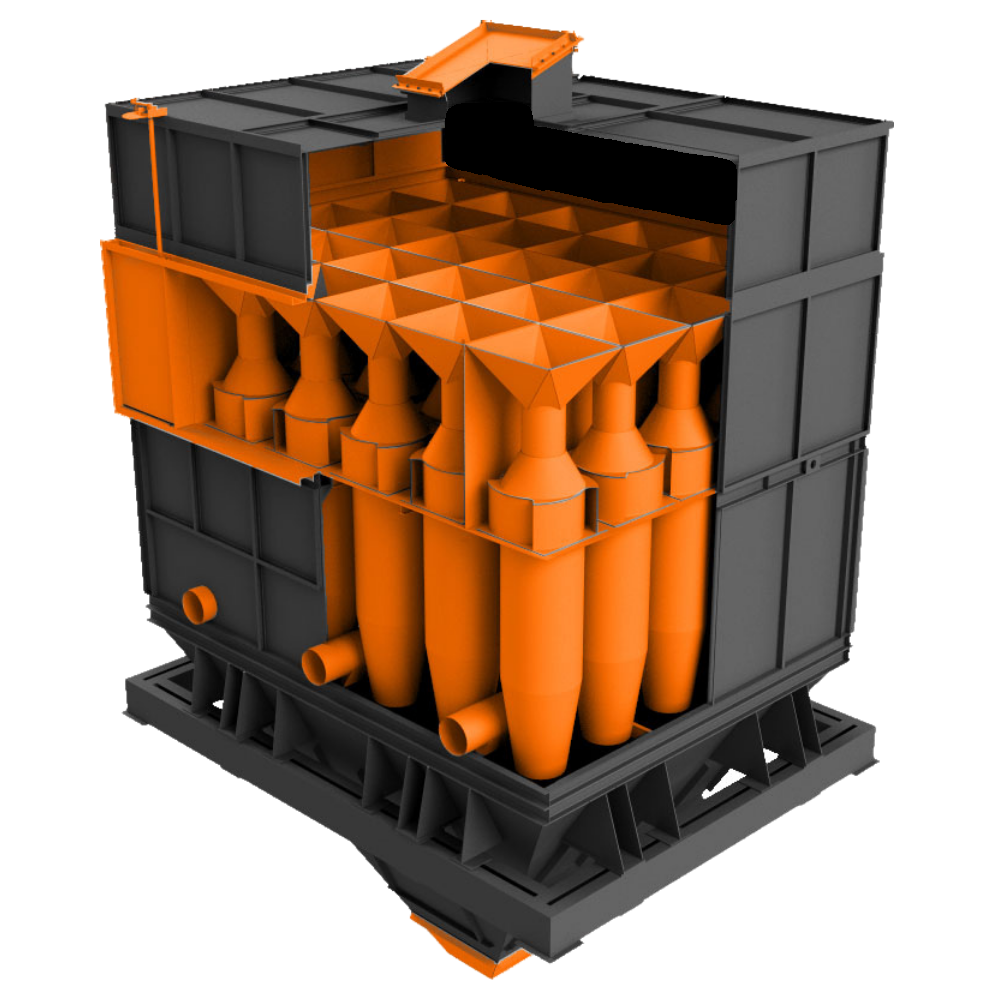

Циклон БЦ-512-2-(6x7)

Циклон БЦ-512-2-(6x7)
  • Производительность
    116640 м3/ч
  • Габариты(L,B,H)
    5150х4550х7410 мм
  • Масса
    23800 кг
Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство и принцип работы

Дымовые газы, подлежащие очистке, подводятся в секции золоуловителя одним общим потоком равномерно по всему входному сечению во входную камеру.  Из входной камеры дымовые газы поступают в элементы и происходит вращение от лопаток завихрителя.

Твердые частицы золы, двигаясь по инерции, прижимаются к стенкам циклона и вместе с газовым потоком опускаются в конечную часть циклона и далее в золовой бункер. При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются, очищенные от частиц золы, дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выхлопную камеру и удаляются дымососом котла.

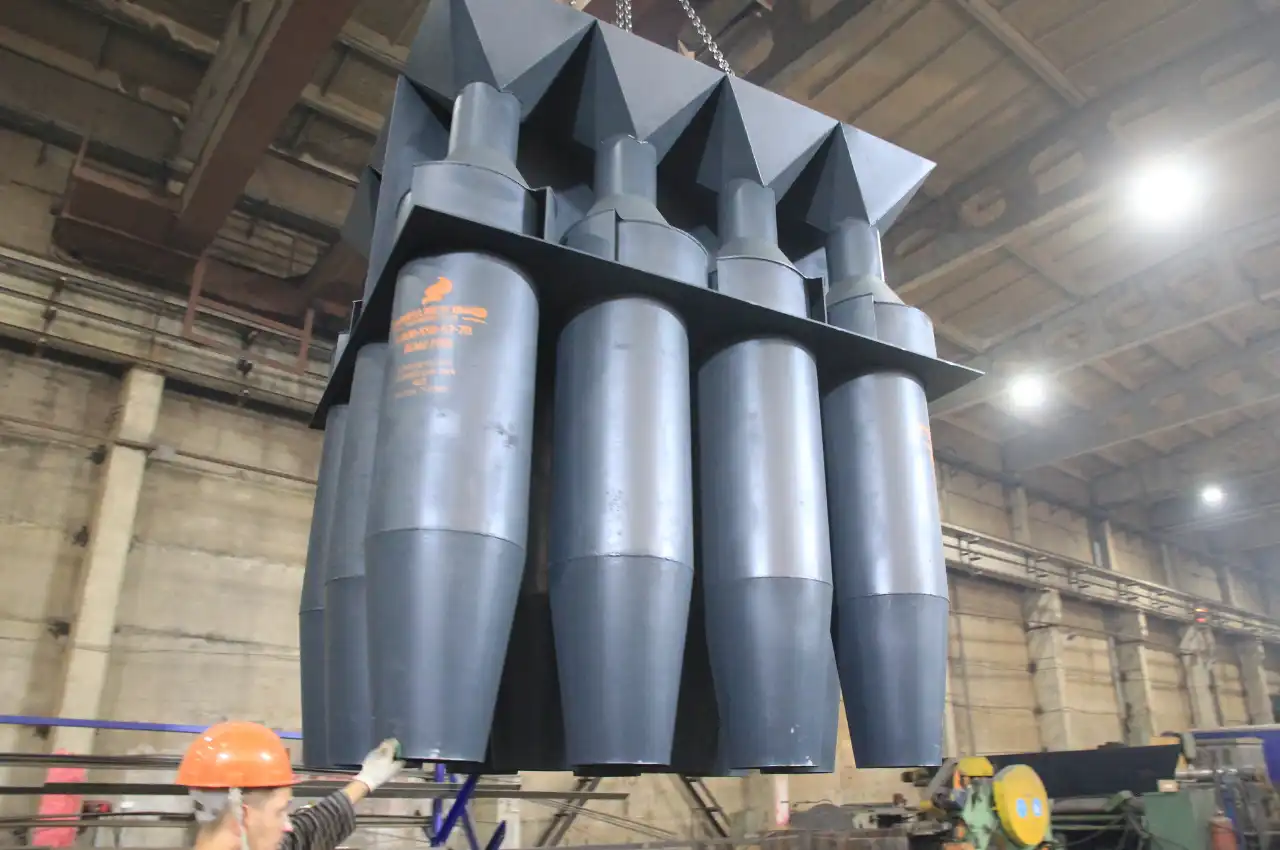

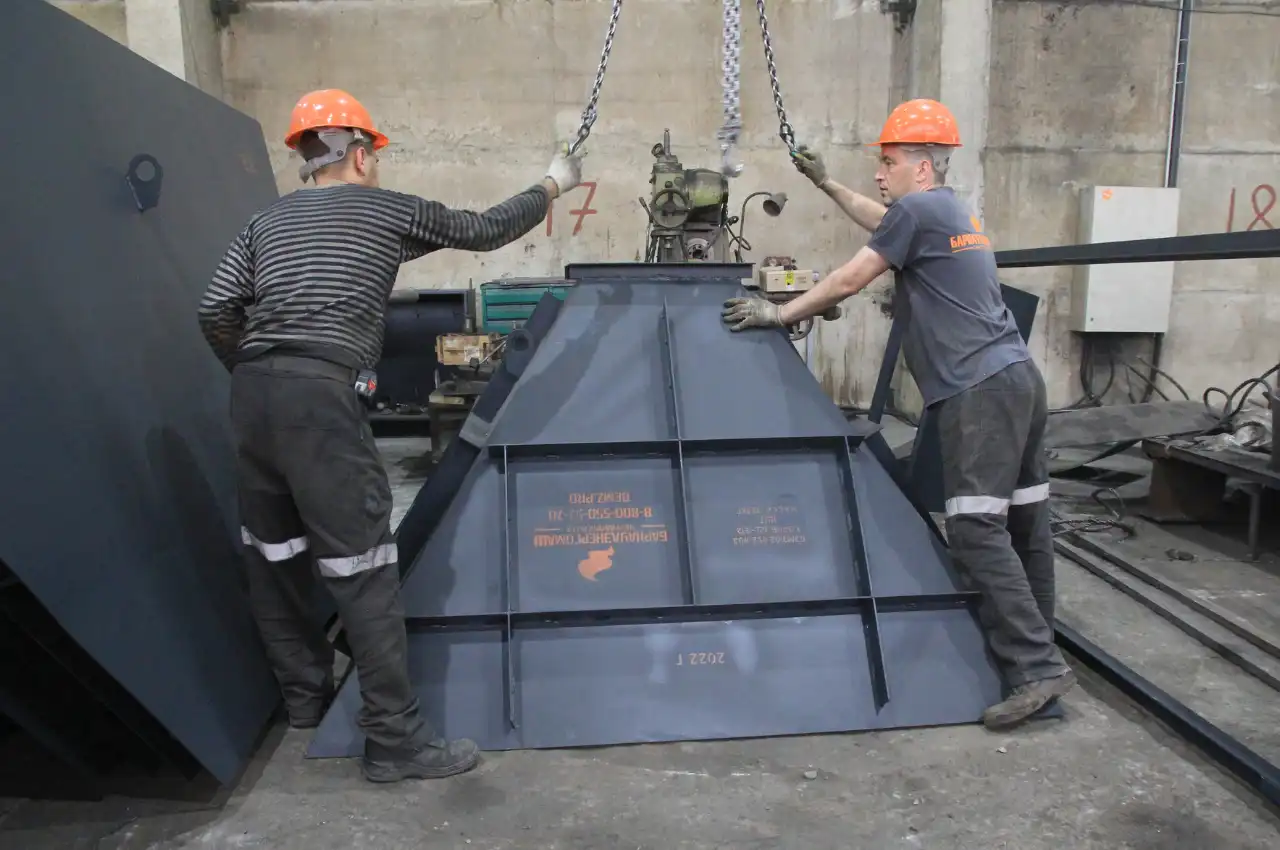

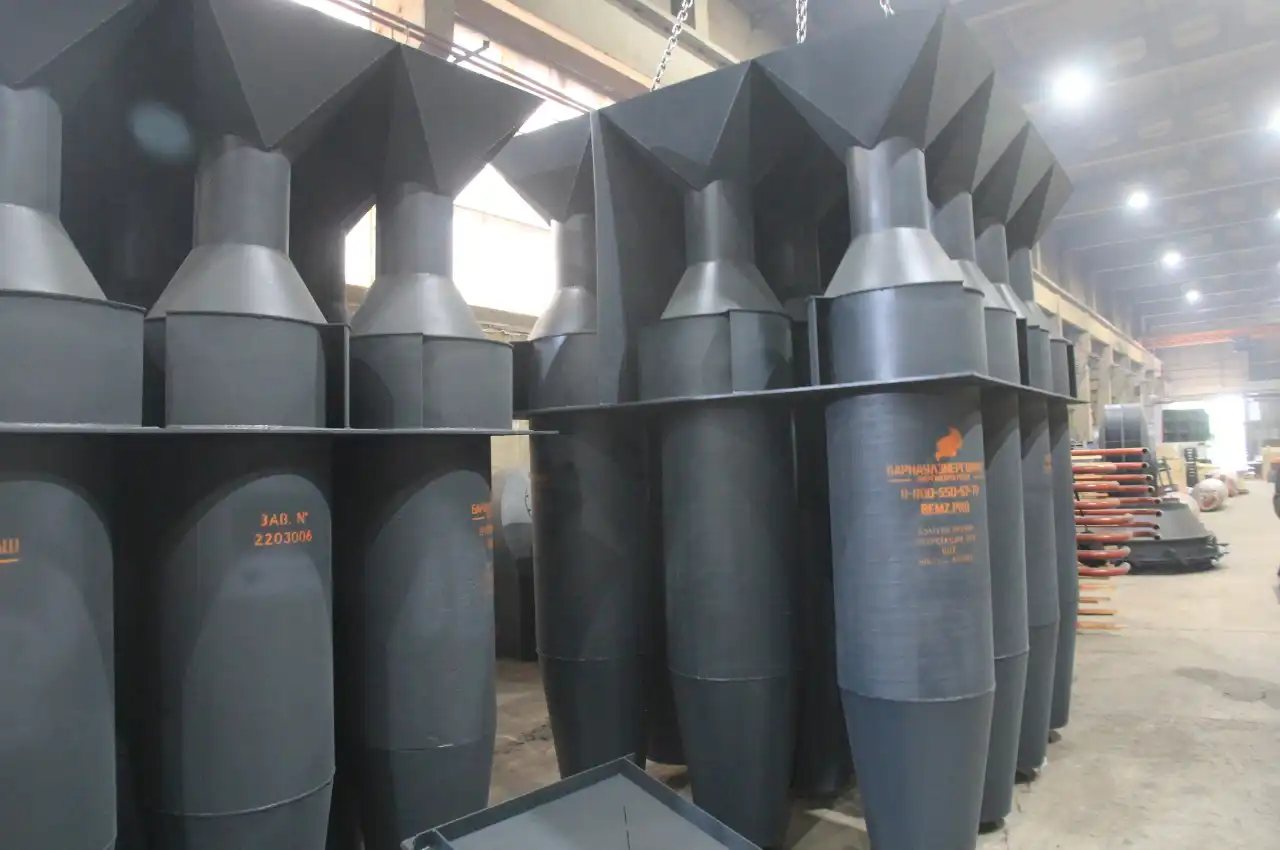

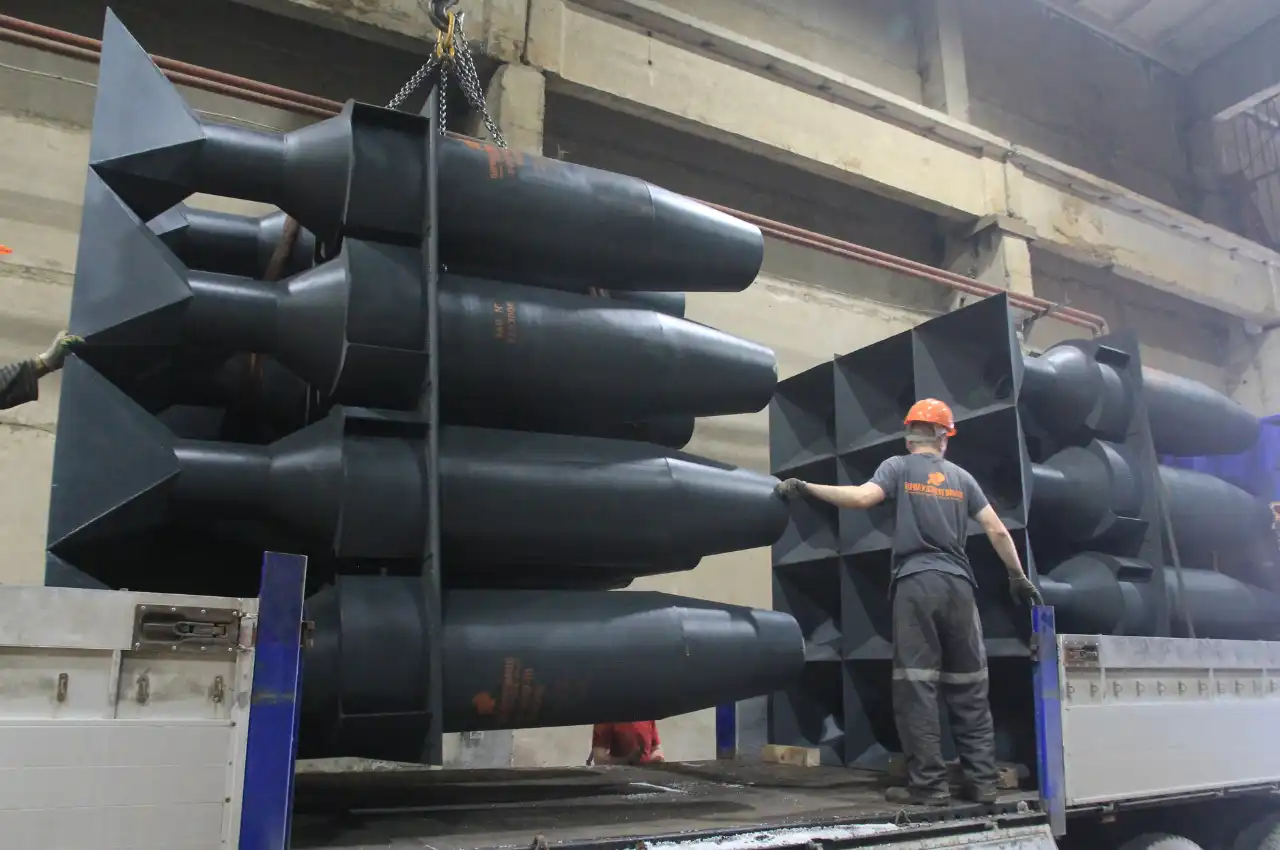

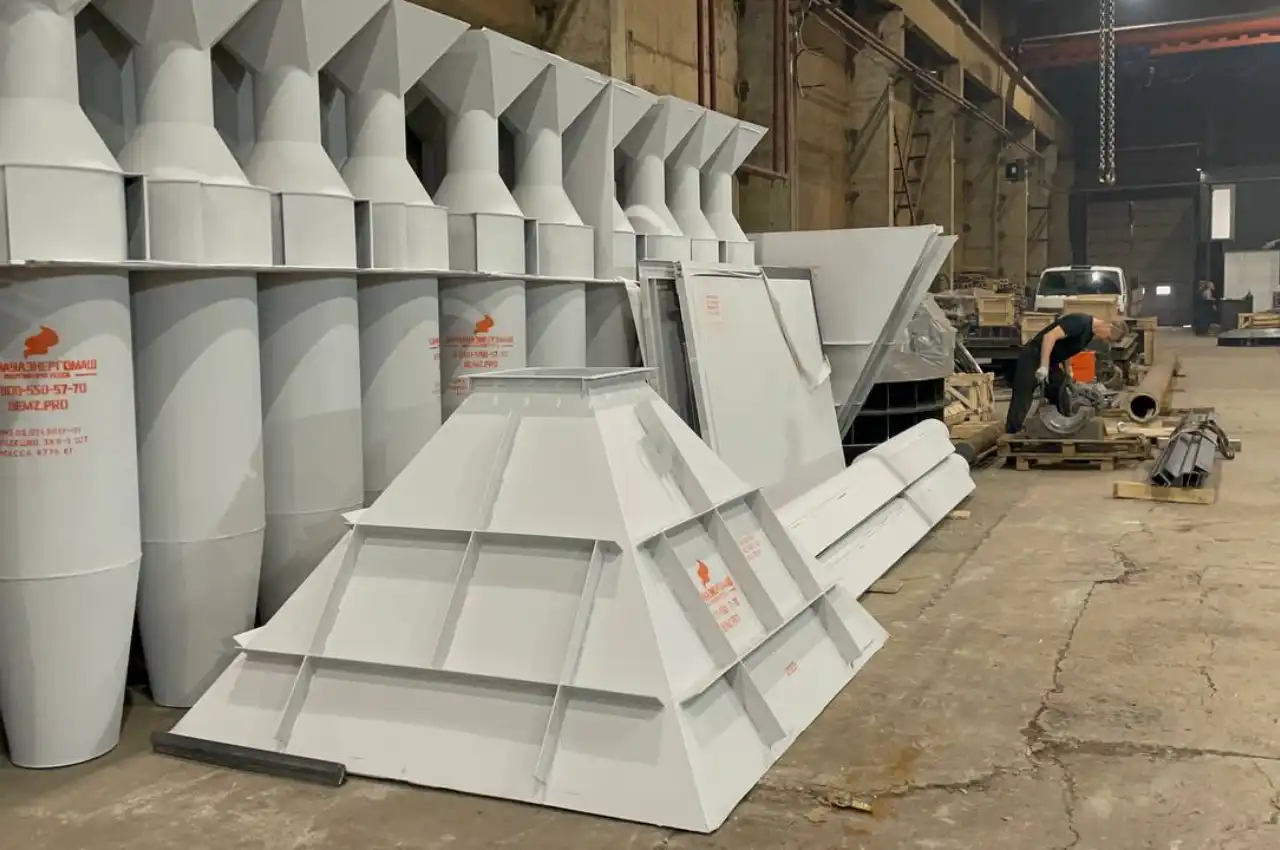

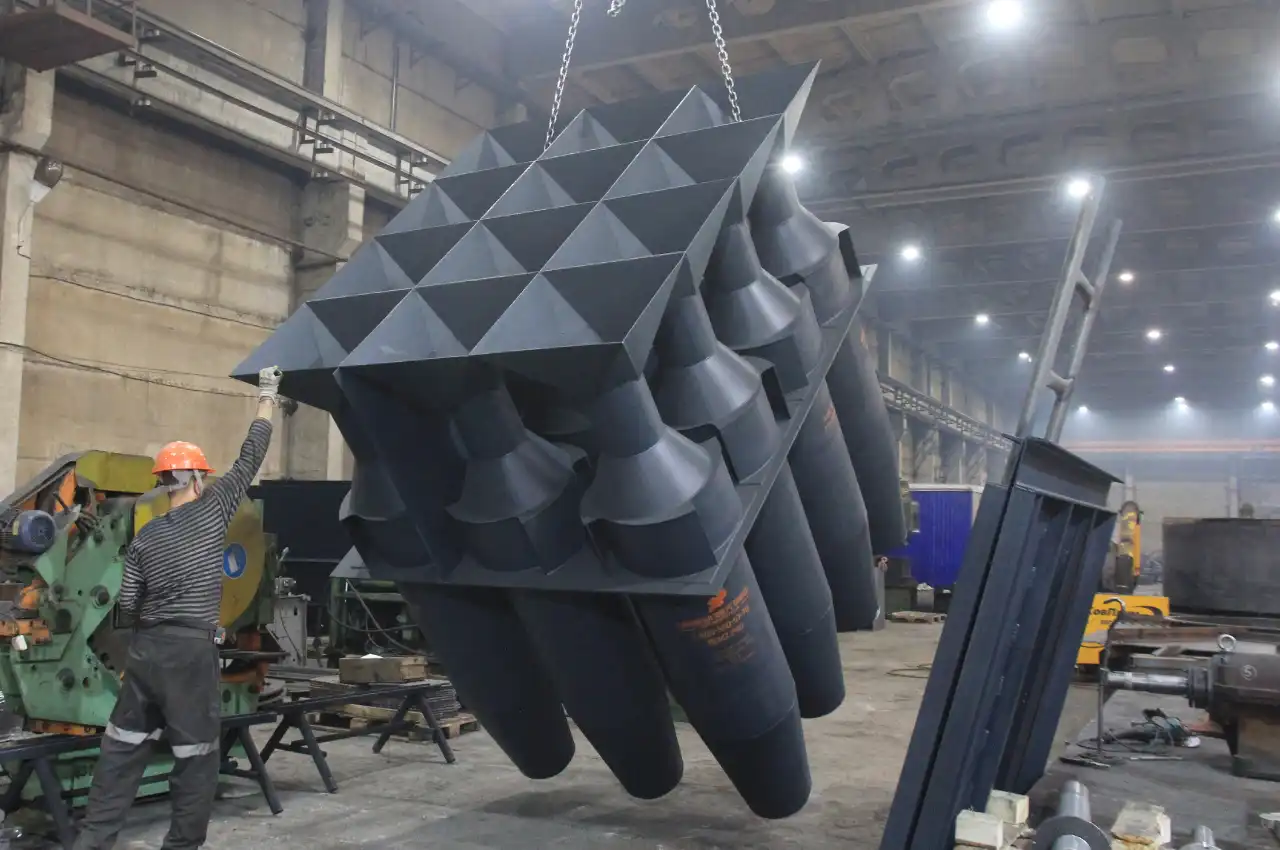

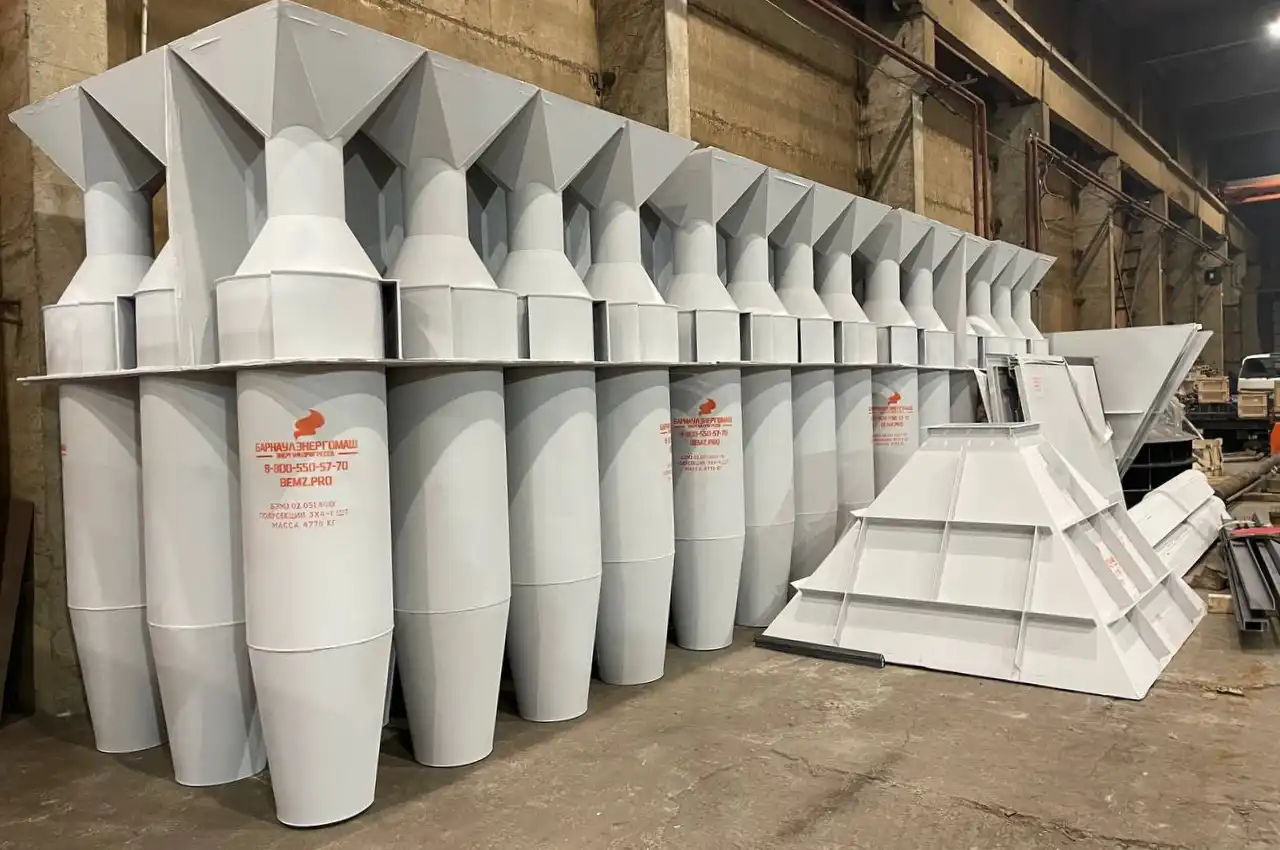

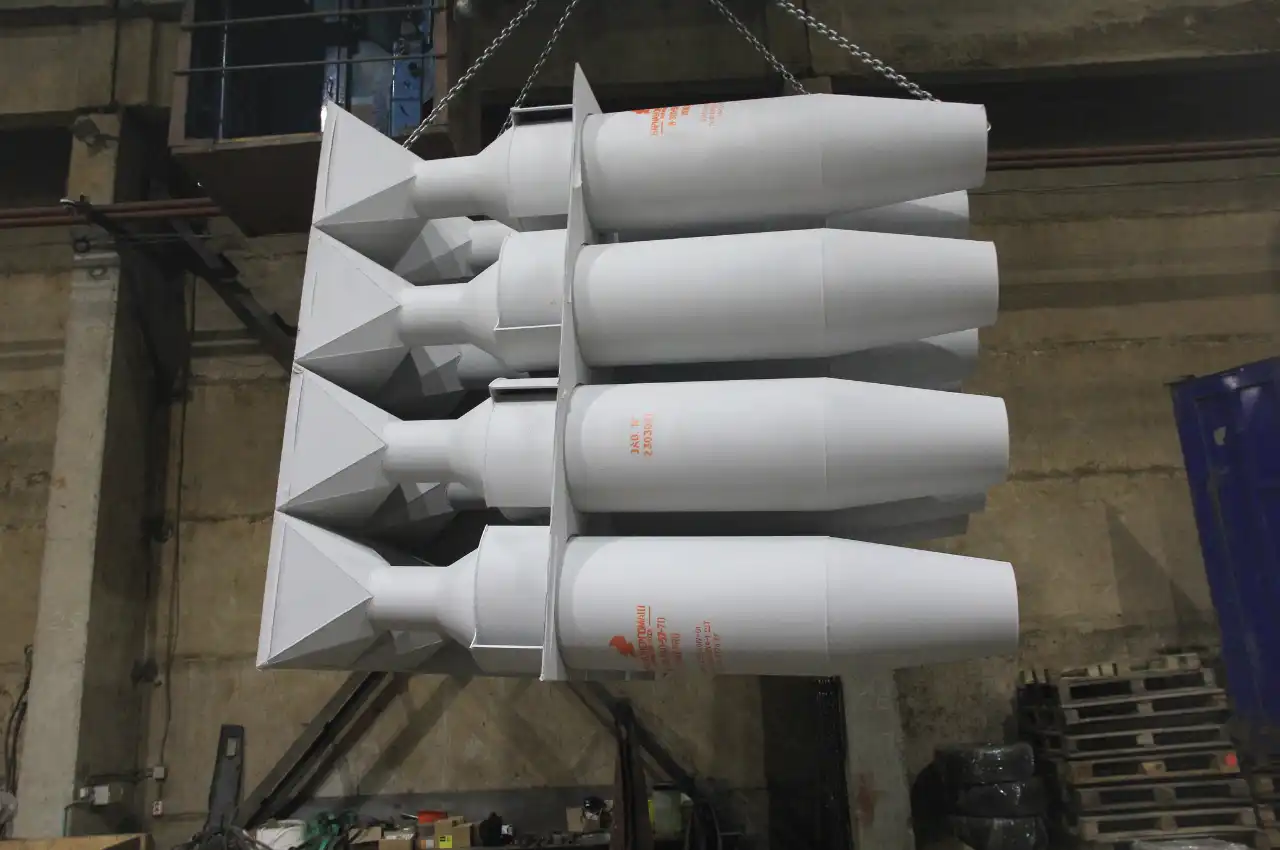

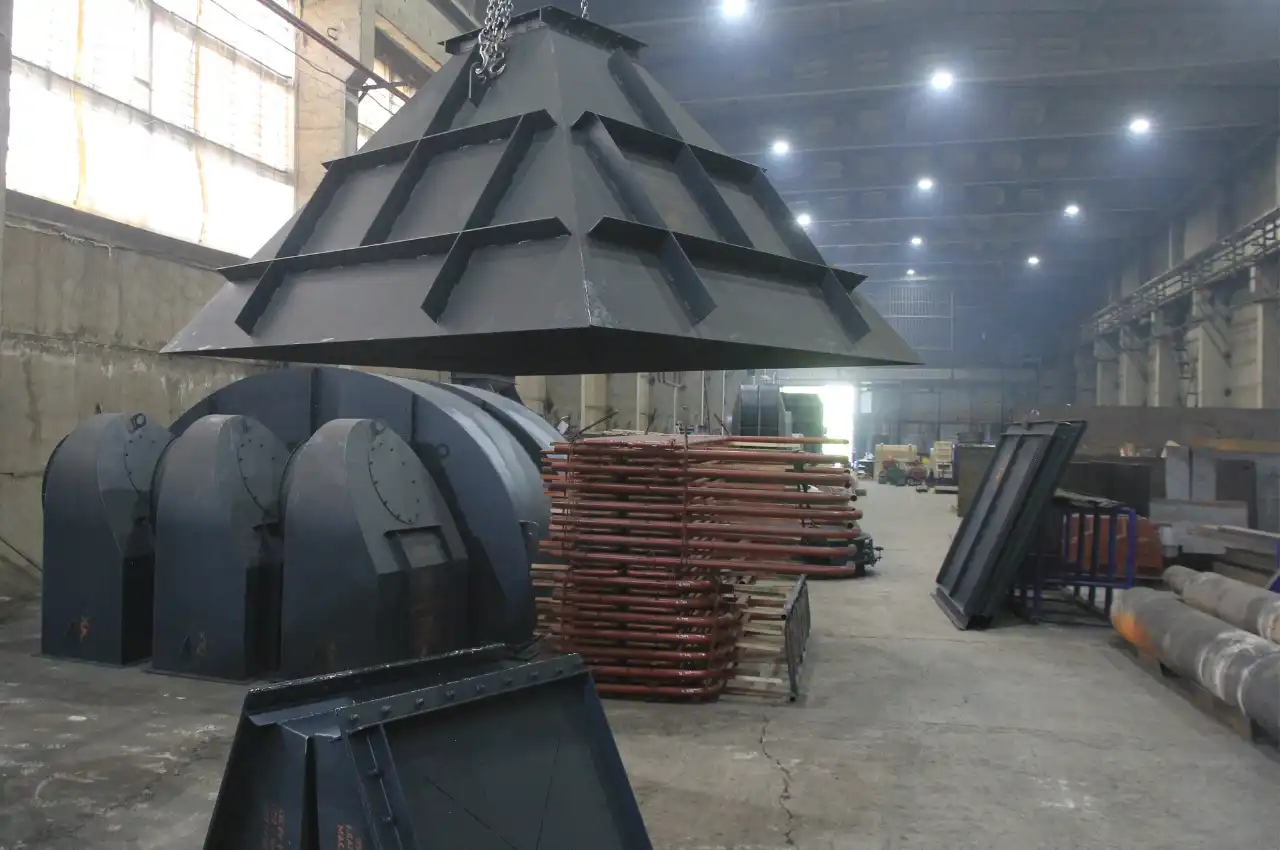

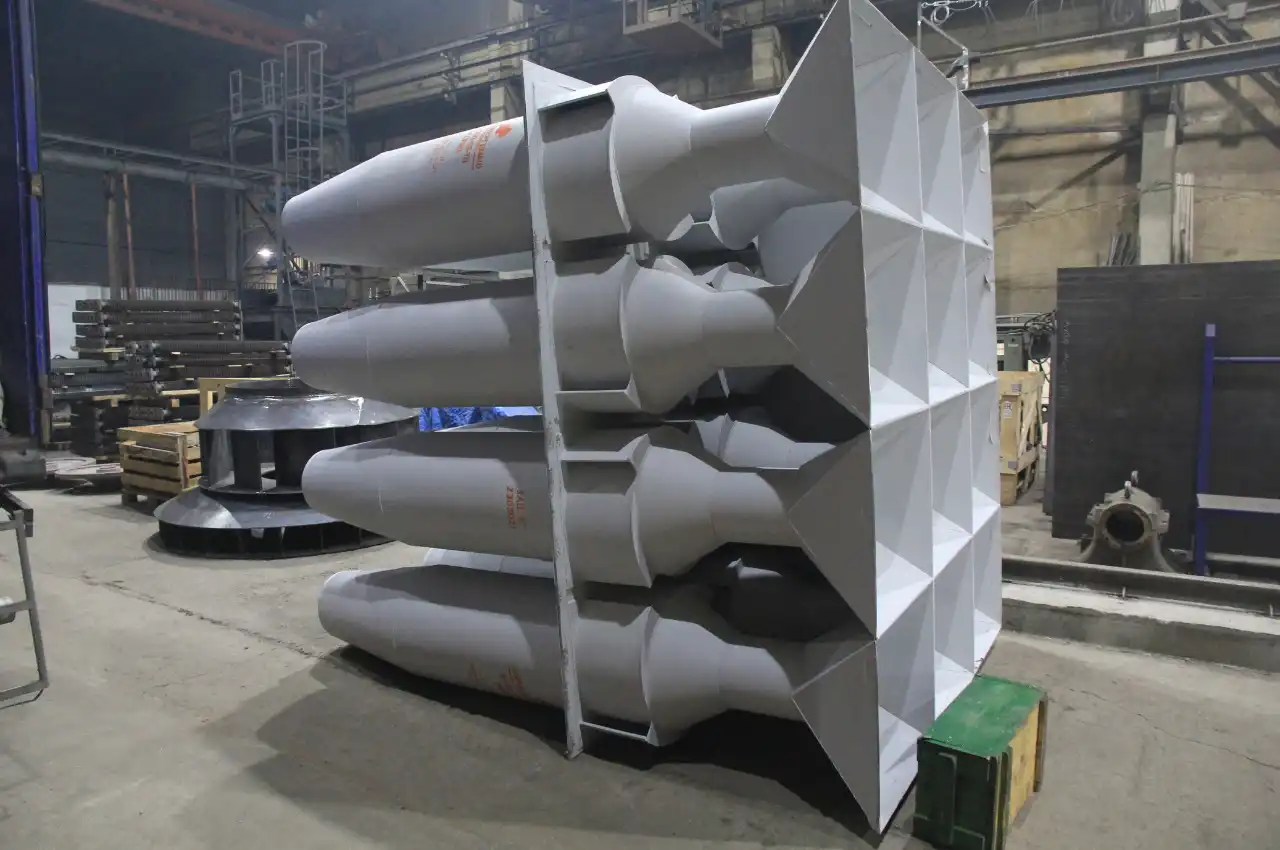

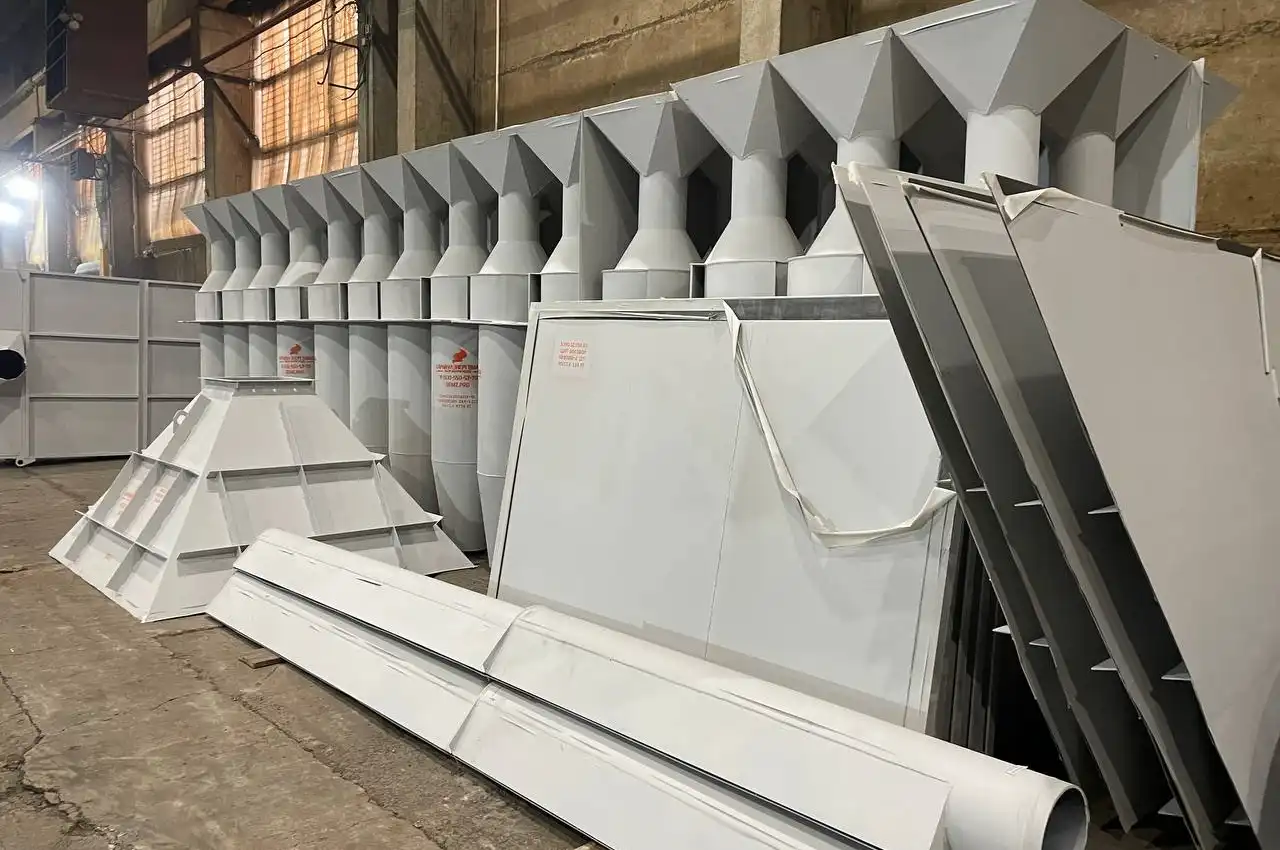

Циклон БЦ-512-2-(6x7) поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона.
Наименование Значение
Срок изготовления, дней 30-45
Масса, кг. 23800
Габариты(L,B,H), мм 5150х4550х7410
Номинальная производительность, м3/с 32,4
Расч. температура на входе, °С 400
Аэродин. сопротивление, Па 1100
КПД, % 42
Диаметр циклонного элемента 512
Количество элементов в батарее, шт (всего) 42
Количество элементов в батарее, шт (по длине) 7
Количество элементов в батарее, шт (по ширине) 6
Применяемость к котлам (паропроизводительностью, т/ч) 35-75
Применяемость к котлам (теплопроизводительностью, Гкал/ч) 21-45
Применяемость к котлам (теплопроизводительностью, МВт) 24,36-52,2
Усл. площадь, м2 8,65

Чертежи отсутствуют.

  • Запасные части для циклона БЦ-512-2-(6x7):
    - Корпус циклона БЦ-512-2-(6x7); - Элементы циклонные БЦ-512-2-(6x7); - Перекрытия циклона  БЦ-512-2-(6x7); - Панели циклона БЦ-512-2-(6x7); - Фланцы циклона БЦ-512-2-(6x7); - Шибер циклона БЦ-512-2-(6x7); - Тяги циклона БЦ-512-2-(6x7); - Бункер циклона БЦ-512-2-(6x7); - Панели бункера циклона БЦ-512-2-(6x7); - Рама опорная циклона БЦ-512-2-(6x7); - Предохранительный (взрывной) клапан циклона ББЦ-512-2-(6x7).
