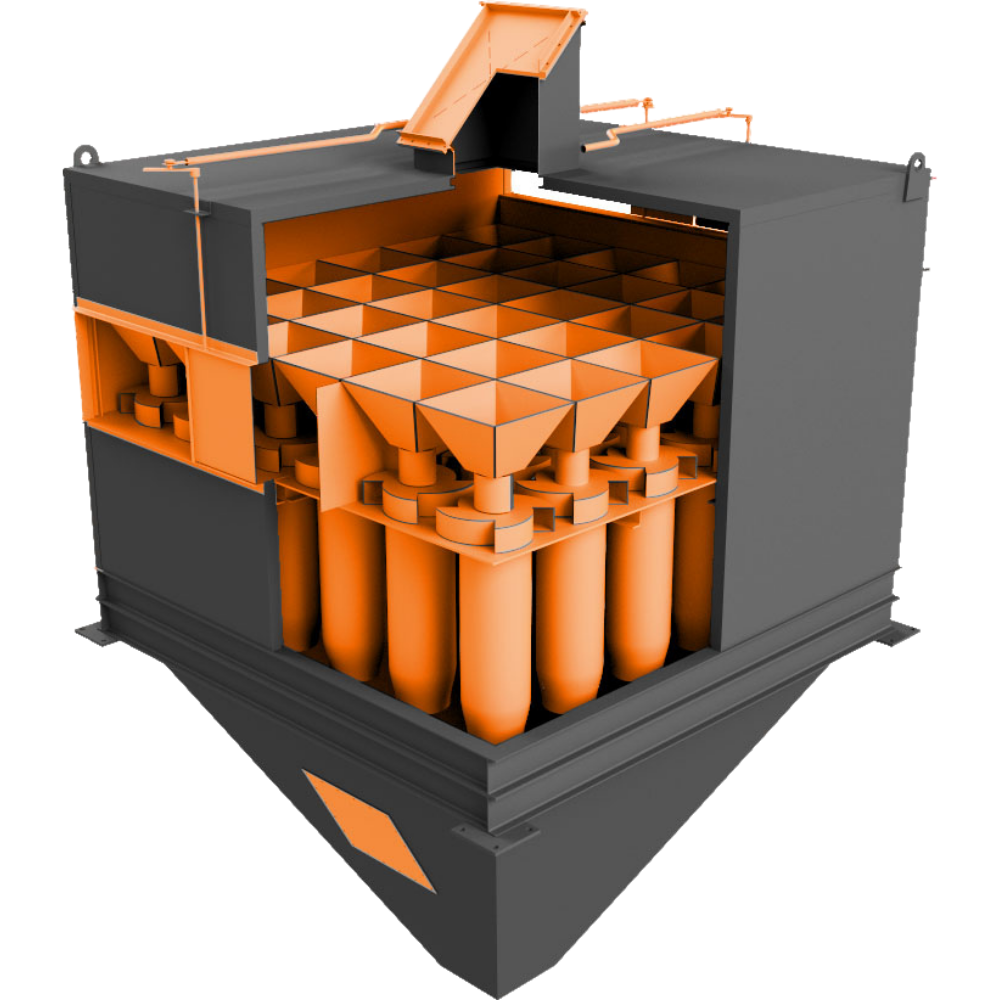

Циклон БЦ- 259-(6x5)

Батарейные циклоны БЦ-259-(6х5) представляют собой пылеулавливающие аппараты, составленные из 30 параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

Устройство и принцип работы

Циклоны БЦ-259-(6х5) состоят из набора циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией. Циклоны БЦ-259-(6х5) состоят из трех параллельно работающих секций. При малых нагрузках две секции отключают при помощи шибера. На крышке устанавливается предохранительный клапан. Запыленный газ подводят в секции циклона одним общим потоком равномерно по всему входному сечению во входную камеру. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, двигаясь по инерции, прижимаются к корпусу циклона и вместе с газовым потоком спускаются по конической части циклона в золовой бункер. При спирально-вихревом движении газов в центре циклона БЦ-259-(6х5)  образуется пониженное давление. В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

Для нормальной эксплуатации БЦ-259-(6х5) необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 40 кг/м2 за счет отключения одной секции, не допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.

В комплект обязательной поставки циклонов БЦ-259-(6х5) входит бункер и блок циклонный в сборе.
