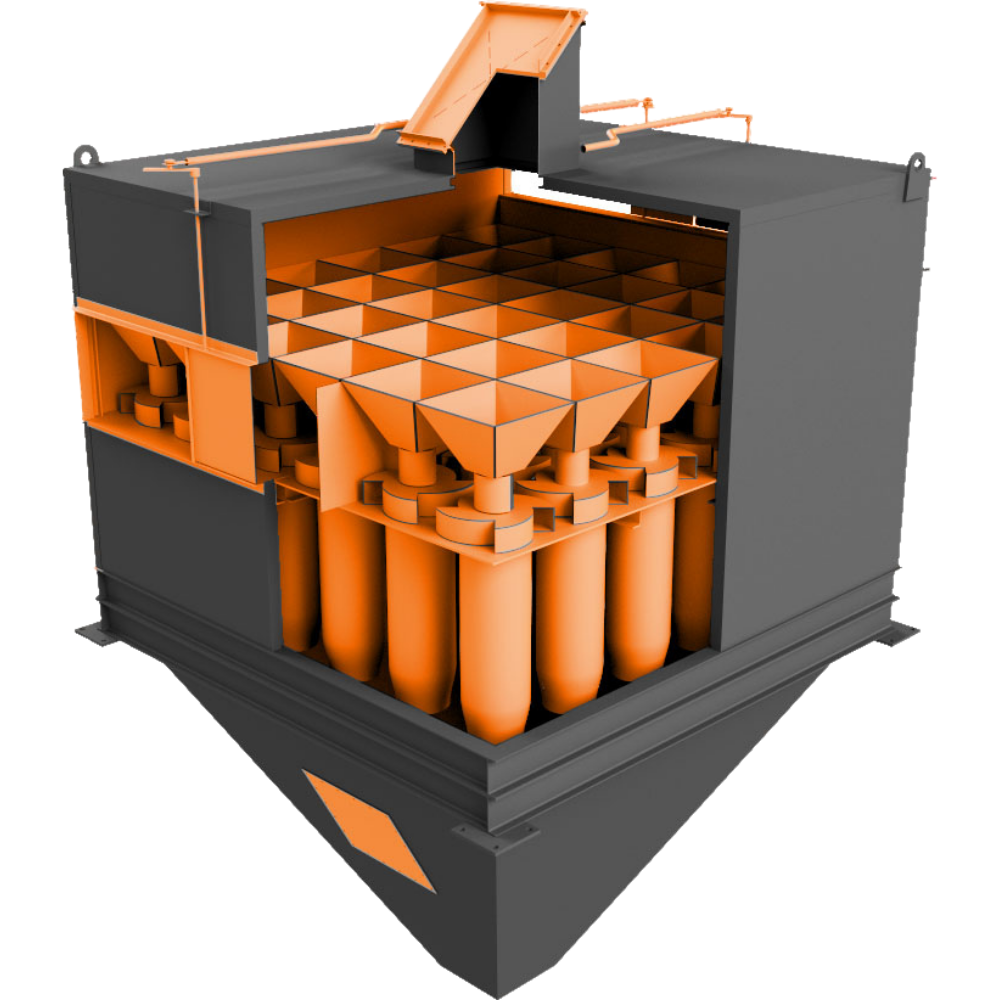

Циклон БЦ- 259-(6x4)

Циклон БЦ- 259-(6x4)
  • Производительность
    15984 м3/ч
  • Габариты(L,B,H)
    2390х1988х4265 мм
  • Масса
    4800 кг
  • Применяемость к котлам
    4,5
Скачать опросный лист Добавить в заказ Запросить стоимость
Батарейные циклоны БЦ-259-(6х4) представляют собой пылеулавливающие аппараты, составленные из 24 параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер.

Устройство и принцип работы

Циклоны БЦ-259-(6х4) состоят из набора циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией. Циклоны БЦ-259-(6х4) состоят из трех параллельно работающих секций. При малых нагрузках две секции отключают при помощи шибера. На крышке устанавливается предохранительный клапан. Запыленный газ подводят в секции циклона одним общим потоком равномерно по всему входному сечению во входную камеру. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, двигаясь по инерции, прижимаются к корпусу циклона и вместе с газовым потоком спускаются по конической части циклона в золовой бункер. При спирально-вихревом движении газов в центре циклона БЦ-259-(6х4)  образуется пониженное давление. В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

Для нормальной эксплуатации БЦ-259-(6х4) необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 40 кг/м2 за счет отключения одной секции, не допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.

В комплект обязательной поставки циклонов БЦ-259-(6х4) входит бункер и блок циклонный в сборе.
Наименование Значение
Диапазон изменения нагрузки, % 60-100
Срок изготовления, дней 15-20
Масса, кг. 4800
Габариты(L,B,H), мм 2390х1988х4265
Номинальная производительность, м3/с 4,44
Расч. температура на входе, °С 300
Аэродин. сопротивление, Па 1200
КПД, % 90
Диаметр циклонного элемента 259
Количество элементов в батарее, шт (всего) 24
Количество элементов в батарее, шт (по длине) 6
Количество элементов в батарее, шт (по ширине) 4
Применяемость к котлам (паропроизводительностью, т/ч) 6,5

Чертежи отсутствуют.

  • Запасные части для циклона БЦ-259-(6x4):
    - Корпус циклона БЦ-259-(6x4); - Элементы циклонные БЦ-259-(6x4); - Перекрытия циклона БЦ-259-(6x4); - Панели циклона БЦ-259-(6x4); - Фланцы циклона БЦ-259-(6x4); - Шибер циклона БЦ-259-(6x4); - Тяги циклона БЦ-259-(6x4); - Бункер циклона БЦ-259-(6x4); - Панели бункера циклона БЦ-259-(6x4); - Рама опорная циклона БЦ-259-(6x4); - Предохранительный (взрывной) клапан циклона БЦ-259-(6x4).
