Циклон БЦ-2-6х(4+3)

Устройство

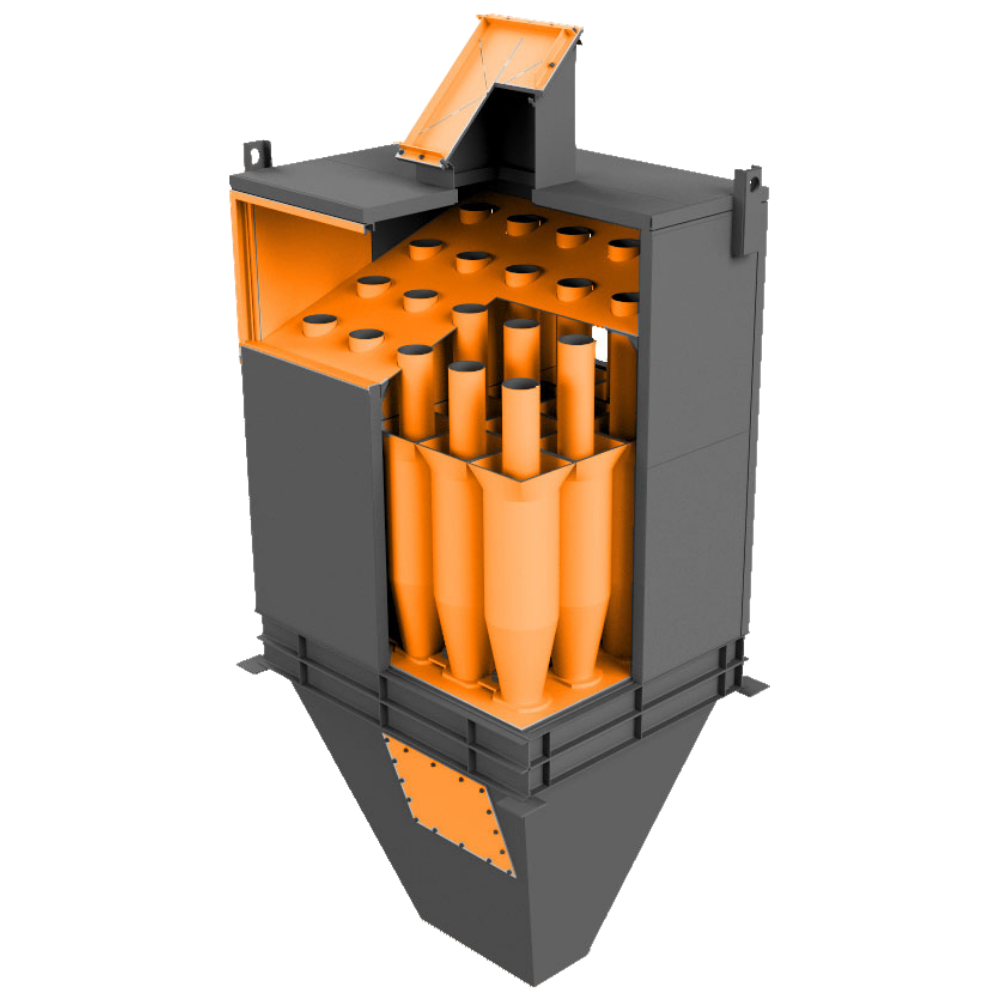

Батарейные циклоны БЦ-2-6х(4+3) представляют собой золоулавливающий аппарат, состоящий из двух параллельно работающих секций, составленных из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. При малых нагрузках, для сохранения оптимальной скорости движения газов в циклонных элементах, одну из секций отключают при помощи шибера. На верхней панели устанавливается предохранительный клапан.

Принцип работы

Запыленный газ подводят в секции золоуловителя БЦ-2-6х(4+3) одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонного элемента и вместе с газовым потоком спускаются по конической части корпуса. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в выхлопную трубу. Зола осаждается внизу, откуда ее периодически или непрерывно удаляют.

Для того, чтобы батарейный циклон БЦ-2-6х(4+3) нормально функционировал необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 20 кг/м2. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой.
